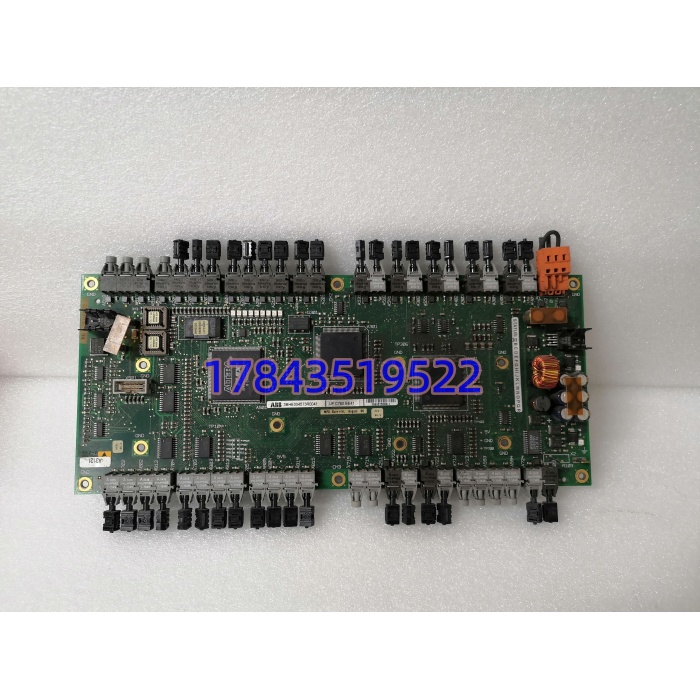

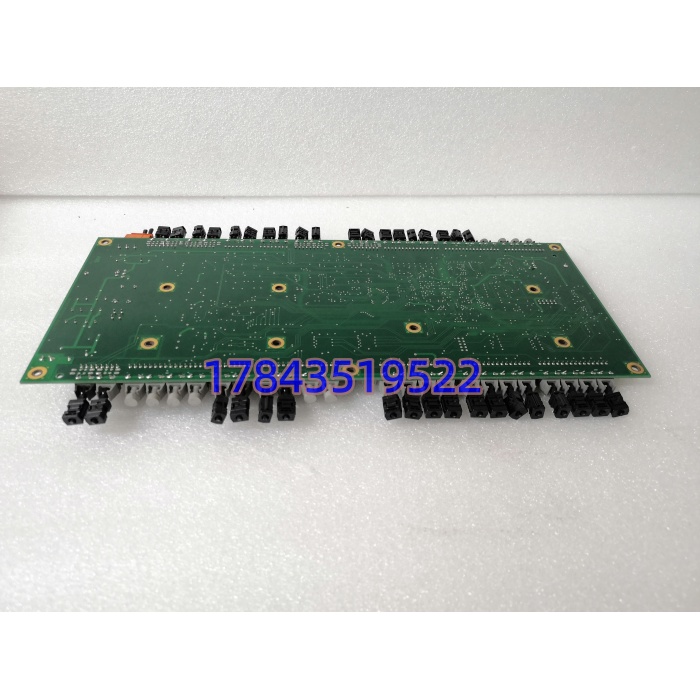

ABB UFC760BE41 3BHE004573R0041 | UNITROL 6000/6800励磁控制板

描述

产品详情

· 型号：UFC760BE41（物料号/订货号3BHE004573R0041，UFC=Unitrol Field Controller，BE41硬件版本/接口代号）

· 品牌：ABB（Switzerland/Sweden，现Hitachi Energy旗下；励磁与电力电子线，非AC 800M通用PLC，第三方目录常误标为Profibus DP从站或Symphony DCS卡，实为UNITROL励磁专用UFC760控制板）

· 系列：ABB UNITROL 6000 / UNITROL 6800 / UNITROL 1020静止励磁系统，UFC760硬件平台（兼容PEC80/AC 800PEC电力电子控制器架构，也用于工业大同步电机励磁）

规格参数

• 产品型号：UFC760BE41，物料号3BHE004573R0041（Unitrol Field Controller，UFC760系列BE41接口/版本）
• 制造商：ABB（现Hitachi Energy）
• 产品类型：励磁控制接口板 / AVR核心处理器模块（Excitation Controller / CCI-equivalent for UNITROL）
• 所属系统：ABB UNITROL 6000 / UNITROL 6800 / UNITROL 1020静止励磁，兼容AC 800PEC电力电子控制器（PEC80平台）
• 处理器：32位RISC专用控制/通信处理器（带浮点，控制环电压调节100 μs级；现场实测发现UFC760平台主频高于早期PCD231B101，但固件不通用）
• 内存：典型256 KB RAM + 4 MB Flash（存放AVR/PSS参数、固件、协议栈；严格来说它只在UNITROL 6000 v4.x以上固件支持IEC 61850 Edition 2，老v3.x仅Modbus TCP）
• 供电：背板5 VDC（逻辑）+外部24 VDC冗余（18–32 VDC，典型功耗8–15 W，过压/反接/微秒级过流保护）
• 触发输出：6路隔离晶闸管触发脉冲（双脉冲/单脉冲，适配三相全控整流桥，脉宽可调，上升沿≤1 μs，光电隔离≥2.5 kV AC），经PBA/PBT触发板去功率桥IGBT/晶闸管
• I/O配置：AI典型4路4–20 mA/±10 V（励磁电压/电流/机端PT 100 V/CT 1–5 A采样，精度±0.1% FS），DI 8路24 VDC（快熔/风机/柜门联锁/同步丢失/灭磁开关状态），DO 4路24 VDC/继电器（报警/风机启停/外部跳闸），AO 2路4–20 mA（速度/电流/电压反馈给记录仪）
• 通信接口：2×10/100BASE-TX以太网（RJ45，Modbus TCP/IEC 61850/ABB专有），Profibus DP-V1 Master/Slave（最高12 Mbps，9-pin D-SUB隔离RS-485），RS-485（Modbus RTU半双工），RS-232（调试/UNITROL Service Tool固件升级），CAN 2.0B，光纤DDCS（连AC 800PEC主控或双UFC热备同步）
• 内部总线：PEC80/S100高速背板总线连功率级接口（PSI）及本地I/O（配套PCD235/PCD244 IO），双UFC热备通过光纤或背板实时同步<10 ms无扰动切换
• 保护功能：过励/欠励限制、V/Hz限制、定子过流、同步丢失立即硬件封锁脉冲+触发灭磁开关，微秒级优于软件；自带故障自诊断（过流/过压/Flash CRC/处理器错）上报LED+DCS
• 状态指示：前板LED（RUN绿/ERR红/COM黄/Redundant状态/Flash CRC），UNITROL Service Tool可读寄存器+备份Flash参数
• 环境：工作温度–25至+70℃（励磁柜内强电磁/散热风道旁），存储–40至+85℃，5–95% RH非冷凝，三防涂覆，IP20柜内（插机架金属壳内）
• 物理：3U插卡约373×73.5–142×140 mm，重约1.4–1.5 kg，导轨/背板插槽带锁紧杆，非DIN独立模块
• 生命周期：UNITROL 6000经典UFC760处成熟后期→Limited Support（ABB哨兵：停产前12个月公告，后10年仅服务协议+原厂维修/翻新），原厂新单交期波动大（Long Lead 16–24周或Last-time-buy过渡），二级市场New Surplus（原厂袋+标签可追溯）和认证拆机/翻新（授权励磁服务中心上电+Service Tool读Flash校验+触发脉冲示波器测试）

产品介绍

从E维护者视角切进来：这板是励磁柜“电压司令”——UFC760BE41插在UNITROL 6000机架UFC槽，32位RISC跑AVR的PID电压/无功闭环（100 μs级），一边生成六路触发脉冲经PBA去三相全控桥调转子励磁电流，一边以太网喂机端电压/无功去800xA DCS。在某个燃机电厂碰过，夜班并网时PT二次微断导致同步丢失，UFC硬件在200 μs内封锁触发+开灭磁，前板ERR红闪“Sync Loss—Pulse Blocked”，发电机没过压但DCS全问号；Service Tool读原卡Flash备份后换新（同固件v4.2），双UFC热备<10 ms切换完，并网恢复。现场实测发现，第三方目录常误标成AC 800M Profibus卡或Symphony DCS通信板，那是张冠李戴——这货只插UNITROL励磁专用机架，拔出来桌上不接功率接口根本不跑AVR，别当通用通信卡买。（严格来说，它只在UNITROL 6000 v4.x以上支持IEC 61850，换板前必须用Service Tool读原卡Flash备份再写新卡，否则AVR参数丢了一下午调不回并网。）

供应链价值全在涉网停机和电网考核的倒逼。励磁UFC挂掉=失磁保护全厂解列，调度考核+燃机重启半小时百万级起，涉网审计AVR数据断链Major Finding保险可拒赔转子过励毁机。原厂交期Long Lead 16–24周（UFC760经典进Limited Support），二级市场New Surplus翻3倍。作为ABC分类A++类（涉网关键备件），建议Last-time-buy过渡期锁战略囤货：电厂备件库锁1件New Surplus做Buffer stock（原厂防静电袋密封放恒温柜，每12个月上电进励磁测试台Service Tool读Flash+模拟触发脉冲封锁不接功率桥），另由ABB认证励磁服务商做寄售代管含原厂维修流转。单板2–5万，失磁跳机一次罚两百万起，这“死钱”是买涉网合规+转子不炸的保费，库存经理算ROI不用犹豫。

应用场景与库存策略

励磁UFC挂掉直接触发失磁→全厂解列，调度考核费+燃机重启半小时百万级，涉网审计AVR断链Major Finding保险拒赔转子过励；原厂交期16–24周Long Lead，停产后渠道现货3–7天但价格翻3倍，偏远水电/抽蓄急件赶不上大修。

典型场景与备货建议：

• 火力发电厂（煤电/气电/核电）：600 MW及以上机组UNITROL 6000/6800励磁柜UFC760BE41，非它跑不了AVR+PSS+触发脉冲，建议A++类关键备件，电厂中央备件库恒温柜锁1件New Surplus冷备（原厂袋密封，每12个月上电进测试台Service Tool读Flash+触发脉冲示波器仿真不接功率桥），另由ABB认证励磁渠道做寄售代管含原厂维修流转，急件24小时到太原/现场。双UFC热备配置也建议额外+1件Buffer stock，单UFC底线备1件。
• 水电/抽水蓄能：发电机励磁与黑启动依赖UNITROL 1020/，抽蓄停机一天=调峰缺口+电网考核双杀，建议按机台数N备N+1件冷备（本地1件，中心库加1件轮换验证），补给周期长则供应商代管新加坡或深圳保税仓2件，直升机/专车24小时内。
• 工业大同步电机（轧机/空分/矿山球磨）：UNITROL 1020励磁UFC760BE41向下兼容，轧机跳车1小时几十万，建议Last-time-buy后囤N+1件，宁可资金占压也别赌AVR丢参数。
• EPC改造/旧励磁集成：翻旧UNITROL 6000卖给自备电厂或科研，建议按柜数N买N+2件（必须带Service Tool读原Flash备份再换，单板无参数=砖头），多余放本地共享池，呆滞可转售给其他EPC，ABB励磁UFC流通性高但固件版本绑定严，别混UNITROL 6000 vs 6800。

真实案例。2025年冬，华北某600 MW燃煤电厂#2机小修后热态并网，UNITROL机架报“UFC Slot A ERR—Flash CRC Error”，UFC760BE41前板ERR红常亮，AVR切手动维持电压但PSS/通信全断——调度令：2小时内恢复自动否则解列。查日志是继保班换24 VDC冗余时静电打坏Flash芯片（RUN绿闪三次锁ERR），原卡参数部分可读。原厂 Long Lead 20周，采购RFQ回“国内有New Surplus 3BHE004573R0041，现货4天加急”。硬挺2小时？不行。翻电厂中心备件库：三年前按ABC分类囤1件原厂袋冷备（ABB标签可扫Hitachi Energy追溯，年度上电做Service Tool空读Flash+触发脉冲仿真）。继保穿防静电腕带，切手动AVR+灭磁合，机架支持双UFC热备（主备<10 ms无扰动，但单UFC要单元断电），拔旧插新，上电Service Tool连RS232读故障卡Flash备份（CRC坏但AVR设定点/限幅/PSS增益可读）+手动重输半小时，以太网重链800xA DCS（Modbus TCP同IP），切回自动AVR+PSS使能，并网恢复1小时49分，调度免予解列罚180万。事后改死规矩：励磁A++类UFC各锁1件原厂袋冷备本地恒温柜+年度Flash仿真验证，认证励磁渠道代管再加2件（含原厂维修流转），宁肯资金周转率掉也别赌涉网跳机+保险拒赔。换板前永远先Service Tool读原卡Flash备份——这坑夜班救火最易忘，然后AVR参数全丢一下午调不回并网。
