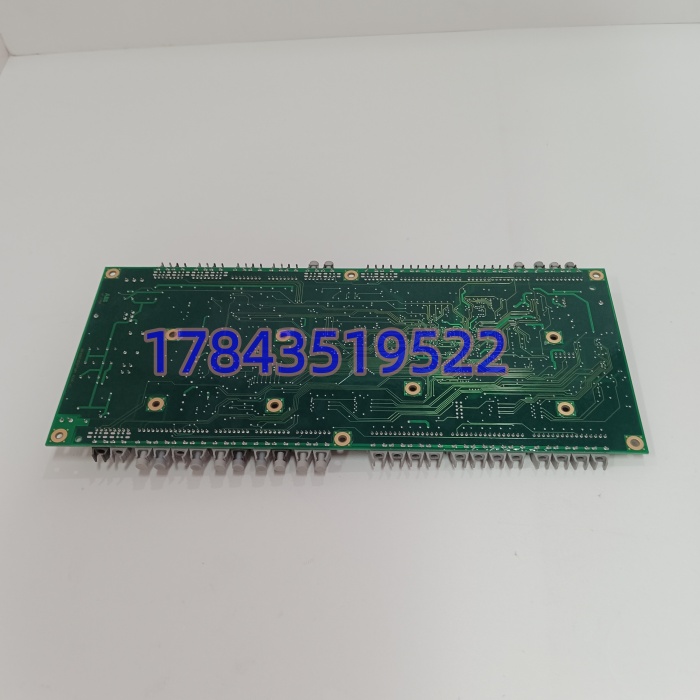

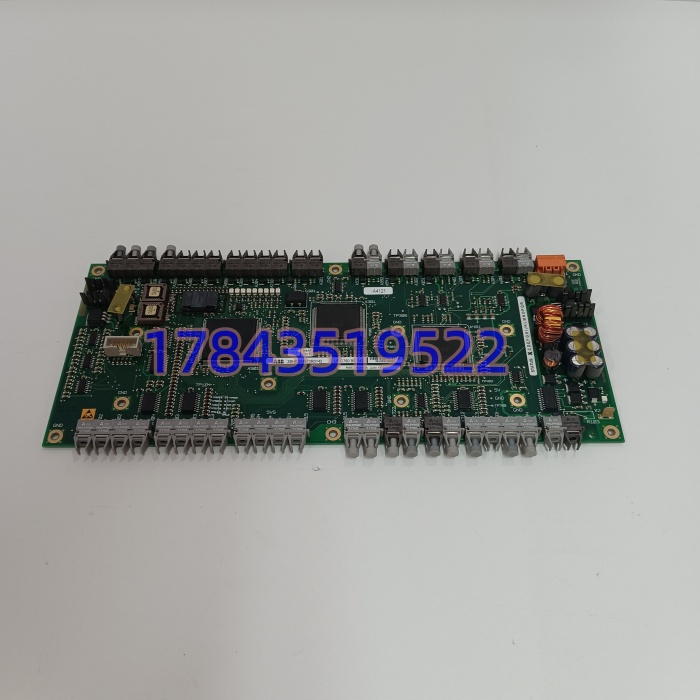

描述
产品详情
· 型号：UFC760BE142（3BHE004573R0142）
· 品牌：ABB
· 系列：UNITROL 5000 励磁系统接口板 / ACS6000 中压传动门极接口（配套 PM802/PM803 控制器、COB 控制板、IGCT 功率模块）
规格参数
| 参数项 | 数值/说明 |
|---|---|
| 板卡全称 | UFC760BE142 Interface Board for IGCT Gate Unit |
| 物料编码 | 3BHE004573R0142（ABB 全球物料系统唯一号） |
| 适配系统 | UNITROL 5000 励磁（整流侧）、ACS6000 中压变频（INU 整流/逆变接口） |
| 信号接口 | 门极触发脉冲输入（光耦/变压器耦合）、状态反馈（desat/过流/温度）、模拟量采集（Udc/Iac） |
| 光纤通道 | 多模光纤 Tx/Rx，波长 850 nm，速率依系统定（典型 10~25 Mbps） |
| 隔离电压 | 输入/输出/电源间 ≥2500 V AC（1 min），依 IEC 60664-1 污染等级 2 |
| 板载电源 | 母板提供 +5 V / ±15 V / 24 V，板内 DC/DC 隔离变换供门极侧 |
| 连接器 | 欧式针座 DIN 41612（母板侧）+ 光纤 FC/ST 接头（依版本）+ 插拔式端子（模拟量） |
| 板载元件 | 高压光耦、隔离变压器、精密运放、比较器、FPGA/CPLD（逻辑编解码）、钽电容阵列 |
| 保护功能 | 门极 desaturation 检测、欠压锁定（UVLO）、软关断、温度超限闭锁 |
| 工作温度 | -20~+60 ℃（机柜内强制风冷或水冷柜旁），存储 -40~+85 ℃ |
| 湿度与振动 | 5~95% 非冷凝，抗振按 IEC 60068-2-6 / IEC 61373（轨道交通衍生要求） |
| 物理尺寸 | 约 233×160 mm（标准欧洲卡 6U 级，以实测为准） |
| 生命周期 | 原厂已停产（UNITROL 5000 部分新项目转 UFC760BE143/144 或新一代板），市面仅存库存/拆机/第三方再造 |
| 兼容注意 | BE142 与 BE143/BE144 引脚定义不完全一致，不可随意互换，需核对系统版本和 COB 固件 |
产品介绍
UFC760BE142 是 ABB UNITROL 5000 励磁系统和 ACS6000 中压变频里的一张关键接口板，干的是”高压侧和低压侧之间搭桥”的活。一边连着控制侧的 COB（控制板）或 PM802/PM803 CPU，另一边通过光纤和隔离变压器驱动 IGCT 或晶闸管门极。它不是独立模块，是插在功率柜母板上的子卡，板载 FPGA/CPLD 做脉冲编码、desat 检测、温度反馈，一旦功率器件过流或门极供电异常，它比 CPU 先动作，硬关断输出。
和后续的 UFC760BE143/BE144 比，BE142 是较早的版本，主要适配 UNITROL 5000 早期批次和 ACS6000 第一代 INU 柜。坦白讲，这板子原厂新件早就订不到，市面流通的全是拆机件和认证再造件。它的现场价值在于”励磁柜半夜跳闸，查下来是 UFC760 上一颗光耦失效，换一块同物料号的进去，不用改 COB 程序，半小时恢复并网”。但有一点要注意：BE142 和 BE143 外观几乎一模一样，物料号差一个数字，插错了门极脉冲极性可能对不上，直接炸管。
应用场景与行业案例
我在西南某水电站碰到过：UNITROL 5000 励磁系统，#3 机凌晨并网过程中励磁投入瞬间跳”Field Overcurrent”，查 COB 事件记录是”Gate Fail Channel B”。拆柜发现 UFC760BE142 上靠近光纤出口的一颗门极驱动光耦表面有细微裂纹，热成像仪测该区域比周围高 15℃。非计划停机不怕板子坏，怕的是并网窗口期只有 2 小时，找不到同物料号备件临时抓瞎。水电站的规矩是”宁可不修也不能误并网”，所以哪怕明知换板能好，没备件也只能等天亮协调。
典型场景：
- 水电站发电机励磁：UNITROL 5000 整流桥每臂配 UFC760BE142，驱动晶闸管门极，并网瞬间脉冲对称性直接影响转子波形质量。
- 抽水蓄能机组：双向运行要求励磁系统正反励磁切换，UFC760 的状态反馈通道决定能否快速建压。
- 冶金轧机主传动：ACS6000 变频 INU 柜内 UFC760BE142 驱动 IGCT，轧钢冲击负荷下门极可靠性直接挂钩产能。
- 矿山提升机变频：四象限运行对门极关断特性要求苛刻，UFC760 的 desat 检测是最后一道硬件保护。
- 老站保产备件：EPC 原图锁定 3BHE004573R0142，采购单只写”UFC760″买回来的可能是 BE143，固件不兼容白忙活。
真实案例：
华北某抽水蓄能电站，2005 年投运 UNITROL 5000，2022 年 #1 机例行检修后首次并网，励磁投入 3 秒报”Gate Supply Fail”，COB 上红灯。库房领出一块标”全新 “的库存，物料号对，但插上后励磁建压到 30% 就震荡，示波器抓门极脉冲宽度比正常值窄 20%。拆开新旧板对比：旧板 FPGA 固件版本 V2.3，新板 V1.7，脉冲死区时间参数不同。退掉件，从认证再制造商处订同固件版本件，出厂带门极脉冲波形测试报告，窗口期 40 分钟换完，并网一次成功。老师傅说：”UFC760 这板子，物料号对了还不够，固件版本不对，脉冲宽度差一点，发电机转子就能给你闹脾气。”
