描述
产品详情

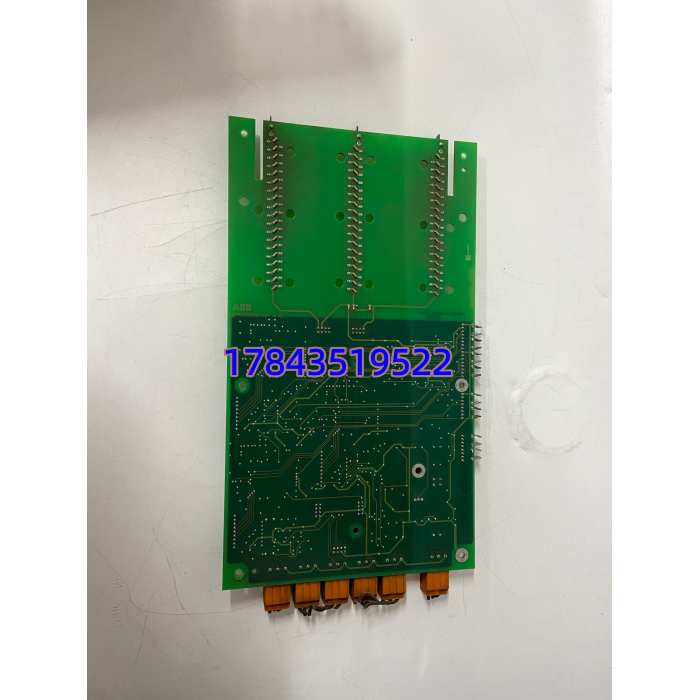

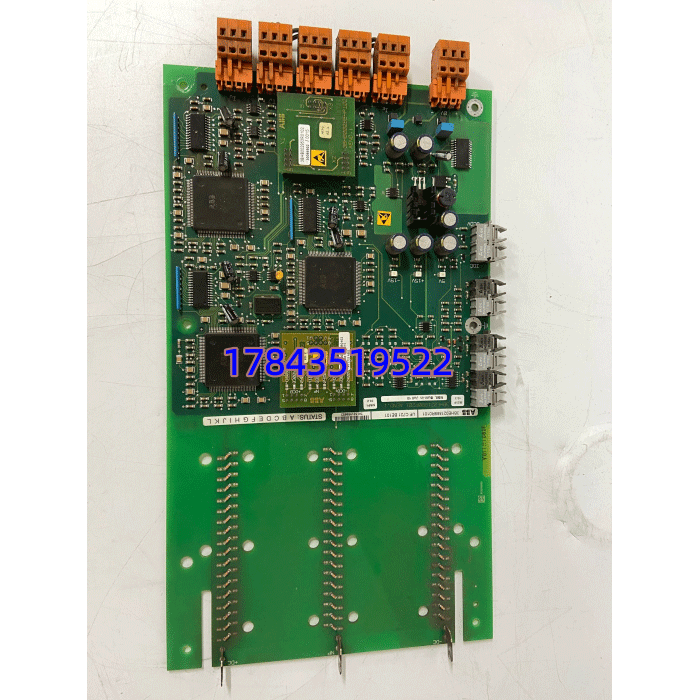

· 型号：UFC721BE101（3BHE021889R0101）
· 品牌：ABB（ABB Power Generation / Electrification）
· 系列：UNITROL® 6000 Series — UFC721 Control & Communication Module (Beacon Edition)
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | ABB UFC721BE101 Control & Communication Module for UNITROL 6000 Excitation System (3BHE021889R0101, Beacon Edition) |
| 制造商 | ABB Ltd. — Power Generation Electrification |
| 物料号 / 变体 | 3BHE021889R0101（UFC721BE101）；早期 UFC721AE101（AE=Advance Edition）硬件兼容固件不同 |
| 适用系统 | ABB UNITROL 6000 励磁系统（UNL-6000 / UNT-6000），配合 COB（控制输出板）、CMI/UMC 人机界面、功率柜接口 |
| 处理器 | 32-bit RISC @≥400MHz（UFC721 系列，UFC711 为前代降配） |
| 板载内存 | SDRAM + Flash 存储励磁参数组、录波数据（典型 16MB 事件记录 + 录波缓存） |
| 通信端口—Eth | 2× 10/100Base-TX RJ45（Modbus TCP Server/Client、IEC 60870-5-104、ABB ProTool 等），支持双网冗余 |
| 通信端口—串口 | 1× RS-485（半双工，Modbus RTU Slave/Master）、1× RS-232（本地 CMI/UMC 面板或调试） |
| 励磁功能 | 内置 AVR（IEEE Std 421.5 型 DC1A exciter 模型）、PSS2A/STAB、OEL/UEL/volts/freq limiter、V/Hz 限制 |
| 固件版本 | Beacon Edition（BE101 后缀标识出厂预装 Beacon 版固件，需与项目最低要求匹配——严格来说 BE 与 AE 固件不混用除非经 ABB 服务升级许可） |
| 配套模块 | 须配 COB（Control Output Board，如 COB-02 或 COB-03 依功率柜接口）、CMI/UMC 触摸面板、电源模块（PSM/USP） |
| 供电方式 | 由 UNITROL 6000 机架背板供给 24V DC（允许 18–36V），典型功耗 ≈8–12W |
| 安装形式 | UNITROL 6000 主控机架 Slot 1（最左），通过 96pin DIN C 背板连接器与 COB/PSM 交互 |
| 工作温度 | -10℃ ～ +55℃（柜内，推荐 +45℃ 以下长期运行），存储 -40℃ ～ +85℃ |
| 认证 | CE / cULus / DNV-GL（船用选件），符合 IEC 60255-21 / IEEE 421.5 励磁标准 |
| 生命周期 | UNITROL 6000 平台 Active；UFC721BE101 可订但受出口影响交期 10–20 周波动，UFC711（前代）已 EOL |
| 物理尺寸(约) | 约 233×160×40 mm（欧卡标准），重 ≈0.4kg |
产品介绍
（场景痛点切入）在现场碰到过一台 300MW 汽机 UNITROL 6000 励磁柜——秋检做控制器切换测试时主 UFC721BE101 报”Configuration Mismatch”无法切回主系，查是板载 Flash 某扇区读写变慢（运行第九年）导致校验超时。好在备件按 N+1 冷备直接换掉 Download All 恢复。这卡不像功率柜可控硅会炸，典型故障模式是：背板金手指氧化接触不良（沿海高湿环境）、雷击感应打坏以太网口 PHY、或固件/电池(如有)版本参差导致 Config 校验不通过。它挂了励磁调节器转手动模式或切备用通道——现代 UNITROL 6000 多配冗余 UFC721 对(1oo2)，单块故障通常不跳机但失冗余，如双块均故障或冗余未配则机组失磁保护动作跳机。（补充：严格来说 UFC721BE101 “BE101” 是 Beacon Edition 固件预装标识——与早期 AE101(AE=Advance Edition) 硬件兼容但固件不同，互换需经 ABB 服务工程师用 PSTool 重刷 OS，普通维护工勿擅自混插免触发 Config Lock。）
按 ABC 分 A 类关键件（励磁系统是发电机并网前提），建议按 UNITROL 6000 励磁柜配置数 N（通常 1 对冗余=2块）备 N+1 跨柜互备最低 1 件冷备。新项目仍选 UNITROL 6000（），老装置升版确认 COB 兼容后只买同型号。TCO 考量：单块万余元，挡的是机组失磁跳闸（单次非计划停机 >> 备件费），按 ROI 很清晰。
替换与升级建议
✅ 直接替换
- ↔ （同物料号、同 Beacon 固件大版本）——插原槽位、Download All 参数即恢复，零配置改动。
- 若现柜为 UFC721AE101（Advance Edition）且 ABB 服务已通过 PSTool 将项目升到兼容 Beacon 版，可用 替换（需重刷项目及确认 COB 兼容性），属跨固件版硬件兼容但需工程介入。
⚠️ 软件兼容（需改配置 / 工程支持）
- UFC711（前代 UNITROL 5000/6000 早期用）→ ：硬件插槽兼容但项目文件需由 ABB 服务迁移（IO Mapping / 励磁参数可能微调），COB 版本也可能需要配合升。不建议用户自行迁移——联系 ABB 现场服务。
❌ 硬件不兼容
- UN5000 老款模拟/数字混合励磁控制器、Basler/GE 励磁系统模块——物理/背板完全不同不可替。
- 不向下兼容 UFC511/UFC612（UNITROL 5000 更早期架构），插不进或机架不识别。
