描述
产品详情

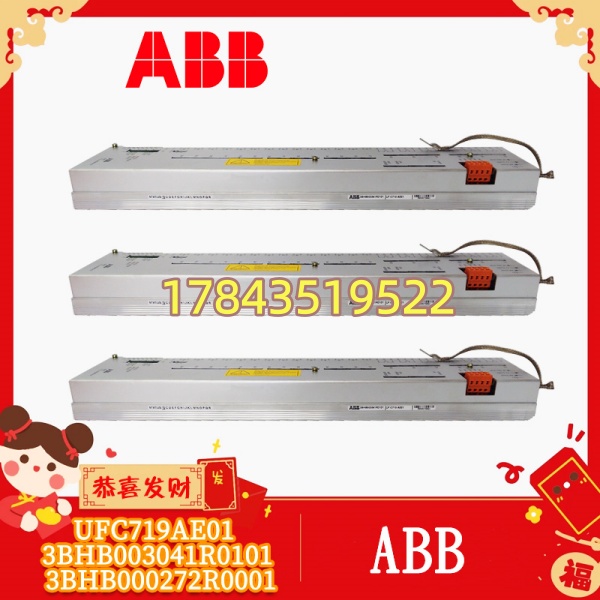

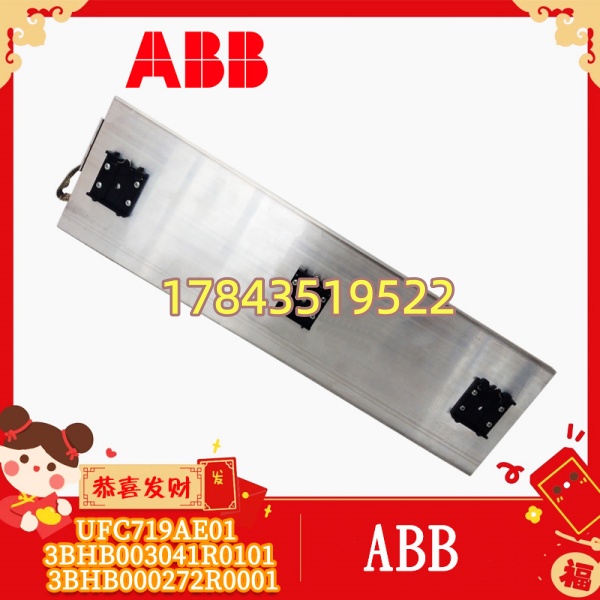

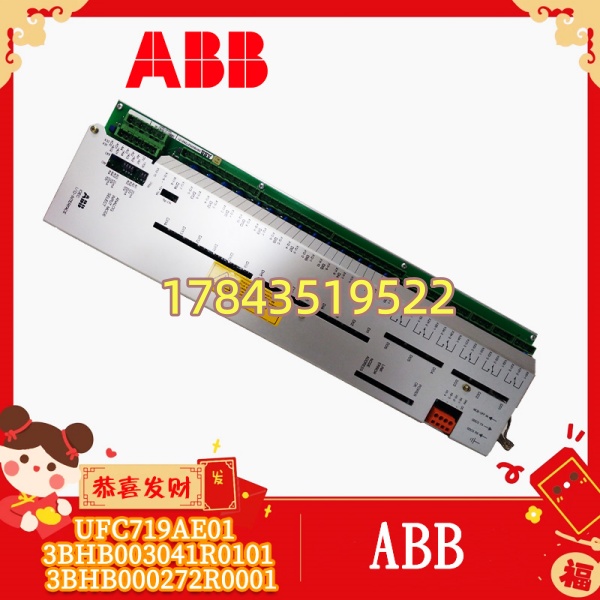

· 型号：UFC719AE01（3BHB003041R0101，配套子板 3BHB000272R0001 光纤接口小板）
· 品牌：ABB
· 系列：ACS6000 / ACS5000 / MEGADRIVE-LCI / PCS6000 — 功率单元触发与励磁接口板(Excitation/Firing Interface)
规格参数
- 产品目录/组件号：UFC719AE01，完整物料 3BHB003041R0101
- 配套子板：常含 3BHB000272R0001（光纤发射/接收接口小板或脉冲分配子卡，依具体 PU 版本可能 1~2 片）
- 功能定位：接收 RDCU PWM 时序→分配至对应 IGCT 门极驱动单元(GDU) 光纤端口；回读 GDU 故障/desat/UV 信号汇总上报 RDCU；部分版本参与直流电容预充电/励磁控制逻辑接口
- 与 RDCU 接口：通过背板总线或带屏蔽扁平电缆连至 RDCU（3BHB003154R0101 系列）
- 与 GDU 接口：多路 POF 塑料光纤（依功率单元相数/IGCT 数量，常见 6-pulse 或 12-pulse 对应 6/12 路 Trigger + Status 光纤）
- 辅助信号：直流链路电压采样输入、温度反馈、柜门联锁、Ready 信号（参与功率柜合闸允许逻辑）
- 供电：由功率单元控制电源 +5V / +24V（隔离）供给，典型功耗需核对具体 PU 手册
- 状态指示：PWR、RUN/ACTIVE、FAULT、Fiber Link LEDs（依版本丝印）
- 安装：功率单元控制抽屉内导轨/螺柱固定，注意光纤弯曲半径 >25mm、端面清洁
- 涂层：工业级三防漆 Conformal Coating（防尘、凝露、海边盐雾）
- 工作温度：0～+60℃（柜内），存储 -40～+85℃，湿度 5～95% 无冷凝
- 认证：CE（以具体铭牌为准，RoHS 豁免老产品）
产品介绍
UFC719AE01 是 ACS6000 功率单元里 RDCU 与 IGCT 门极驱动之间的”二传手”——它不做控制算法，但负责把 RDCU 的 PWM 精确分配到各相 IGCT 的 GDU 光纤口，并把各 GDU 的上报故障汇总回传。现场很多”GDU Fault”或”Fiber Com Lost”追到最后是 UFC719AE01 上光纤口污染、子板 3BHB000272R0001 焊点开裂或板载电源芯片老化导致脉冲畸变。
坦白讲这板 ABB 已归入 EOL，市面上基本 NOS 或拆机测试良品。换件必须核对原功率单元类型（PU Type，如 ACS6000-AC/DC-IGCT-xxx）及子板版本号，不同 PU Rev 的 UFC719 光纤端口定义和 DIP 可能有区别。有一点要注意：拆装时光纤两端必须套防尘帽，重新插接先用无尘纸蘸无水乙醇擦 POF 端面——我遇过三根光纤端面有纤维毛导致随机 Fiber Fault，查半天才发现。
应用场景与行业案例
痛点：热连轧主传 ACS6000 整流柜报”Excitation Interface Fault”或某相 GDU 报 Lost Link，RST 清不掉——先查 UFC719AE01 上对应相 Fiber LED 是否闪。如全端口无 Trigger 闪且 RDCU 正常，大概率是 UFC719 本身或供电源问题；如单路不闪检查对应 POF 及 GDU。
典型场景：
- 冶金热/冷连轧 — ACS6000 整流+逆变功率柜 UFC719 做触发脉冲分配，N+1 冗余功率柜各配一块
- 矿山半自磨主驱 — MEGADRIVE-LCI 启动装置励磁接口板，高温多尘定期轮换校验
- 石化大型离心压缩 — ACS5000 同步电机传动，UFC719 参与预充电允许连锁
- 柔性直流/STATCOM — PCS6000 变流器触发接口（部分版本共用或近型）
- 老系统冷备 — 关键老柜按 1:1 囤 UFC719AE01 + 配套子板(3BHB000272R0001) 做冷备
真实案例：北方某 1580 热连轧 R 辊 ACS6000 逆变柜，试车时报”Phase U GDU Com Lost”。开柜看 上 U 相 Trigger LED 不闪，其余两相闪。先换 POF（无果），测 RDCU 到 UFC719 扁平缆信号正常——基本锁定 UFC719 某路驱动或子板接触不良。库房有同 PU Rev 拆机 （含 3BHB000272R0001 子板），断电拆旧、装新、恢复所有光纤（每根拍照核对！），上电各相 Trigger 闪、Fault 消。事后把四机架功率柜 列入大修打开目检电解+光纤口计划。
常见问题解答 (FAQ)
绝对不行。属功率单元控制侧，拔掉 = IGCT 失去触发脉冲 → 功率柜立即 Fault / 跳闸。正确流程：整机分闸→确认直流母线放电完成→断控制辅助电源→拆光纤（拍照/标号）→更换→恢复光纤→测绝缘/目视→上电自诊断→确认 Trigger LED 各相闪、无 Fault 再合闸。不放电动手有高压触电风险。
Q2：3BHB000272R0001 子板能单独换吗？需要注意什么？
物理可单独拆换，但 与子板间有版本对应（丝印 Rev 字母）。建议整体作为总成更换确保兼容。若只换子板，装完后 RDCU 上电做 GDU Communication Test，确认各路 Fiber Link OK。子板金手指氧化会导致某相 Link Lost——到货先查。
Q3：换板后要注意哪些光纤相关操作？
① 每根 POF 用无水乙醇+无尘纸擦端面（看到清晰纤芯）；② 插入到底听到/感到卡位，不松动；③ 弯曲半径 >25mm，不被柜门夹；④ 上电观察 各相 Trigger LED 是否周期性闪（代表 RDCU 有脉冲输出），Status 回传 LED 应常亮或按 GDU 状态变化。任一相不闪先交叉对换 POF 排查是光纤还是 GDU 口。
① 外观无烧痕、电解无鼓包、子板焊点完好；② 装回原功率柜或接 RDCU 测试台，供控制电源后 PWR 亮；③ RDCU 运行态能看到 被识别、各路 Trigger 输出测试脉冲可观测（或 LED 闪）；④ 接 dummy GDU 回光模拟盒确认 Status 回读正常；⑤ 无 Fault LED 常红。
Q5：停产了买不到新件怎么办？
