描述
产品详情

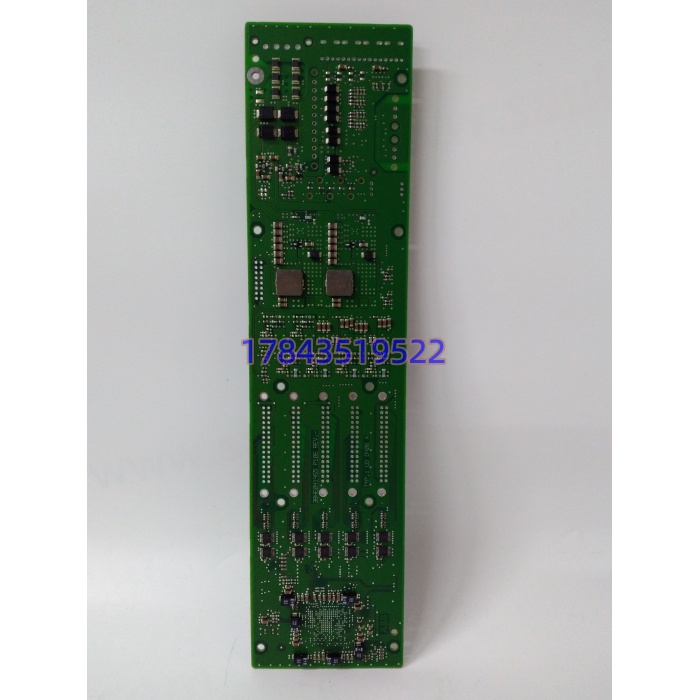

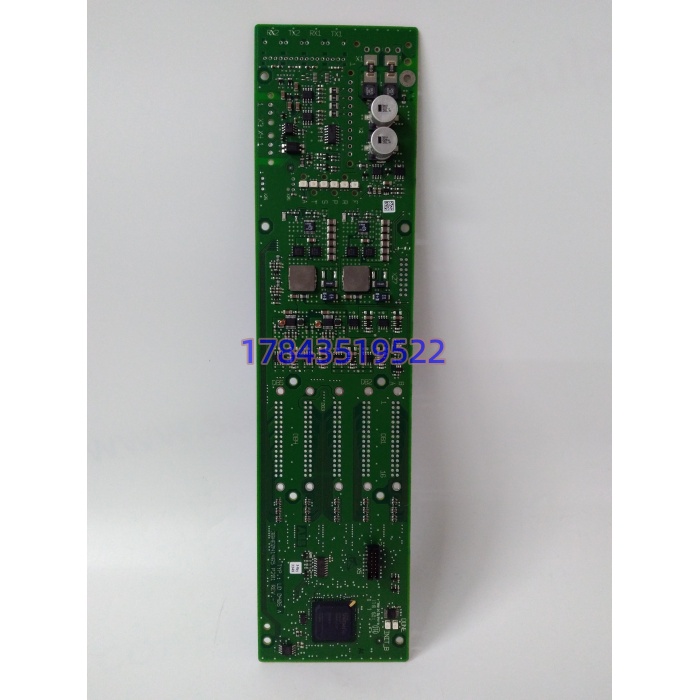

· 型号：UDD406A
· 品牌：ABB
· 系列：UNITROL 6000 励磁系统（同系 UCD240、UCD244、UDD405/407 为前后代关系）
规格参数
| 项目 | 参数 | 备注 |
|---|---|---|
| 订货号 | 3BHE041465P201 | P201 = 硬件 Rev，换件必须匹配 |
| 产品定位 | 门极驱动接口板（GDI） | 励磁功率桥与控制器之间桥梁 |
| 信号流向 | 控制器 → 光纤脉冲 → UDD406A → 晶闸管门极；晶闸管阳极信号 → UDD406A → 控制器 | 双向 |
| 脉冲输出 | 触发脉冲宽度/幅值由 FPGA 控制，驱动能力匹配 ABB 5STP 晶闸管 | 非通用 PWM 输出 |
| 反馈输入 | 阳极电压/电流检测、桥臂状态、过热告警 | 经隔离后送控制器 |
| 供电 | 24VDC（典型 18-30VDC） | 部分版本有 ±15V 内部生成供运放 |
| 架构 | 工业级 FPGA + 隔离驱动 + 模拟调理 | 无 MCU，纯硬件逻辑 |
| 通信 | 专有光纤链路（Controller ↔ UDD406A ↔ Power Bridge） | 非标准工业以太网 |
| 指示 | 前面板 LED（电源/脉冲/故障/温度） | 排错先看灯 |
| 安装 | 励磁柜内专用导轨/支架，非 DIN 轨 | 需螺丝锁紧防振 |
| 冷却 | 自然对流，无风扇 | 散热片朝外利于通风 |
| 工作温度 | -25℃ ~ +70℃ | 存储 -40~+85℃ |
| 湿度 | 5%~95% 非冷凝 | — |
| 认证 | CE / UL / IEC 60255 / 电力电子设备专项认证 | 清关核 COC |
| 尺寸/重量 | 约 233×160×20 mm / 0.62 kg（资料值） | 以实物铭牌为准 |
| 状态 | 原厂成熟产品，交期 12-24 周常见 | 备件市场 New Surplus 为主 |
产品介绍
UDD406A 不是 PLC 模块，不是通信卡，也不是通用 I/O 板，它是 ABB UNITROL 6000 励磁系统里那个”站在晶闸管功率桥和控制器中间”的门极驱动接口板。控制器发出来的光纤脉冲进 UDD406A，板子里的 FPGA 把脉冲整形放大，驱动晶闸管门极；同时阳极电压、桥臂电流、散热器温度这些信号经过隔离调理后回传给控制器做闭环和保护。说白了，它就是励磁系统里”发脉冲+看回采”的那个人，晶闸管炸不炸一半看它干活干得细不细。
和通用 PWM 驱动板比， 的差别在”电力电子专用”——脉冲时序精确到微秒级、光纤隔离抗干扰、阳极电压检测能扛几千伏瞬态、FPGA 逻辑在掉电或通信异常时能强制封锁脉冲防止误触发。和同系 UDD405 比，406 是后续版本，P201 硬件 Rev 优化了散热和 EMC；和 UCD240（控制器）比， 无程序不跑算法，纯干接口和驱动的活。有一点要注意：电商页把它写成”AC800M 扩展卡””Profibus 通信模块””S800 AI 备件””DCS 控制器”全是张冠李戴， 只认 UNITROL 6000 励磁柜，不插通用 PLC 机架。
应用场景与行业案例
我在某 300MW 火电机组保运时遇过：夜班励磁系统报”Pulse Blocked”，发电机失磁跳闸。到励磁柜看 前面板 Fault LED 常红，阳极电压反馈通道的隔离运放烧了（前级晶闸管击穿时瞬态电压串入）。临时用备件换上，脉冲恢复正常，机组并网。事后查是功率桥一只 5STP 晶闸管击穿， 的阳极检测先扛了一下然后挂了——但它成功封锁了其余桥臂的脉冲，没让事故扩大。
典型场景：
- 火电/水电励磁：UNITROL 6000 标配， 给三相全控桥 6 个晶闸管发脉冲，阳极电压回采做换相监视。
- 燃气轮机启动变频（SFC）：大功率晶闸管桥把工频变低频拖动转子， 精确控制触发角，启动转矩平稳。
- 静态无功补偿（SVC）：晶闸管控制电抗器（TCR）支路， 按系统电压调节导通角，响应速度比接触器快几个量级。
- 大型电机软启动：高压晶闸管阀组， 给每级阀片发同步脉冲，电机端电压从零平滑升起。
- 老励磁系统改造：原 UNITROL 5000 升 6000， 是新架构标配，旧驱动板直接淘汰。
真实案例：2019 年西南某水电站，汛期满发时 2# 机励磁柜 报过温告警。拆开看散热片积灰厚达 3mm（上游泥沙大，滤网易堵），FPGA 结温逼近 85℃。临时停机清灰、换 （旧件散热膏已干），恢复并网。站长说：”这板子平时没人看，励磁正常它就安静待着，一出事就是跳机。以后每年汛前清灰换散热膏，比等它报警强。”
