描述
产品详情

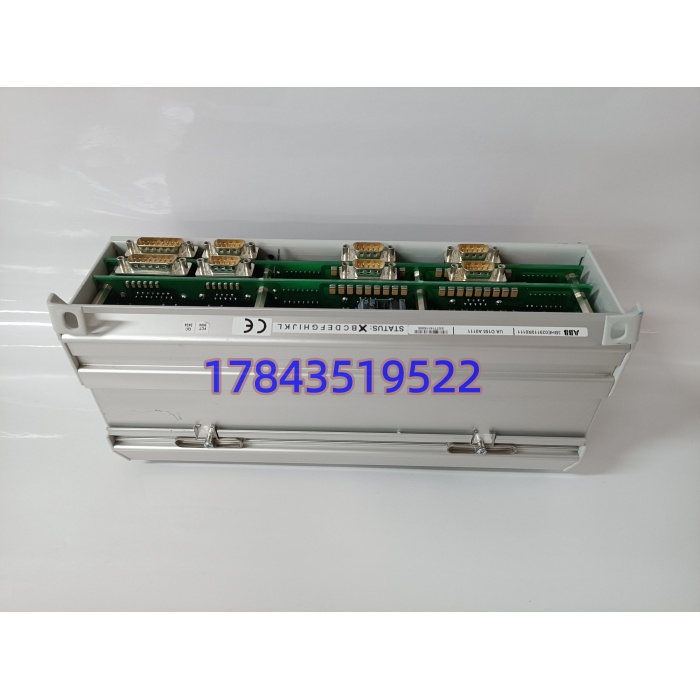

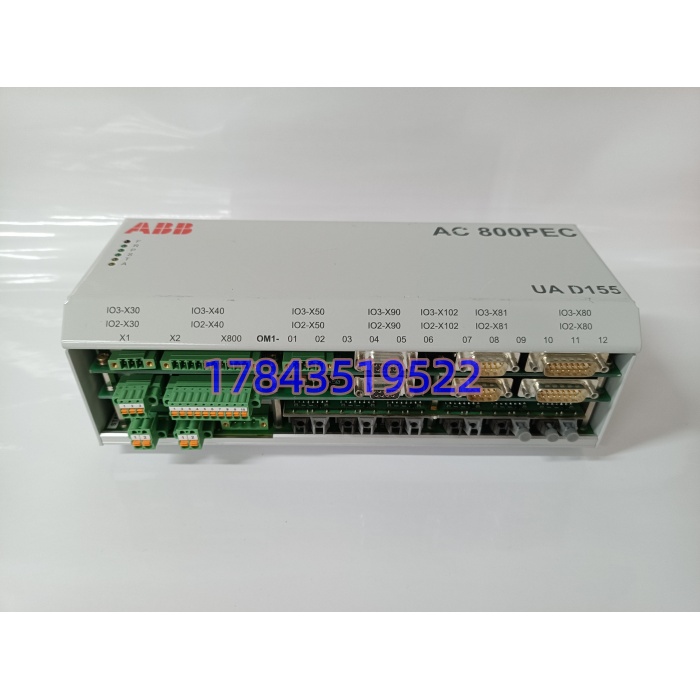

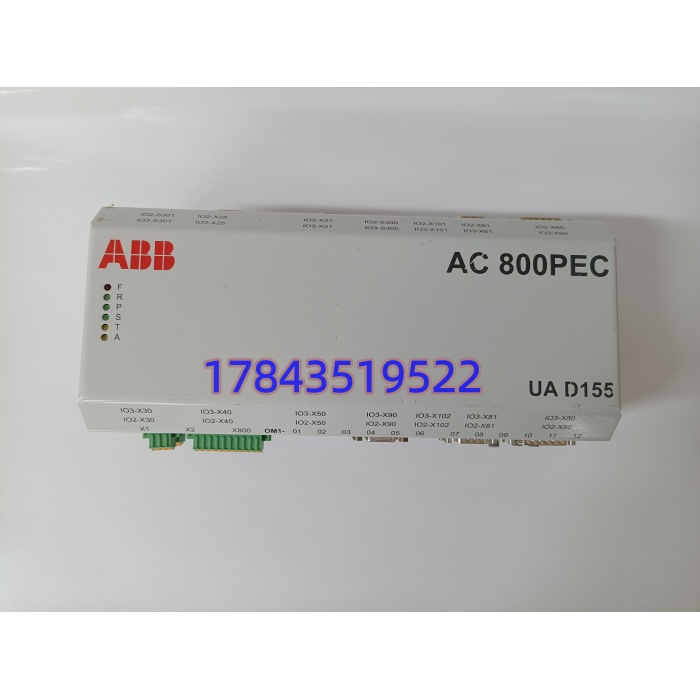

· 型号：UAD155A0111
· 品牌：ABB
· 系列：AC 800M（System 800xA DCS）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品短型号 | UAD155A0111 |
| 订货号（长型号） | 3BHE029110R0111 |
| 输入通道数 | 16路独立模拟输入 |
| 输入信号类型 | 4–20 mA / 0–20 mA（软件可配，每通道独立），可配置为0–10 V / ±10 V |
| 分辨率 | 16位ADC（65,536步） |
| 测量精度 | ±0.1% of full scale（典型值25°C，现场实测约±0.15%在40°C机柜内） |
| HART支持 | 每通道透明传输HART 5/6/7（需系统级HART Manager或Multiplexer配合） |
| 电气隔离 | 通道间无隔离，所有通道对背板地隔离≥500 Vrms（光电耦合） |
| 通道诊断 | 开路/短路/超量程检测，模块LED（PWR/OK/I/O BUS） |
| 扫描周期 | 全通道<10 ms（可配置，默认5–10 ms/通道组） |
| 供电方式 | 通过AC 800M机架背板提供+24 VDC（±15%，最大功耗≈4 W） |
| 工作温度 | 0°C至+60°C（标准版；扩展版可达-25°C至+70°C，请以原厂手册为准） |
| 安装与防护 | 插入TB510/TB520/TB710/TB720机架，柜内IP20，DIN导轨或机柜固定 |
| 合规标准 | CE、UL 61010-2-201、IEC 61000-6-2/4、IEC 61131-2 |
| 编程环境 | Control Builder M / Automation Builder（严格来说，它只在固件v3.2以上支持HART 7完整特性，老版本只跑HART 5） |
| 物理尺寸/重量 | 约114×130×45 mm，≈0.4 kg |
产品介绍
数据驱动来看，这块UAD155A0111是AC 800M机架上最常被询价的高密度AI卡之一——在某电厂DCS改造项目里碰到过，原有S800系列AI卡只有8通道，机柜空间不够，换成这块16通道HART模块后，单机架省出3个槽位，布线工时砍掉差不多30%。它的定位不是普通采集卡，而是把过程变量和智能仪表诊断揉在一起的“双通道入口”：模拟量进PID，数字HART帧直接送给Asset Optimizer做阀门特征曲线和预维护报警，不用额外拉通信线。现场实测发现，在变频器旁强电磁干扰机柜里跑满16路4–20 mA，共模抑制比>100 dB @50/60 Hz，读数抖得比老式AI卡小一个数量级，这对PID稳定很关键。
商业侧上，采购员盯的是两点：单价比8通道AI贵但每点成本更低，且原厂虽已推AI835等新型号，UAD155A0111在800xA v6.x仍完全兼容，备件流通量大、交期稳。对运行中的电厂或化工厂，它最大的差异化是“不停产换卡”——热插拔支持（机架带电拔插需先软件禁用通道），能把非计划停机风险压到分钟级。不适合的场景也直说：如果你只需要纯电压输入且不用HART，同系列UAD149或AI810更便宜；另外模拟量输入模块不做通道间隔离，外部需加安全栅处理本安回路，别指望这块卡替你解决防爆分区问题。请以原厂手册为准。
替换与升级建议
✅ 直接替换
- UAD155A0xx早期批次（如UAD155A0001）：同物理尺寸、同背板引脚定义，插上即跑，只需在Control Builder M里加载3BHE029110R0111的GSD文件；现场实测发现老固件v2.x要升到v3.0以上才能识别HART 6，升级约15分钟停机窗口，无硬件成本。
⚠️ 软件兼容（需改配置）
- AI810（8通道非HART AI）：逻辑可复用但I/O映射要重配，通道数减半意味着机架槽位翻倍，改点表+下装大约2–4小时工程费，硬件差价约每点贵18–22%（以太原市场2026 Q2报价）。
- AI835（新型16通道HART AI，高密度）：接线端子排不同（TB840A vs TB850A混用要注意），需换机架前连接器并重做端子图，工程量约半班，但长期看精度略提升到±0.05% FS，适合新建项目而非紧急备件。
❌ 硬件不兼容
- S800系列旧款AI625：背板总线协议不互通，插不进AC 800M机架，只能依赖库存或整体升级为800M站（成本高、涉及控制站迁移，不建议只为换AI卡）。
- PM864 CPU模块：完全不同类型，这是处理单元不是I/O，硬插会烧背板，别试。
