描述
产品详情

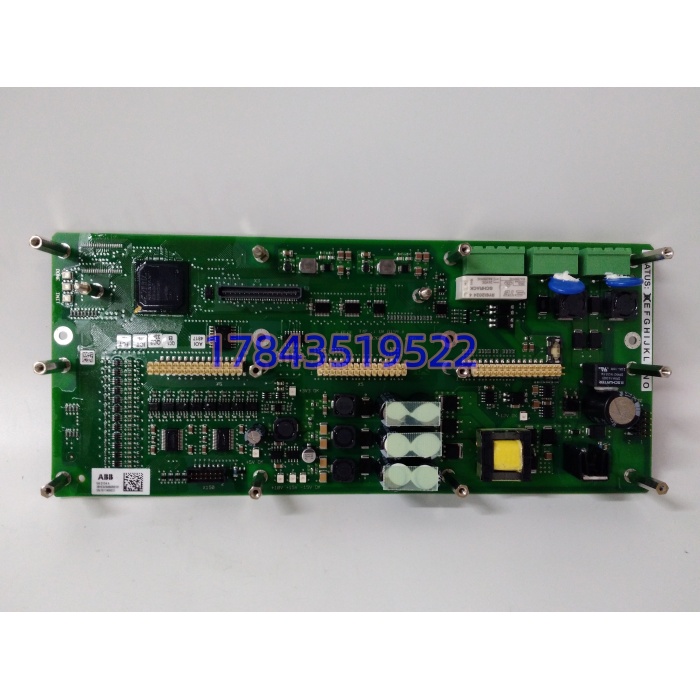

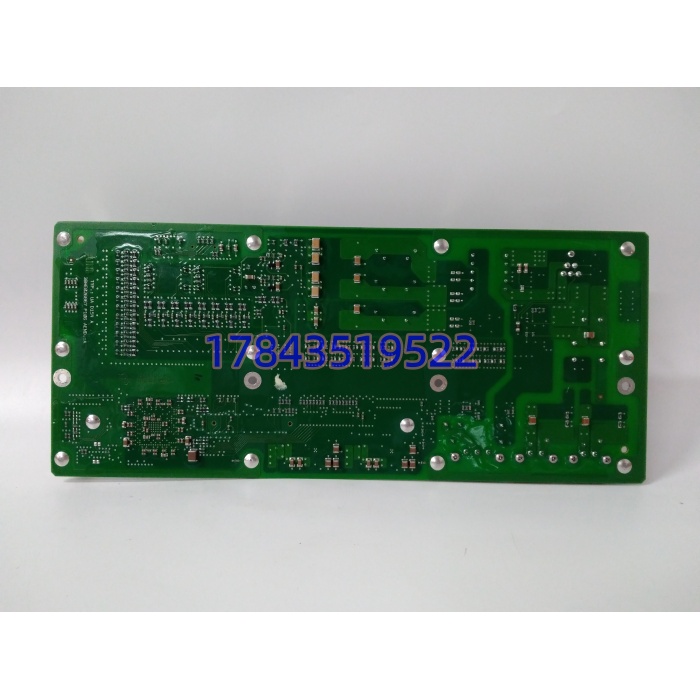

· 型号：UAD154A
· 品牌：ABB
· 系列：ACS6000 / ACS5000 中压传动（IGCT 功率链）
规格参数
| 项目 | 参数（以 ABB 3BHE026866R0101 手册及 ACS6000 功率柜图纸为准，需核对硬件尾标） |
|---|---|
| 适用系统 | ABB ACS6000/ACS5000 中压传动；IGCT 功率柜（4.0~7.2 kV 级）；部分 SYNCHRODRIVE 同步机传动 |
| 驱动对象 | ABB 5SHY/5SNG 系列 IGCT（如 5SHY 35L4510、5SNG 0150L0001） |
| 触发输入 | 光纤接收主控脉冲（CDP312/AGDR 输出），波长 850 nm，速率约 10 MBd |
| 门极输出 | 隔离推挽输出，开通 +15 V ~ +20 V / 关断 -15 V ~ -20 V，峰值电流可达 ±20 A（依 IGCT 型号） |
| 保护功能 | desat（退饱和）检测 <2 μs 响应；di/dt 监测；门极欠压锁定；IGCT 结温估算；故障光纤回传 |
| 隔离能力 | 门极驱动对功率地 >2500 V RMS（光耦+变压器隔离）；各通道间电气隔离 |
| 供电 | 从功率柜取隔离辅助电源（典型 ±20 V / +5 V），经板载 DC/DC 变换；无外供端子 |
| 诊断 | 前面板/板上 LED（PWR/FLT/READY）；故障光纤回传主控；部分版本支持串行诊断链 |
| 机械/安装 | 插装于 IGCT 功率单元正面，经弹性压接件紧贴 IGCT 门极端子，强制风冷或冷壁散热 |
| 环境 | -25~+70℃运行（存储 -40~+85℃）；湿度 5~95% 非凝露；海拔 ≤2000 m（>1000 m 需降容） |
| 状态 | 原厂随 ACS6000 早期版本 EOL，新项目推 ACS6080/ACS6090，存量市场为拆机/翻新/第三方维修 |
产品介绍
UAD154A 是 ABB 中压传动里 IGCT 功率链的”最后一公里”——主控算好了什么时候开什么时候关，脉冲经光纤甩到 UAD154A，它负责把那几毫安的光信号变成能推动 IGCT 门极的安培级电流。说白了，它就是 IGCT 的”点火线圈”。ACS6000 之所以敢标 4.0~7.2 kV 直挂、不用输出变压器，靠的就是 IGCT+UAD154A 这套门极驱动链的开关速度和可靠性。它不跑控制算法，不做通讯，不采集模拟量，正活就是在微秒级时间内决定 IGCT 是导通还是关断，同时盯着器件别炸。
坦白讲，这块板子在二手市场的认知度比它实际重要性低太多。很多人看到 UAD154A 以为是某种模拟量 I/O 卡，结果买回来发现插不进 AC 800M 机架——因为它根本不是控制层的卡，是功率层的驱动板，物理形态、连接器、散热方式全不一样。和 ABB 早期的 AGDR-71C 驱动板比，UAD154A 的 desat 响应更快（<2 μs vs 5 μμs）、门极输出能力更强，适配更大电流的 IGCT。和西门子 Sinamics SM150 的 IGCT 驱动比，ABB 这套的优势在于门极回路和 IGCT 封装一体化设计，寄生电感极小，关断尖峰比分立方案低 30% 以上。但代价是： 几乎只能配 ABB 自家 IGCT，第三方器件插不上，生态封闭但性能极致。
应用场景与行业案例
我在现场遇到过最惊心动魄的，是某铁矿球磨机 ACS6000 传动报”IGCT Desat Fault”，三块 中一块 FLT 灯常亮。拆下来发现驱动板背面靠近门极输出端的一片 SMD 电阻焦了——前一天夜班操作员强行多次启停，IGCT 关断时 di/dt 超限，desat 保护动作但门极驱动 IC 受了内伤。备件库有一块同型号拆机板，但卖家没说 A01 和 A03 的固件差一档。直接装上后传动一启动就报”Gate Drive Mismatch”，三块驱动板之间光纤握手失败。最后把原坏板的 EEPROM 配置 dump 出来，对比发现 A03 增加了 di/dt 阈值自适应算法，A01 没有。临时把 A03 的固件降级到 A01 兼容版本，传动勉强跑起来，但 di/dt 保护灵敏度降了一档，一周后安排整机停机彻底换了全套 A03 驱动板。电气主管说：”以后 IGCT 驱动板备件，不光型号要对，A 尾号必须对，这是功率链，不是插上灯亮就行的。”
典型场景：
- 矿山球磨机主传动： 直挂 6.6 kV 电网， 驱 5SHY 系列 IGCT，低速重载启动扭矩大，门极驱动必须保证开通脉冲足够宽、关断负压足够深，否则 IGCT 关不断直通炸管。
- 船舶电力推进：ABB Azipod 吊舱推进器用 变频， 在盐雾、振动环境下长期运行，要求门极驱动光耦 CTR 长期稳定不漂移。
- 冶金轧机主传动：热连轧粗轧机 10 MW 级电机， 四象限运行， 需在再生制动时快速关断 IGCT，防止直流母线过压。
- 海上风电变流器：早期 ABB 中压风电变流方案用 IGCT+，要求驱动板在 -30℃ 低温下门极电容充电特性不劣化。
- 水电抽水蓄能机组：电动/发电双向运行， 做变频启动， 需适应从几 Hz 到 50 Hz 全频段门极驱动参数自适应。
真实案例：前年华北某铁矿，Φ7.9 m 球磨机 传动在满载启动瞬间报”Phase U IGCT Desat”。停机检查 （U 相上桥臂）外观无明显烧痕，但 FLT 灯微亮。库房领出一块 3BHE026866R0101 拆机板，卖家说是”测试正常”。装上后传动自检通过，但一带载就报同样的 desat 故障。我们用示波器抓门极波形，发现新板的开通脉冲上升沿比原板慢了约 300 ns（原板约 180 ns，新板约 480 ns），导致 IGCT 开通损耗增加、结温上升更快，desat 阈值提前触发。查拆机板的生产日期，发现是 2012 年的老批次，门极驱动 IC 的开关特性已经漂移。最后找 ABB 授权服务商对该板做门极驱动参数重校准（调开通电阻、关断负压斜率），波形恢复接近原板水平，传动满载试运行通过。电气工程师感慨：”IGCT 驱动板不是灯亮就行，门极波形的纳秒级差异就能决定炸管还是过关。以后这类备件必须上示波器看波形，不能只靠眼睛看灯。”
