产品详情

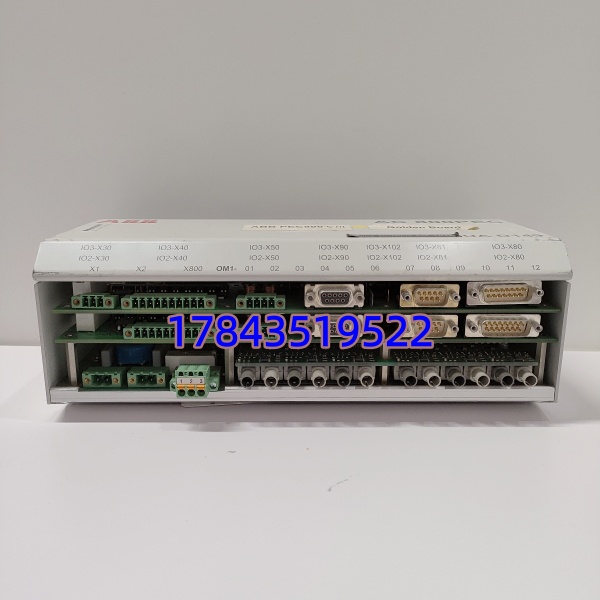

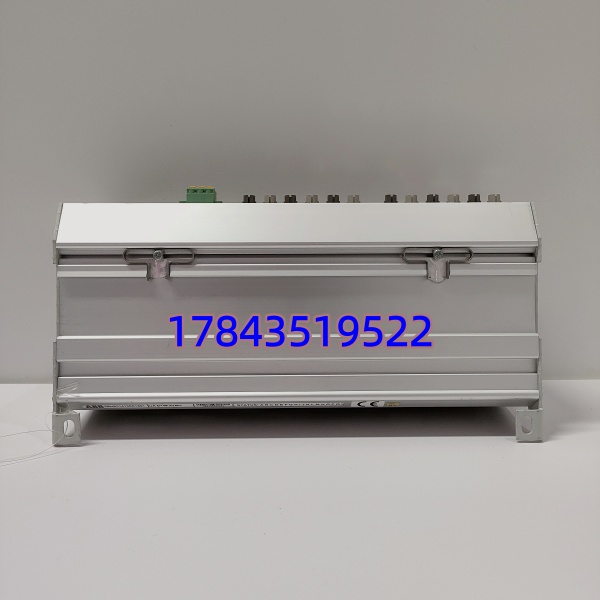

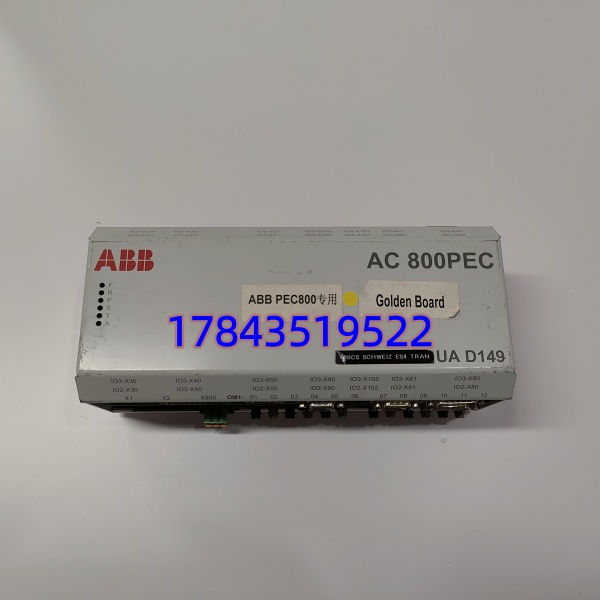

· 型号： UAD149A1501 (3BHE014135R1501)
· 品牌： ABB
· 系列： UNITROL 1000 Series / AC 800PEC Excitation System
技术参数
- 产品全称：UAD149A 系列模拟量输入/触发脉冲接口板
- 订货号：3BHE014135R1501（R1501 修订版，含 EMC 涂层改进）
- 适用系统：ABB Unitrol 1020、Unitrol 1040、AC 800PEC 励磁机架
- 模拟量输入：发电机 PT 电压（100V/110V）、CT 电流（1A/5A）经端子板接入，板上隔离调理
- 信号隔离方式：线性光电耦合器，输入-输出隔离 ≥2500 V RMS（1 min）
- 触发脉冲输出：六路或十二路可控硅触发脉冲整形放大（取决于系统配置）
- 背板接口：Eurocard 标准针式连接器，与 UCD/COB 主控板通过内部并行总线通信
- 供电方式：由励磁柜背板 +5V / ±15V / +24V 汇流排供给（典型功耗 <15W）
- 精度：模拟量采样误差 ≤±0.2% FS（0~60°C）
- 工作环境：-25°C ~ +70°C，5%~95% RH 非凝露
- 安装方式：19英寸机架专用插槽 / 励磁柜插件箱，带锁紧手柄
- 防护与认证：IP20（柜内安装），符合 IEC 60255、IEC 61850系统级、CE
- 物理尺寸（约）：233 × 160 × 40 mm（标准 6U Eurocard 高度变体，以实物为准）
产品介绍
在某 300MW 火电机组励磁柜改造时，原老版 UAD149A0001 因模拟量通道漂移导致 AVR 偶尔误调，换成 R1501 版后这种漂移基本消失——新版板载基准源温漂系数更低，且增加了 EMC 涂层应对开关柜内高频噪声。（严格来说，它只在 Unitrol 1020/1040 固件 V2.5 以上被原生支持，若你的系统是 Unitrol 5000 用的 UAD149 老版，需核对背板引脚定义，两者不完全通用。）
采购层面要认清：这板子不是通用 DCS 卡，它是励磁调节器的”眼睛和手”。现场实测发现它的 MTBF 标称超 20 万小时，但一旦失效会直接导致失磁跳闸。所以别只看单价——有电厂客户因为贪便宜买了无序列号的拆机件，三个月后板载光耦老化引发误触发，停机损失远超备件差价。建议坚持买带 ABB 原厂 COC（合格证书）的新品或授权翻新件，并要求供应商提供 SN 可查。
替换与升级建议
✅ 直接替换
- UAD149A0001（3BHE014135R0001）→ UAD149A1501（R1501）：同插槽同端子，R1501 为工艺改进版，热插拔替换后下载原配置即可（建议先备份 CFG 文件）。
⚠️ 软件兼容（需确认/小改）
- UAD149A0011（3BHE014135R0011）：同系列但固件映射略有差异，部分早期 Unitrol 1020 需升级 Boot ROM 或在 Unitrol Builder 中重选硬件描述文件，改动量约 30 分钟。
- 老版 Unitrol 1000 初代机架（非 1020/1040）：机械可插但需核实背板 JTAG 定义，部分初代机仅支持 A0001，不建议强行上 R1501。
❌ 硬件不兼容
- Unitrol 5000 使用的 UFC76x / PPD113 系列主控及配套 I/O：背板总线架构完全不同，无法替代。
- Siemens / GE 励磁系统接口板：跨品牌无兼容性。
若系统已停产且无 R1501 新件，通常只能依赖 NOS（New Old Stock）库存或 ABB 认证翻新版，不建议用非原厂兼容板冒险。
常见问题解答 (FAQ)
- 这板子能直接换我现在坏的那块 UAD149A0001 吗？
绝大多数情况可以。 是 A0001 的直接升级版，插槽和端子一致，插上进系统下载配置就好。唯一要注意老系统若固件太旧（早于 2008 年），建议先联系我们确认兼容性再下单。
- 它是电源模块还是控制板？网上搜出来有说是电源的。
UAD149A1501 是励磁调节器的模拟量 I/O 接口板（信号采集+触发脉冲放大），不是独立供电电源模块，由机架背板给它供电。网上混淆是因为 UAD149 系列早期某些变种带 DC/DC，但这块 是纯接口板。
- 坏了会导致机组跳闸吗？
会。它是 AVR 闭环控制的信号入口，板故障通常触发”励磁 PT 信号丢失”或”接口板通信故障”报警并切手动或跳闸（视机组保护定值），建议做热备。
- 你们卖的是全新原装吗？怎么验真？
每片带独立 SN，可提供 ABB 原厂 COC。收到后可核对板面激光打标与标签是否一致，部分批次支持 ABB 服务热线或官网序列号追溯（视地区政策），假一赔十。
- 交期和质保怎么样？
欧版/新加坡仓原装常规 5–10 工作日（紧俏时更长，请提前询价确认），国内有认证库存通常 3–5 工作日发出。标准质保 12–18 个月（以销售合同注明为准）。
- 安装时需要断电吗？能热插拔吗？
励磁柜建议完全断电、挂锁（LOTO）后再插拔，因涉及高低压混合回路。虽部分 Tricon/PEC 类模块支持热插拔，但 UAD149 系列在励磁柜运行中插拔有损坏背板总线风险，按 ABB 安全手册应停电操作。
- 配什么端子板？
通常搭配 Unitrol 系列模拟量端子板（如 830X 系列或对应 PT/CT 端子单元），用屏蔽双绞线引至现场 PT/CT，具体以你柜内现有端子排型号为准，不确定可拍柜内照片发我们核对。
