描述

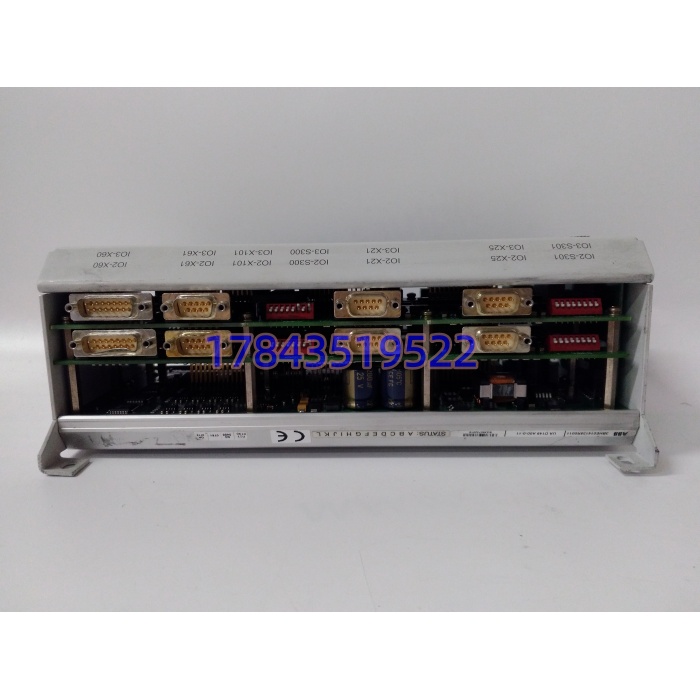

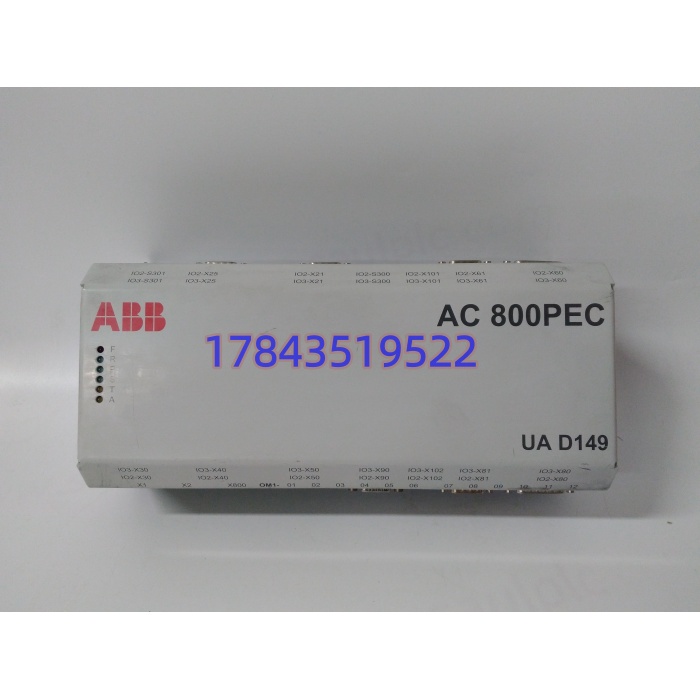

产品详情
· 型号：UAD149A00-0-11（3BHE014135R0011）
· 品牌：ABB
· 系列：S800 I/O
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 通道数 | 16 路独立 RTD 输入 | 单端共模，非差分 |
| 支持传感器 | Pt100（IEC60751）、Ni100、Cu10、Pt50（软件可选） | 电阻范围 0~400Ω 典型 |
| 接线制式 | 2 线 / 3 线 / 4 线，组态切换 | 3 线自动算引线电阻扣除，4 线最高精度 |
| 分辨率 | 18 位 ADC | 有效 17 位+符号，非 16 位 |
| 精度 | ±0.1% of span（25℃），全温 ±0.2% | Pt100 在 0℃ 偏差 <0.3℃ |
| 测量周期 | 约 200ms / 全 16 通道一轮 | 受 S800 总线扫描制约 |
| 引线补偿 | 3 线/4 线硬件补偿，软件折算到 Ω | 2 线制不补偿，导线电阻直接进误差 |
| 断线检测 | 每通道独立，开路/短路均报 | 进控制器系统变量 Quality=Bad |
| 通道隔离 | 500Vrms 现场-系统，通道间不隔离（共模） | 所有通道共享 RTD 公共端 |
| 背板接口 | S800 I/O 专用串行背板 | 配 TB840（单）/TB841（冗余）基座 |
| 供电 | 背板 24VDC（典型 200mA），无外接端子 | 由 S800 机架电源模块分配 |
| 端子配套 | TU810/TU812/TU813（依基座） | 模块本体无接线端子 |
| 工作温度 | 0~+60℃ | 机柜内长期 55℃ 正常 |
| 存储温度 | -40~+85℃ | 库存堆料无特别恒温 |
| 防护等级 | IP20（机柜内） | 不防水 |
| 尺寸/重量 | 约 120×90×65mm / 0.3kg | 单槽宽 S800 卡 |
| 认证 | CE / UL / IEC 61010 / 本安版 Ex ia | 本安版后缀不同，采购核对 |
| 生命周期 | 随 S800 体系进入备件期 | 原厂仍可订 RPP 交换件 |
| 易混型号 | AI835（4–20mA+HART）、AI801（8AI）、UAD149（UNITROL 励磁版） | 渠道页常把 AI835 参数贴 UAD149 上 |
产品介绍
UAD149A00-0-11 在 I/O 机柜里干的是”温度感知”的活：现场 Pt100 三线制进 TU812 端子板，模块内部 18 位 ADC 逐通道采样，3 线制时自动用第三根线算引线电阻并扣除，换算成 Ω 再查 Pt100 分度表变 ℃，经 背板送 AC 800M 的 PM856/PM866 做 PID 或报警。它不跑控制逻辑、不解析 HART、不驱 IGBT、不输出 24V 电源，就是一片高精度电阻-温度转换电路。和 AI835（4–20mA+HART 变送器输入）是亲兄弟但分工清楚：AI835 吃变送器电流，UAD149 直接吃铂电阻，中间省掉变送器环节，适合锅炉壁温、反应釜夹套、空分塔多点点温这种”变送器多了反而不划算”的场景。
坦白讲，这模块渠道页水分最大的是把”UAD149″这个功能名在不同平台复用导致的张冠李戴： 里的 UAD149A00-0-11 是 RTD 卡；UNITROL 1000 励磁柜里同叫 UAD149 的板子是带 32 位 DSP 的 Combi I/O（采机端电压/转子电流、出触发脉冲）；ACS800 变频器里同物料号又被写成 IGBT 门极驱动板——三块板 ABB 内部都挂过 3BHE014135R0011 这个大号，但硬件平台、背板、固件全不通。采购时认准”S800 I/O + UAD149A00-0-11 + TB840 基座”三位一体，别光看 3BHE014135R0011 九个字符就下单，否则发过来可能是励磁柜的 DSP 板，插 机架根本不认。
应用场景与行业案例
我在电厂遇到过最阴的故障：#3 炉后屏过热器 12 个壁温点（全是 Pt100 三线制进 UAD149A00-0-11）周期性同时漂 +2.5℃，SOE 不报断线，AI835 邻槽的其它温度正常。查了一周，最后发现是 TU812 端子板该模块的”三线制公共补偿线”端子螺丝松了一颗，接触电阻随机柜温度昼夜变化在 0.3~0.8Ω 间漂，3 线补偿算法把这根线的阻值变化全算进引线补偿里，导致所有通道同方向漂。紧螺丝后零漂移。这类”RTD 卡没坏、温度集体抽”的故障，九成在端子板不在模块。
- 火电厂锅炉壁温：后屏/水冷壁/过热器 60+ 点 Pt100 三线制进 UAD149A00-0-11，18 位分辨率能分辨 0.1℃ 级壁温变化，超温报警提前 3~5 秒。
- 炼油反应釜夹套：釜体 8 点 Ni100 测夹套温度，4 线制接法消除 30 米补偿导线误差，PID 控温精度 ±0.5℃。
- LNG 接收站：储罐壁温多点 Pt100 进 ，UAD149 的 500V 隔离扛住罐区防雷接地电位差。
- 空分塔主冷凝蒸发器：低温 Pt100（-195℃ 段）进 ，分度表走 IEC60751 扩展段，不丢分辨率。
- 化工厂聚合釜：釜内 3 线 Pt100 经防爆安全栅进 本安版，SIL2 架构下做反应温度联锁。
前年去山西一个 300MW 老厂，凌晨 2 点 DCS 画面 #1 炉水冷壁 16 点壁温全变”???”（Quality Bad）， 前面板 MOD 灯红闪。备用模块库房有，但老师傅不敢换——怕组态丢了。我让先读控制器诊断：是模块内部 18 位 ADC 参考电压源 ECC 告警（EEPROM 里标”Ref Osc Drift”），程序没丢只是采样链断。 机架切维护模式、停该槽 24V 背板电、拔旧插新（TU812 端子不动，现场线零扰动），上电后 总线自动重读模块标识，控制器里该模块组态（16 通道全是 Pt100 三线制）原样生效，壁温 20 秒恢复 Good。老师傅说：换 RTD 卡最怕两件事——TU 端子动错线、新卡固件和 机架版本不匹配拒识别；前者丢信号，后者丢时间。
