描述
产品详情

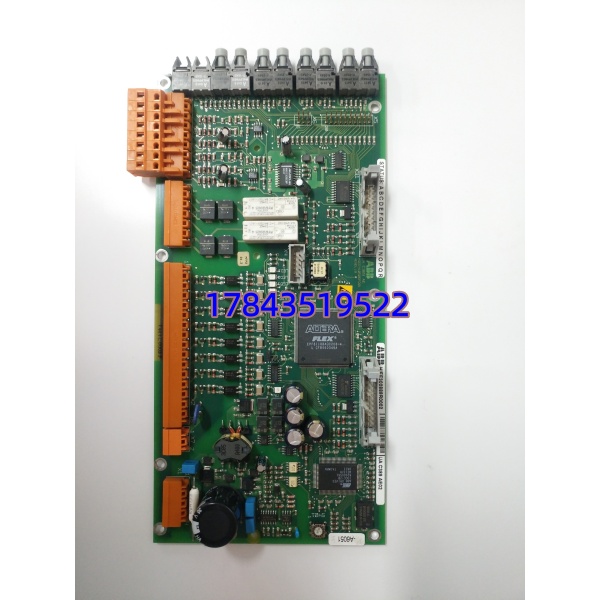

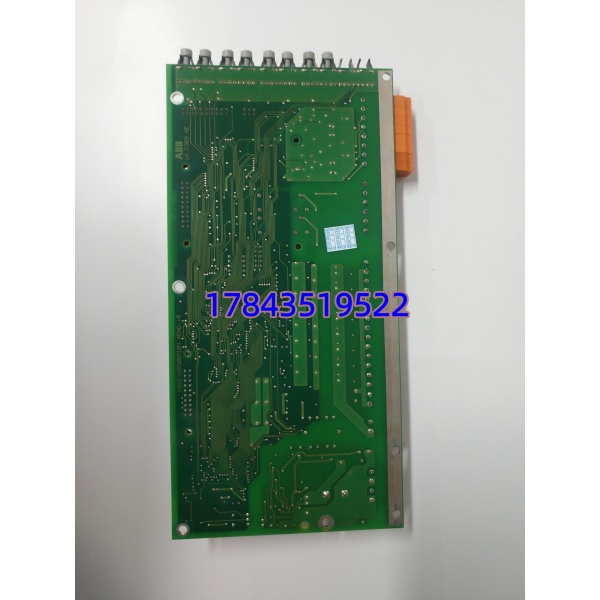

· 型号：UAC389AE02
· 品牌：ABB
· 系列：System 800xA / AC 800M 控制器通用处理单元（GCU）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | UAC389AE02 |
| 订货号(Order Code) | HIEE300888R0002（等效 3BHB001336R0001） |
| 模块定位 | 通用控制单元(GCU) / 控制器处理核心，配PM86x/PM89x机架背板 |
| CPU | 双核 32-bit RISC 处理器 |
| 主存储器(RAM) | 1 GB DDR3（用于运行时控制数据及I/O缓冲） |
| 非易失存储(Flash) | 8 GB（应用程序、参数、历史缓存） |
| 通信接口—板载 | 2× 冗余 10/100 Mbps Ethernet（RJ45，Control Network），1× RS-232C（调试/本地） |
| CEX-Bus扩展支持 | Profibus DP/PA、Modbus RTU/TCP、DeviceNet、Foundation Fieldbus（需对应CEX卡） |
| 冗余支持 | 支持CPU 1:1热备冗余（需配对相同模块+冗余套件），自动切换<100ms |
| 电池备份 | 内置超级电容＋可选外部电池盒，保持RAM数据（断电保留典型72h～依据电池状态） |
| 供电要求 | 通过背板取电，标称 24 V DC（±10%，由PM86x电源模块提供），典型功耗≈14 W |
| 安全等级 | IEC 61508 SIL2（PM865＋SM810/SM811组合可达SIL3） |
| 工作温度 | 0～+60℃（机柜内），存储 -40～+85℃ |
| 防护/安装 | IP20，插入AC 800M控制器机架（PM861/PM864/PM865/PM866/PM891机箱），DIN导轨兼容底座 |
| 认证 | CE / UL / cUL / RoHS，符合 IEC 61131-2、IEC 61000-6-2/4 |
| 状态指示 | RUN / ERR / I/O / COM 多色LED，便于现场快速判据 |
产品介绍
控制室里最怕的不是程序写错，是CPU板莫名挂掉导致全装置切手动——某化工厂就因为老款UAC387在高温季反复复位，后来整体换成UAC389AE02，双核RISC加1G内存跑复杂顺控不再出现扫描周期溢出。这块GCU本质上就是800xA/AC 800M控制器家族的”大脑芯片载体”，承担控制逻辑解算、I/O映像刷新、事件队列管理以及与操作员站/上位网络的实时数据交换，你的CFC/SFC/FBD程序最终都在这上面周期性执行。
采购角度它的核心价值三点：一是冗余切换<100ms保装置不停车（对有ESD联锁的机组很重要），二是8G Flash足够存大型装置的应用程序+趋势缓存不必外挂历史站，三是CEX-Bus可扩现场总线省掉单独网关费用。注意这玩意儿已属成熟期产品部分地区EOL公告前后交替，交期可能跳到4-8周——关键装置建议按N+1备库，我们出货前会做全功能模拟加载测试并贴合格标贴。
替换与升级建议
✅ 直接替换
- 同型号 UAC389AE02 HIEE300888R0002（不同批次/版本AE02 vs AE01若固件兼容）——程序及组态不变，断电拔出旧板插入新板，引导后自动从CompactFlash/背板下载应用，约5-10分钟恢复运行。建议新旧固件版本一致避免变量对齐问题。
⚠️ 软件兼容（需确认底板/固件或小幅改动）
- UAC388AE01 / UAC387AE01（旧版GCU）——概念上升级替代，但需确认PM底板版本是否支持（AC 800M MkII机架通常可，MkI某些早期背板不行），Control Builder工程文件通常无需改逻辑但要求软件版本≥对应SP，个别老项目若用了废弃功能块需重新编译。改动工作量约0.5人天验证。
- PM891（集成CPU型控制器，内置处理单元）——功能更高阶，若原系统允许整体升PM891则需换底板+电源重新组态，属系统级改造而非简单插板替换，成本显著增加。
❌ 硬件不兼容
- S800 I/O模块（AI/AO/DI/DO）、通信接口模块（CI854/CI867）、Advant 控制器MasterPiece 200系列CPU——物理插槽、背板定义完全不同，不可互换。
- UAC系列辅助继电器模块（电厂UAC Unit Auxiliary Controller保护屏用）——虽名字相似但属二次保护设备，与DCS控制器GCU无任何兼容关系。
若无直接现货可替代且系统停产，只能寻验证二手/翻新件或评估整套控制器升级至PM89x方案，不建议用拆机件无测试报告。
