产品详情

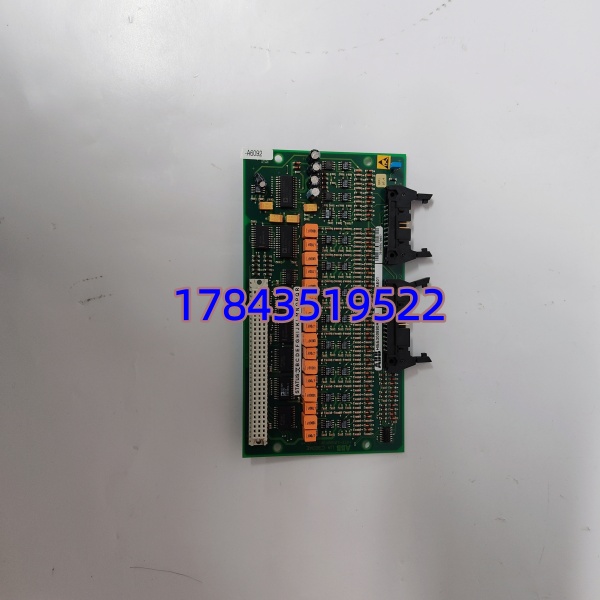

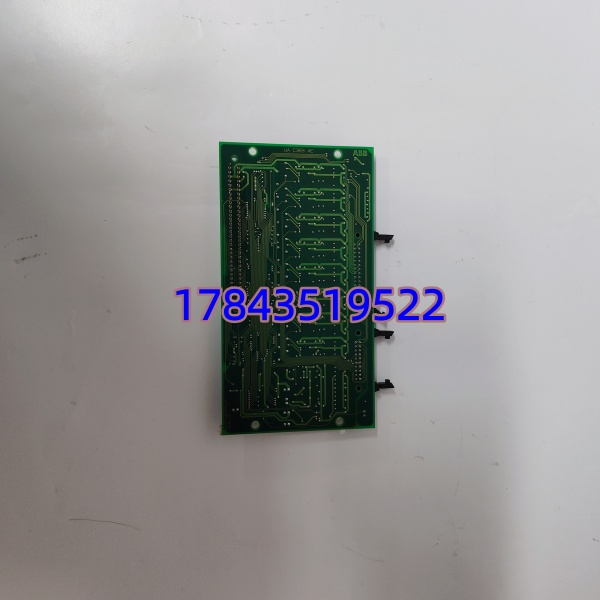

· 型号：UAC383AE01
· 品牌：ABB
· 系列：UNITROL 5000 / 6000 励磁系统 — 励磁控制处理模块（Control Board / AVR CPU）
规格参数
- 模块全称：Excitation Control Unit / AVR Processor Board（UAC383AE01）
- 订货号：HIEE300890R0001
- 适用系统：ABB UNITROL 5000（UN5000），部分兼容 UNITROL 6000 机箱（需核对机架插槽定义）
- 处理器：32-bit 工业 RISC（ARM9 类架构，需核对具体 Rev.），运行专用励磁固件
- 辅助供电：DC 24V ±15%（典型 18–30V DC），功耗 ≤15W
- 模拟量输入(AI)：PT 电压采样（100V/110V AC 比例输入）+ CT 电流采样（1A/5A AC），另有 4–20mA 辅助 AI（通常 4–8 路，依版本）
- 数字量输入(DI)：24V DC 干/湿接点，通常 8–16 路（远方/就地命令、保护闭锁、试验开关等）
- 数字量输出(DO)：继电器或 OC 型，通常 4–8 路（报警、故障、就绪、灭磁开关命令等）
- 模拟量输出(AO)：通常 2–4 路 4–20mA（励磁电流/电压回读、AVR 状态上送）
- 触发脉冲输出：光纤或 TTL 电平触发脉冲至功率柜可控硅（与 UP 系列脉冲放大板配合）
- 通讯接口：RS-232/485（调试/本地 HMI），可选以太网（Modbus-TCP/IEC 61850 依固件版本），与 UNITROL 操作员面板连接
- 控制周期：电压调节环典型 1ms，快速响应 <40ms 阶跃恢复
- 调节精度：静态电压调节精度 ±0.2% ~ ±0.5% FS（IEEE 421.5Class A）
- 保护功能：过励限制(OEL)、欠励限制(UEL)、V/Hz 限制、PT 断线检测、励磁机过流/过压保护
- 隔离耐压：现场 AI/DI 与逻辑侧 ≥1500V AC（光耦隔离）
- 工作温度：-25°C ~ +70°C（运行），存储 -40°C ~ +85°C
- 湿度：5%–95% RH 非凝露
- 防护等级：IP20（模块本体，装于励磁屏柜内）
- 安装方式：专用导轨/背板插槽，插入 UNITROL 控制机箱（通常标记 Slot A / Ctrl），有锁紧杆
- 尺寸（约）：110 × 58 × 47 mm（依具体硬件版本），重量 ≈0.6–0.8kg
- 认证：CE、UL、IEEE 421.1/ IEC 60034-16，船级社依项目配置
产品介绍
UAC383AE01（HIEE300890R0001）是 ABB UNITROL 5000 系列静止励磁装置的 AVR 核心处理板——简单说就是励磁系统的”大脑”。它读取发电机 PT 二次电压、CT 二次电流，运行 PID 或模型预测控制算法算出需要的励磁电流，再通过脉冲放大板触发三相可控硅整流桥，把机端电压稳在规定值，同时管着过励/欠励限制、V/Hz 限制和 PT 断线诊断。
坦白讲，这块板是 UNITROL 屏里最关键的单板之一，但不是通用 DCS I/O 模块，不能插 AC800M 或 Symphony 机架。换板时必须核对：①UNITROL 机箱版本（5000 vs 6000 背板引脚可能有差异）；②固件版本与现系统匹配（新版有时向下兼容但需确认）；③EEPROM/Flash 里的组态参数——部分老系统参数存在板上 Flash，换新板需用 PG 工具下载原参数，否则起不来或限负荷运行。
应用场景与行业案例
痛点：水电站 UNITROL 5000 励磁屏报”AUTO VOLT REG FAIL — AVR BOARD FAULT”，切换手动励磁限负荷运行，无法长期带满负荷。原厂已 EOL 不单独供货建议整机改造，但电厂只差这一块 CPU 板，程序备份完整。
典型场景：
- 火电厂/水电/燃机 同步发电机励磁系统——UNITROL 5000 主控 AVR 板，负责恒电压/恒无功/恒功率因数多模式运行及限制功能。
- 自备电厂/钢铁厂余热发电机组——小机组同样用 UNITROL 系列，UAC383AE01 是常见故障件（电容老化、EPROM 丢码）。
- 电站励磁系统改造过渡期——整机改造预算批不下时，单换故障 AVR 板恢复运行，争取时间规划整体技改。
- 调试/试验备用板——新机投运或大修期间做冷备，避免等待进口交期。
真实案例：
西南某径流式水电站 #2 机（12MW），夜班励磁屏 AVR 板 UAC383AE01 RUN 灯灭、ERR 红灯常亮，自动调压切手动，带不满力。查历史——该板 2003 年投运，从未换过。库房有一块二手测良品（同 HW Rev.），断电拔出旧板（注意先断 24V 辅助电源和拔光纤脉冲线做好标记），插新板、恢复所有接线，上电后通过 PG 工具（UNITROL PC Tool）将备份 .par/.cfg 参数下载进新板，核对 PT 变比、CT 变比、励磁限制值无误，合灭磁开关转自动——AVR OK，机组满负荷并网。全程不到 40 分钟。”比等原厂三个月交期强太多”，值长原话。
