产品详情
· 型号：TP867（订货号 3BSE043664R1）
· 品牌：ABB
· 系列：AC 800M System 800xA — Controller Baseplate（冗余 capable，with Service port & CEX bus）
规格参数
- 产品类型：AC 800M 控制器底板（Baseplate / Backplane），冗余型
- 适用 CPU：PM851/PM856/PM860/PM861/PM864/PM865/PM866/PM891（需核对固件版本支持）
- CPU 槽位：2 个（Primary / Backup），支持 1:1 无扰热备冗余配置
- CEX 扩展槽：1 个，可插通讯模块（CI854A→Profibus DP-V1、CI867→Modbus RTU、CI871→ABB Master 等）
- Service 接口：前面板 1× USB Type-B（Service Port），直连笔记本跑 Control Builder M / 800xA 调试
- 背板总线：ModuleBus 连接 S800 I/O 站（经 TB807/TB852 光缆或 ModuleBus 电缆至第一 I/O 站）
- 供电方式：由插入的 AC 800M 电源模块（SD812/SD822 等）经背板供 CPU 5V/24V；底板自身不自带电源
- 供电要求：系统 24 V DC（范围 19.2～30 V DC），来自 PS 模块；典型整机功耗取决于 CPU+CEX 卡
- 同步接口：冗余 CPU 间经底板内同步总线自动交换状态/数据（无需外接同步电缆，TP830 需，TP867 内置）
- 状态 LED：底板侧面/CPU 上带 RUN/ERR/PRIM/BSL 指示（归 CPU 模块显示，底板提供驱动）
- 安装方式：35 mm DIN 导轨（EN 60715）固定，或螺栓安装于控制柜安装板；可并排与 S800 I/O 机架相邻
- 接线/互联：ModuleBus 出口配光纤或 RJ45（依 I/O 站首站接口 TB807/TB852 类型）
- 工作温度：0 ～ +60℃（存储 -40 ～ +85℃），湿度 5～95% RH 无凝露
- 防护等级：IP20（柜内安装）
- 尺寸/重量：约 185×170×40 mm（D×W×H 近似，依安装方向），≈0.65 kg
- 认证：CE、cULus、G3 防腐（部分版本 ISA S71.04），符合 IEC 61131-2 / IEC 61000-6-2/6-4
- 兼容 predecessor：TP830（老款无 USB Service 口、需外接同步电缆做冗余），TP867 是 TP830 的功能替代/升级版
产品介绍

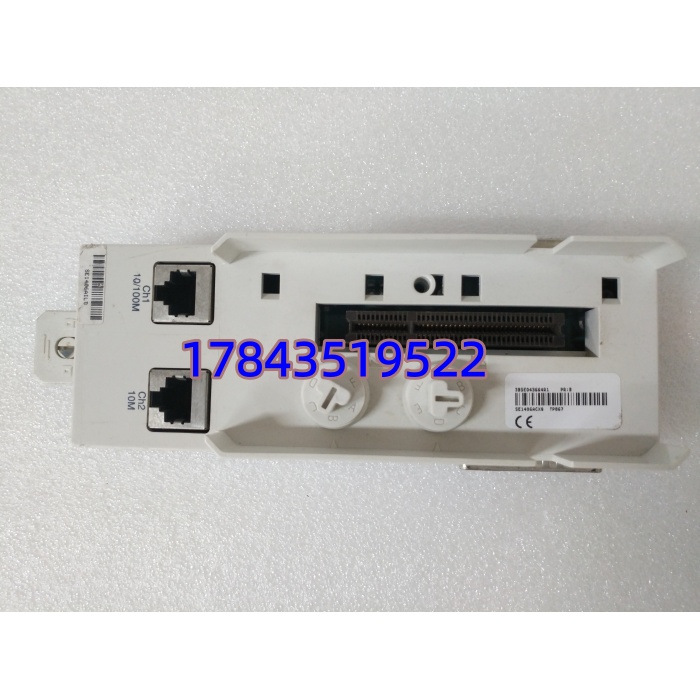

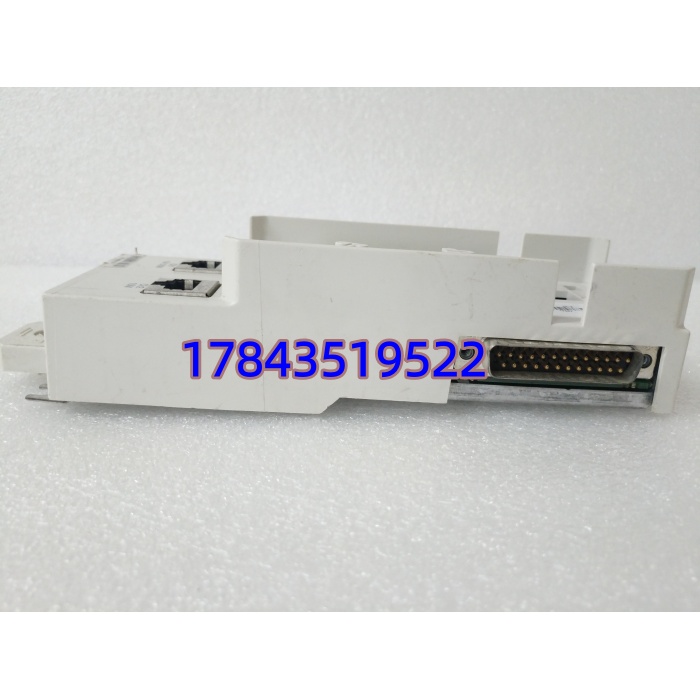

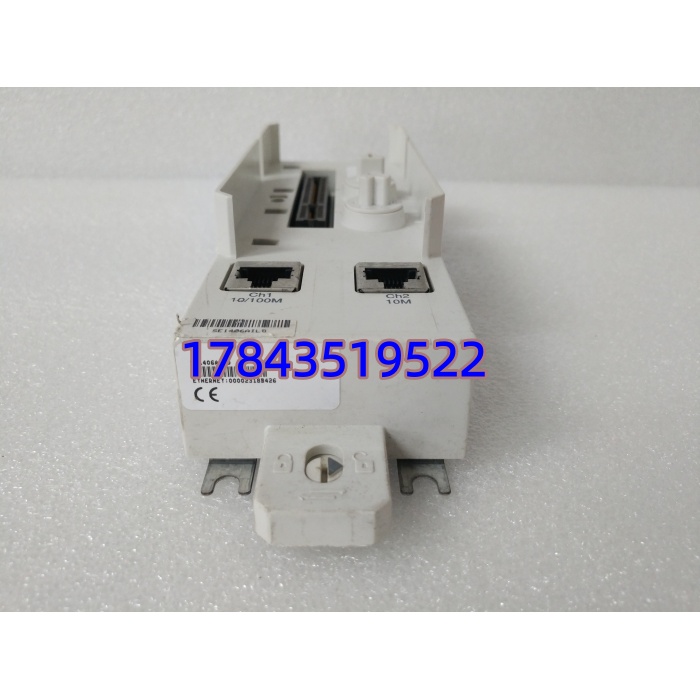

TP867 是 ABB AC 800M 系统的控制器底板——CPU（如 PM865K01、PM891 等）、电源模块（SD812/SD822）、CEX 通讯卡全插在这块板上，不是 I/O 卡也不是电源。它提供背板总线让 CPU 访问 S800 I/O 站，内置 CEX 扩展槽挂 Profibus/Modbus/Master 通讯卡，前面板 USB Service 口让你笔记本直连调 Control Builder M 不用经过网络——现场排障非常实用。
和老款 TP830 比，TP867 多了 USB Service 口且冗余 CPU 同步走底板内置总线（TP830 要外接 TK807F 同步电缆），是主流现役新装和改造替换件。有一点要注意：底板本身无程序无配置，所有参数在 CPU Flash/CF 卡里——换底板时 CPU/电源/CEX 卡整体拔出插新底板即可，工程不需重配（槽位物理一致）。
应用场景与行业案例
痛点切入
化工厂老控制柜原配 TP830，某次冗余同步电缆（TK807F）针脚氧化导致主备 CPU 同步异常报”Backup Not Synchronized”，一直隐性降为单 CPU 运行没人注意。大修升级换 TP867 底板（免同步电缆，内置同步总线），PM865K01 双 CPU 插回，同步状态全绿。这种”看不见的隐患”底板升级能消掉。
典型场景
- 石化/炼油装置 — AC 800M 冗余对(PM865K01×2 + SD822×2 + CI854) 插 ，USB 口供现场工程师离线下装/上传
- 火电辅网 — 锅炉 MFT 辅机控制柜， + PM866K01 冗余，ModuleBus 光缆连首站 S800 I/O
- 冶金/造纸 — 多回路 PID + 顺控，CEX 槽插 CI867 连第三方设备(Modbus RTU 变频器/称重仪表)
- 老系统延寿 — → 原位替换，保留原 CPU/电源/CEX 卡，只需确认 CPU 固件 Rev 支持 （PM86x 较老固件需升版）
真实案例
某污水处理厂 AC 800M 柜 老化腐蚀导致背板 CPU 槽位簧片接触不良，偶发 PM865 重启。停机断电，将 SD822 电源、PM865K01×2、CI854 逐块拔出，拆旧 换 （同安装孔位），插回所有模块，上电 INIT→RUN 约 40 秒，Control Builder M 在线确认冗余同步 OK。运行工说：”早知道换底板顺带去掉那根老同步电缆，少一样要查的。”
