描述
产品详情
· 型号：TP858
· 订货号：3BSE018138R1
· 品牌：ABB
· 系列：Advant
规格参数
- 产品类型：DDCS接口模块底板（Baseplate for DDCS Interface Module）
- 兼容模块：CI858、CI858A、CI858K01、CI872K01
- 系统兼容性：AC 800M、S800 I/O、Advant OCS、Bailey Infi 90
- 工作电源：24 VDC（±10%）
- 绝缘电压：300V AC/DC
- 工作温度：-25℃至+70℃
- 存储温度：-40℃至+85℃
- 防护等级：IP20（也有第三方标注IP65，需核对原厂手册）
- 重量：净重0.5kg
- 产地：美国或瑞典
- 安装方式：DIN导轨安装
产品介绍

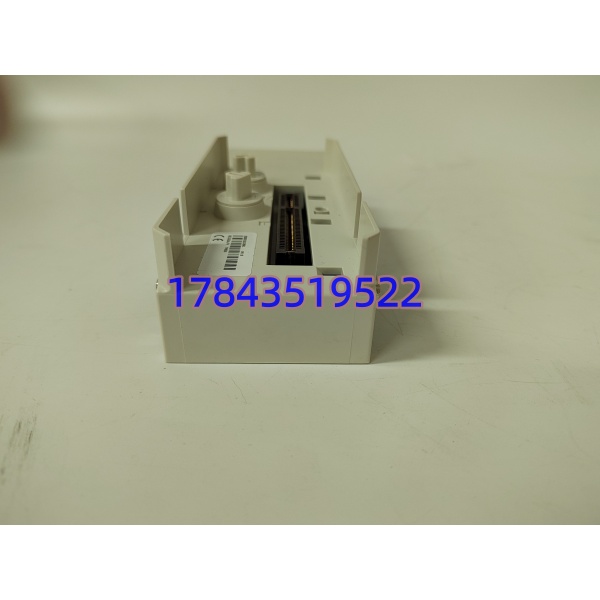

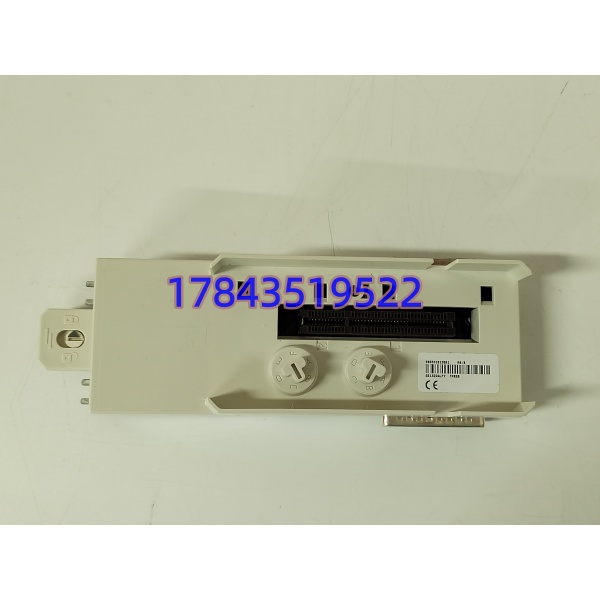

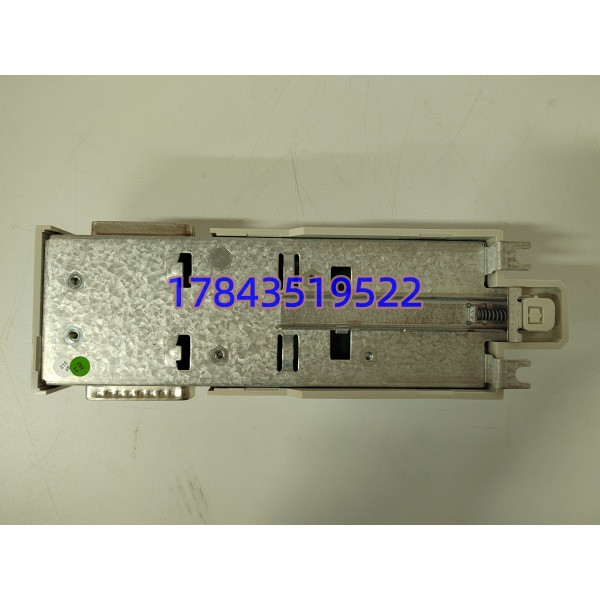

TP858是一块DDCS接口模块的专用底板，说白了就是给CI858这类通信接口卡提供一个物理安装位和电气连接的底座。这东西本身不跑程序，也不处理数据，它干的是脏活累活——给接口模块分配合适的24V电源、把信号线引到背板总线上、同时带线路断路检测功能，哪个通信链路断了它能给你报出来。
在现场集成的时候有一点要注意：这块底板的尺寸在供应商资料里打架了——有的说120×80×95mm，有的说420×320×60mm。看ABB官方产品页的描述，这玩意儿重0.5kg，属于小尺寸的底板，420mm那个尺寸大概率是含包装或搭配机架的尺寸。订货前最好跟供应商确认清楚实际尺寸，别柜子设计好了发现塞不进去。
应用场景与行业案例
痛点切入
组过ABB Advant或者AC 800M系统的人都知道，CI858这类DDCS接口模块不能直接插在机架上，得先有一块底板给它做电气转接和信号分配。换底板这种事最烦的是什么？底板上没有程序，但接线全在它上面，换一块新的意味着几十根线要重新压接，稍微接错一根通信就断了。
典型场景
- 火电DCS改造：老Advant系统升级到AC 800M，原来的DDCS通信链路不变，底板换一块TP858，CI858卡插上去继续用。
- 石化过程控制：800xA系统里挂S800 I/O站，TP858作为CI858K01的底座，实现I/O站与控制器的DDCS光纤通信链路。
- 冶金产线通信中继：DDCS总线需要跨机柜布线，TP858作为信号中继点，把通信信号从A柜传到B柜。
- 水处理SCADA：S800 I/O分布式站点的接口模块安装底座，支持二总线制无极性接线，现场布线容错率高。
真实案例
前年有个做火电维护的哥们跟我说，他们厂老Advant系统的TP858底板上的端子排烧了一个通道，导致一个关键点位的信号时有时无。查了半天发现是端子排进水氧化，铜箔都黑了。换底板听起来简单，但问题是老底板上压接了几十根信号线，一根根拆下来重新做到新底板上，两个人干了大半天。他说了一句话我记到现在：“这种底板看着不起眼，坏一个整柜通信全瘫。备件库里放一块，换的时候谁用谁知道。”
