描述
产品详情

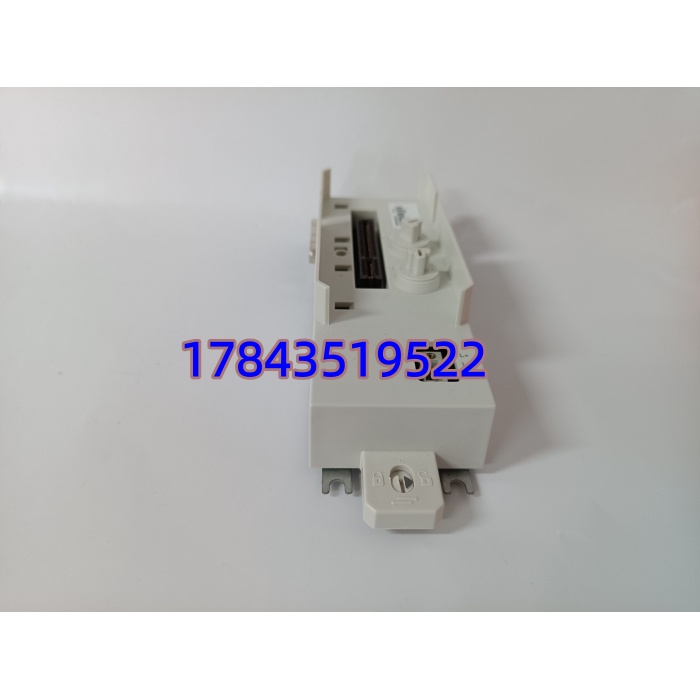

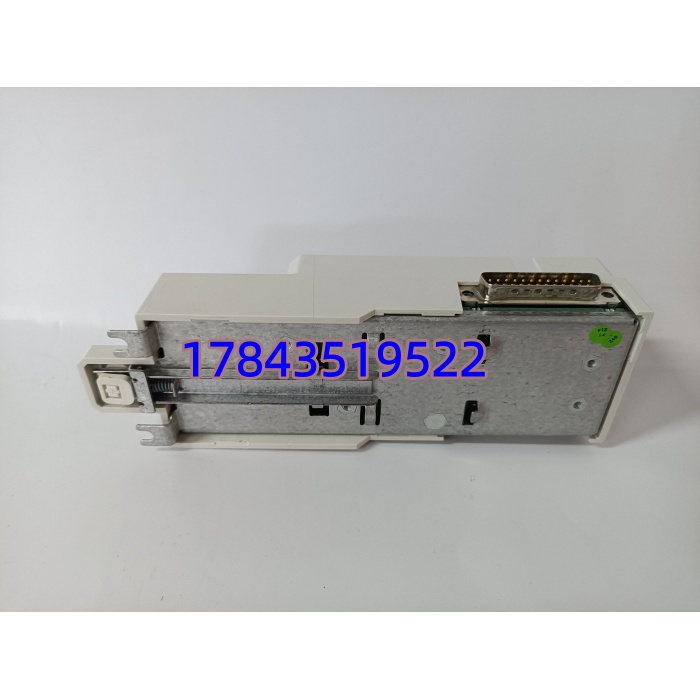

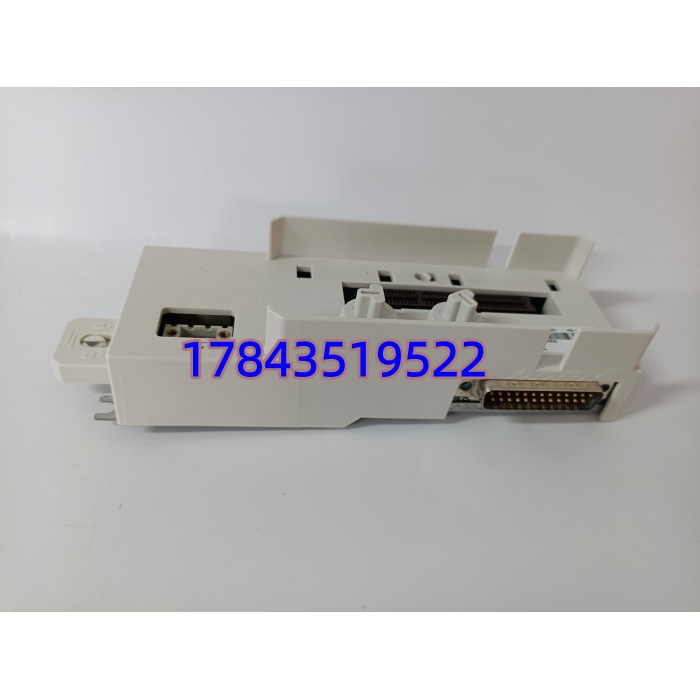

· 型号：TP857（3BSE030192R1）
· 品牌：ABB
· 系列：ABB AC 800M — Baseplate for PM857 / PM858 / PM859 CPUs
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | ABB TP857 Baseplate for AC 800M PM857 / PM858 / PM859 Processor Units (Order No. 3BSE030192R1) |
| 制造商 | ABB Ltd. |
| 物料号 / 交叉 | 3BSE030192R1（TP857 标准版）；PM857AK01 Kit 内含 TP857 + 2×PM857 + 冗余缆 + 电池 |
| 适用 CPU | PM857（3BSE056401R1）、PM858（3BSE056351R1）、PM859（3BSE056352R1） |
| 不可用于（重要） | PM860 / PM864 / PM864A（需 TP830 3BSE012114R1）、PM865 / PM866（亦需 TP830 或其后续 TP83x 变体）——物理插槽兼容但针定义不同插错可能损坏背板或无法启动 |
| 背板功能 | 传递机架 24VDC 系统电源至 CPU 及 CEX-Bus 槽位，提供 CEX-Bus Slot 1 起始电气定义 |
| CEX-Bus 扩展 | 支持其后扩展 BC810/BC820 增加 CEX 槽位挂载 CI854/CI867/CI871 等通信模块 |
| 供电要求 | 由外部 24V DC（典型 19.2–30V）接入 TP857 端子或直接由 AC 800M 电源架馈电，典型 CPU 功耗 15–25W 经此分配 |
| 安装形式 | AC 800M 控制器机架最左 Slot（Slot 1 for CPU），或与 PM 共同插于紧凑架；支持 DIN 导轨单独安装（需固定夹） |
| 尺寸(约) | 宽 1 SU = 约 12.5 mm（与 CPU 同宽），深 × 高 ≈ 150 × 130 mm（含背板连接器突出） |
| 诊断 / 指示 | 无独立 LED（状态由插上 CPU 模块显示），Baseplate 本身无电子 |
| 工作温度 | -25℃ ～ +70℃（柜内），存储 -40℃ ～ +85℃，湿度 5–95% RH 无凝露 |
| 认证 | CE / cULus / DNV / LR，符合 IEC 61131-2 |
| 生命周期 | AC 800M 平台 Active-Mature；TP857 可零星订但受出口影响交期 6–14 周 |
| 配套注意 | 单独买不含 CPU / 电池 / 冗余缆——Kit 版(PM857AK01 etc.)含全套 |
产品介绍
（E 维护者视角切入）现场实测发现 这种无源基单元最常见故障模式不是电路坏而是——背板镀金针长期受热循环氧化致 CPU 偶发”Not Recognized”或 CEX-Bus 模块通信闪断（尤其沿海高湿环境十年以上装置）。某炼油厂 800xA 系统 PM857 报”CPU Hardware Error – Retry”随机出现，清日志重插无果，最后把 拆下用放大镜检查发现 Slot 1 CEX-Bus 针有微氧化暗斑，无水乙醇棉签清理复装恢复。（这里提醒：PM857 红灯报 Hardware Error 先查 背板针氧化和 24VDC 端子扭矩，别急着判 CPU 坏。）底座本身无程序不坏，但它是 CPU 与机架的唯一物理+电气接口——它接触不良或配电端子松直接造成控制器无法启动或随机复位，影响等同 CPU 故障。
严格来说 ，PM864A 用 TP830、PM866 用 TP830（后期批次同外型）——三者外观极似但内部背板连接定义不同，混插可能致 CPU 不启动或背板驱动 IC 受损形成呆滞。按 ABC 分 B 类关键附件（随 CPU 节点数评估），建议按 AC 800M 控制站 /8/9 节点数 N 备 N+1 跨节点互备最低 1 件冷备。新项目若选 PM866 需配 TP830 不是 ——采购时核对 CPU 型号再订对应 Baseplate。
应用场景与库存策略
AC 800M 控制站 /PM858/PM859 必须插 ——无底座或底座背板针氧化致接触不良控制器无法 RUN，整站闭环控制冻结（调节回路切手动、顺控暂停），严重时触发装置部分降负荷。而单独 Baseplate 偶缺货（尤受区域分配影响），等原厂交期影响改造开工或故障替换。
- —每控制站 1 块 （冗余对共用同一 ？No——每 CPU 各插一块 ；标准冗余架 Slot1=主CPU+, Slot2=备CPU+）→ 非它不可因 不兼容 TP830 → 。
- 单 CPU(1oo1) 配置重要节点—无冗余更危险 → 此类节点建议单独备 1 件 （若柜内 已存在可只备 CPU 单体但 Baseplate 老化风险也需评估）。
- 老线延寿 / 新项目—新项目若选 PM866A 需 不是 ；老装置延寿按原 CPU 锁定 NOS。 与 PM864A 在同一机架可共存（分属不同槽位各配 / ），别混淆两种 Baseplate 采购。
- 防呆： ，PM864A 用 、PM865/PM866 用 ——收货核对正面丝印””及物料号 3BSE030192R1；确认现柜 CPU 型号再下单，买错插不报错但 CPU 可能不自检或背板受损变呆滞。
真实案例：中亚某合资炼厂 800xA 共 6 对 冗余控制站。第三年抗震改造挪柜重接线后 #2 站主 CPU RUN 灯不亮 ERR 闪——先疑 CPU 坏，对调确认故障随 走（背板 Pin 氧化 + 拆装中弯了一只针）。库房无单独 （原按”Kit 含底座”思维只备 CPU 单体），原厂询交期 10 周出口待批。最后从停用试验台拆 顶替等新货。事后按建议追补两块 NOS 密封存（全厂 6 站按 N+1=7 理论但资金批 2 块轮换），年度点检加查 Baseplate 背板针氧化及 24VDC 端子扭矩。百欧级 Baseplate 备件挡的是控制器无法启动致全站手动运行。
