描述
产品详情

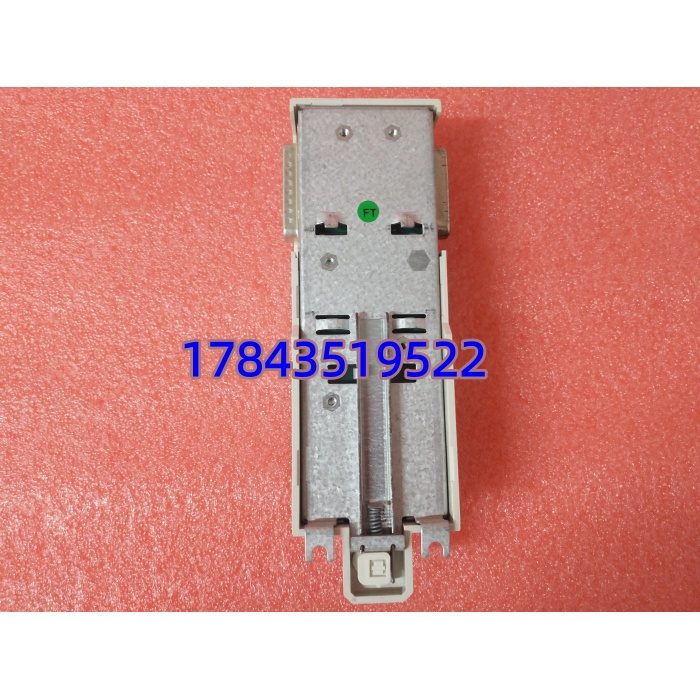

· 型号：TP854（3BSE025349R1）
· 品牌：ABB
· 系列：AC 800M / System 800xA — CI854 Communication Interface Module Termination Unit
规格参数
- 产品类型：Module Termination Unit（MTU）底板，用于 CI854 / CI854A / CI854B 通信接口模块
- 兼容模块：CI854K01（3BSE025961R1）、CI854AK01（3BSE030220R1）、CI854BK01（3BSE069449R1）等全系 CI854 家族
- 总线类型：配合模块支持 PROFIBUS DP / DP-V1（主站或从站）

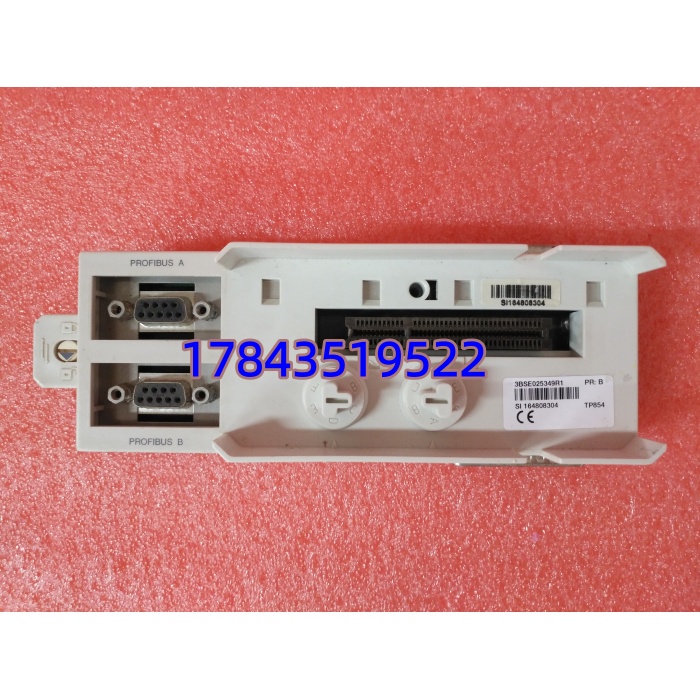

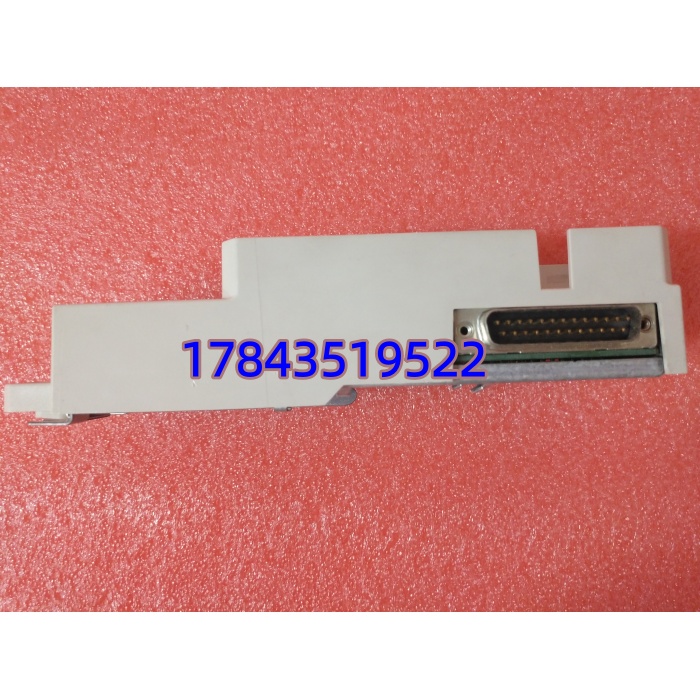

- PROFIBUS 接口：通过底板自带 DB9 female 插座引出（A/B 线 + 屏蔽接地端子），兼容标准 PROFIBUS 连接器
- 现场接线端子：螺丝压接端子，含 PROFIBUS 屏蔽接地、模块供电参考（由 CI854 模块自身取背板 24VDC，底板不分立供电）
- 安装方式：35 mm DIN 导轨（TS35/7.5 或 TS35/15），卡扣式，可并排安装
- 模块热插拔支持：插入 CI854 系列模块后支持在线插拔更换（底板固定不动）
- 尺寸（约）：深(L) 216 mm × 宽(W) 72 mm × 高(H) 49.5 mm
- 重量：≈0.234 kg
- 防护等级：IP20（柜内安装）
- 工作温度：-25～+70℃（贮存 -40～+85℃）
- 湿度：5%～95% RH 非凝露
- 抗振动/冲击：符合 IEC 60068-2-6/ IEC 60068-2-27工业级
- 认证：CE、cULus、RoHS
- 材质：增强阻燃工程塑料（UL 94 V-0）
产品介绍
TP854 不是卡件，是 CI854 系列 Profibus DP 通信模块的专用终端底板（MTU）—— 模块本身插在这块底板上，底板提供 DB9 PROFIBUS 接口、屏蔽接地端子和 DIN 导轨机械固定。它没有任何电子处理逻辑，就是物理”插座+端子排”。ABB 设计上 不能悬空飞线，必须配 TP854 或 TP857（TP857 是带光纤接口的底板变体）。
坦白讲这东西极少坏，现场出问题通常是端子螺丝松动导致 PROFIBUS 接触不良或屏蔽层未接好引发通讯闪断。换通信模块时底板通常不动，只有柜内新增 PROFIBUS 网段或底板端子老化开裂才需更换。有一点要注意：TP854 和 TP857（含光纤口）机械兼容但功能不同，若原系统用光纤上联需核对是否应买 TP857 而非 TP854。
应用场景与行业案例
我遇过化工厂一条 PROFIBUS 网段偶发掉站，查半天发现是 TP854 上 PROFIBUS 屏蔽接地端子螺丝没拧紧，屏蔽层悬空引入共模干扰——紧固后恢复正常，底板本身完好。这类故障别轻易判底板坏。
典型场景：
- ABB AC 800M / 800xA 系统挂 PROFIBUS DP 现场设备——CI854A 插 底板，DB9 接 PROFIBUS 电缆连 ET200M、ACS880 变频器、智能阀门定位器，非它不可因 无自带端子。
- 冗余 PROFIBUS 主站配置——双 CI854A 各插一块 ，分别接 A/B 缆，底板物理尺寸一致便于并排 DIN 安装。
- MRO 柜内备件增补——原系统扩建新增 PROFIBUS 网段，需追加 +CI854A 成套。
- 老旧装置改造替换锈蚀底板——长期运行端子氧化或柜内清洗液侵蚀导致端子接触不良时整体更换 （ 模块可沿用）。
真实案例：
某电厂化水系统，原 800xA 通过 CI854A+ 连 ET200M 远程 I/O。大修后开工报”DP Node 5 Missing”，查 CI854A 模块 OK，量 PROFIBUS 电压 A-B≈2.1V（正常），但屏蔽接地电阻偏大。松开 屏蔽端子重打磨线头拧紧后恢复。因底板端子塑料微裂纹老化，MRO 同步申购 NOS 件 3BSE025349R1 作冷备。老师傅说：”这底板十年不坏，但端子氧化或开裂时没备件耽误事，按柜留一两个。”
