描述
产品详情
· 型号：TP854
· 品牌：ABB
· 系列：AC800M 机架扩展组件（同系 TP830 配 PM866、TP848 配 DI/DO、TP854 专配 CI854）
规格参数
| 项目 | 参数 | 备注 |
|---|---|---|
| 订货号 | 3BSE025349R1 | 原厂唯一料号，市面有写 TP854A 需核对 Rev |
| 产品定位 | CI854 / CI854A Profibus DP 模块专用端子底座 | 非通用端子板 |
| 适配模块 | CI854 / CI854A / CI854B（需核对 Rev 兼容性） | 不配 CI801/CI820 等 |
| 现场接口 | 1×DB-9F（针定义符合 Profibus DP 标准） | 线序 A/B/屏蔽按 IEC 61158 |
| 终端电阻 | 内置 220Ω（A-B）+ 390Ω（A-地）+ 390Ω（B-地） | 拨码开关投切，首尾站开启 |
| 供电来源 | AC800M 机架背板 24VDC（无外部电源端子） | 自身不耗电，仅过路 |
| 屏蔽接地 | 独立屏蔽接地端子（黄绿线接机柜地排） | 抗 EMI 关键 |
| 安装方式 | 35mm DIN 导轨 / AC800M 机架专用槽位 | 滑锁机构，非螺丝固定 |
| 连接方式 | 前插 CI854 模块 + 后接背板总线 | 插拔寿命约 500 次 |
| 工作温度 | 0℃ ~ +55℃（部分资料 -25~+70，以手册为准） | 存储 -40~+85℃ |
| 湿度 | 5%~95% 非冷凝 | — |
| 防护等级 | IP20（机柜内） | 非户外型 |
| 尺寸/重量 | 约 59×117×126 mm / 0.15~0.2 kg | 窄体单槽 |
| 认证 | CE / UL / cUL / IEC 61131-2 / RoHS | 清关核 COC |
| 配套附件 | 含安装滑锁、屏蔽夹、标签条 | 端子螺丝需自备 |
产品介绍

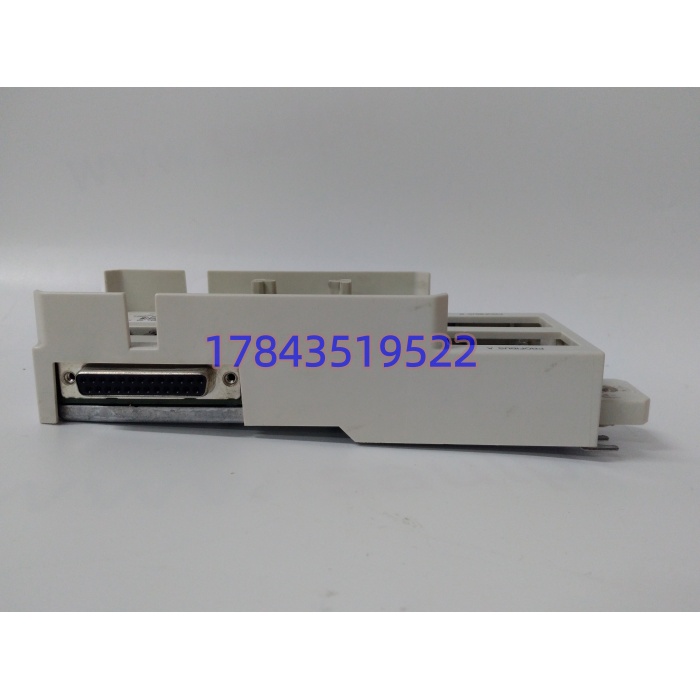

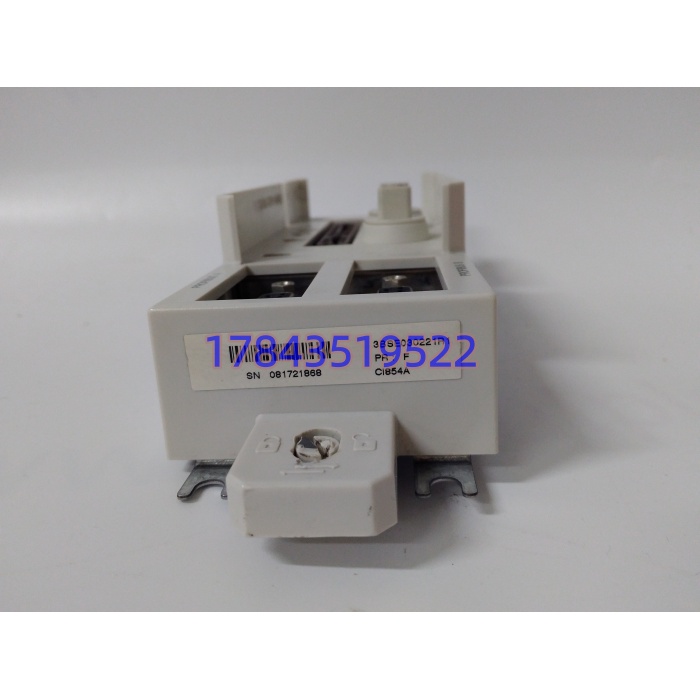

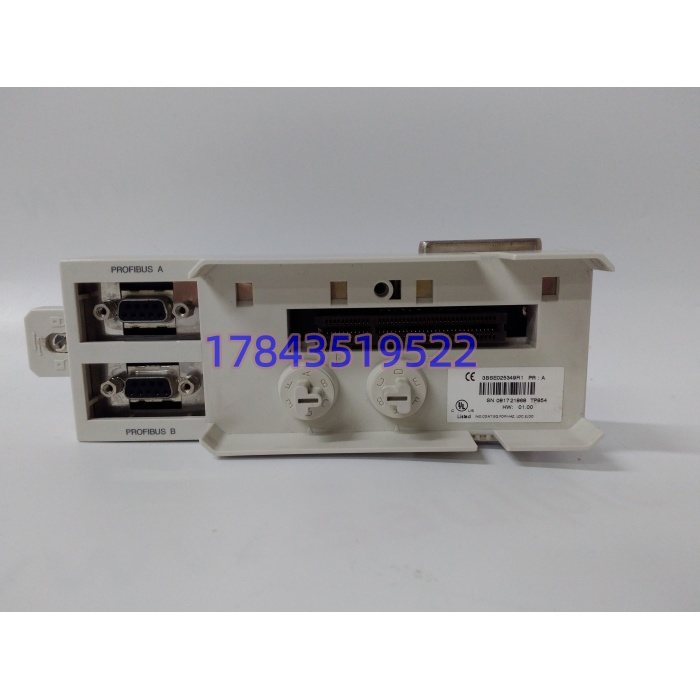

TP854 不是通信卡，不是电源，也不是 I/O 模块，它是 AC800M 机架里 CI854 Profibus DP 主站模块屁股底下那块”转接头”。CI854 本身是一块光洁的前面板加背板金手指，现场 DB-9 插头没法直接怼上去，必须插进 TP854 的槽口，TP854 再把 DB-9 引到前面板、把背板信号透传到 。说白了，它就是解决” 没地方接线”的机械+电气转接件。
和通用端子排比，它的价值在三点：一是 DB-9 口带标准 Profibus 针定义，A/B/屏蔽不用自己查表；二是内置终端电阻拨码，首尾站一键投切不用外接 220Ω 电阻盒；三是屏蔽接地独立走，机柜 EMC 达标不用额外加接地铜排。和同门 TP848（DI/DO 端子底座）比，TP854 针定义完全不同，不能互插。有一点要注意：电商页把它写成” 本体””Profibus 网关””DP 从站模块””S800 AI 底座”全是张冠李戴， 自己不跑协议，所有 DP 活儿都是 干的。
应用场景与行业案例
我在电厂输煤程控碰过一回：原系统 插 ，夜班皮带秤 DP 从站全部离线。爬柜子看 前面 DB-9 插头螺丝松了半圈（振动区没上锁紧螺母），A/B 线虚接。临时紧螺丝恢复，第二天换全新 （旧件 DB-9 母座簧片已疲劳），拨码把终端电阻打开（此站是总线末端），至今两年没再掉过。
典型场景：
- 冶金轧线传动： + 带几十台 ACS800/880， 的屏蔽接地直接连机柜 PE，变频器谐波不窜进背板。
- 石化装置 ESD 联动：S800 I/O 通过 下挂第三方阀门岛， 终端电阻拨码按拓扑设首尾，总线无反射。
- 水处理 SCADA：多套 AC800M 各配 +，光纤主干到现场再转 DP， 把 DB-9 引到柜门方便查线。
- 老厂 Profibus 改造：原用第三方 DP 网关不稳定，换 + 进原机架，Unity/CBM 里直接组态，不用改机柜开孔。
- 备件冷储： 结构简单但交期波动，老厂保运留 2 块在库，坏一块 5 分钟换完。
真实案例：2021 年华北某钢厂连铸机，夜班 3# 流 DP 总线间歇性掉站， 红灯闪烁。到现场拆下 看 DB-9 母座第 3 针（B 线）簧片开口变大，接触电阻 0.8Ω（正常 <0.1Ω）。原因是检修时频繁拔插 DB-9 头做测试，簧片疲劳。库存一块 3BSE025349R1 现货，断电换上、拨码按原设置（终端电阻 OFF，此站为中继）、DB-9 头拧紧加锁紧螺母，总线恢复。电气组长说：”这底座结构简单，但 DB-9 母座是耗材，插拔次数多了簧片松，备件库按 3 年一轮换比等坏强。”
