描述
产品详情

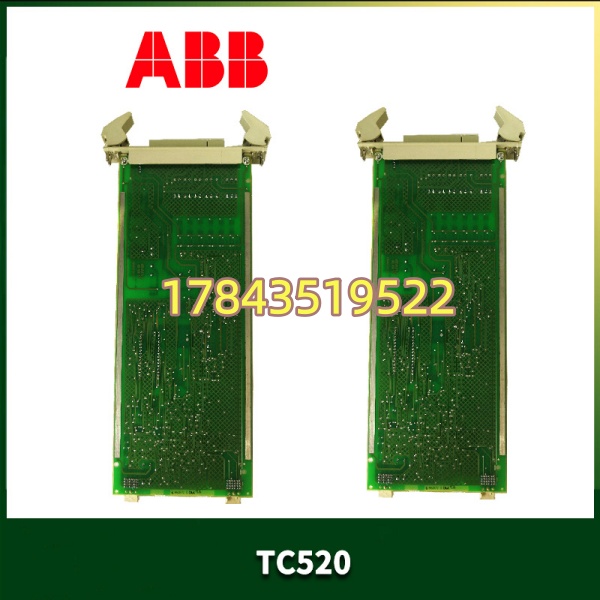

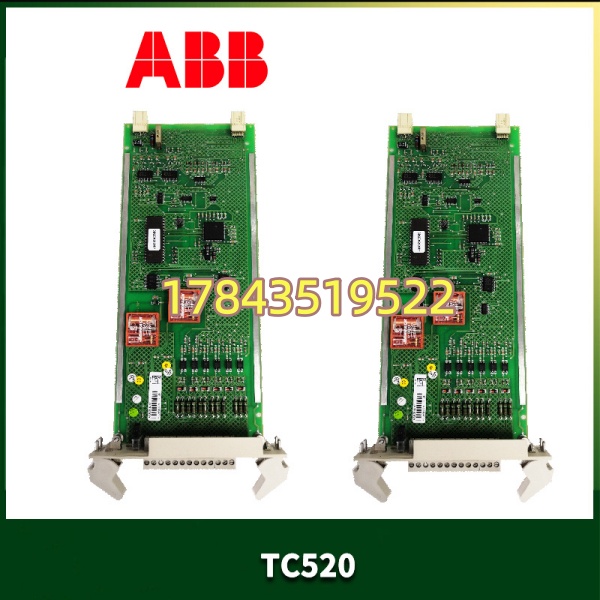

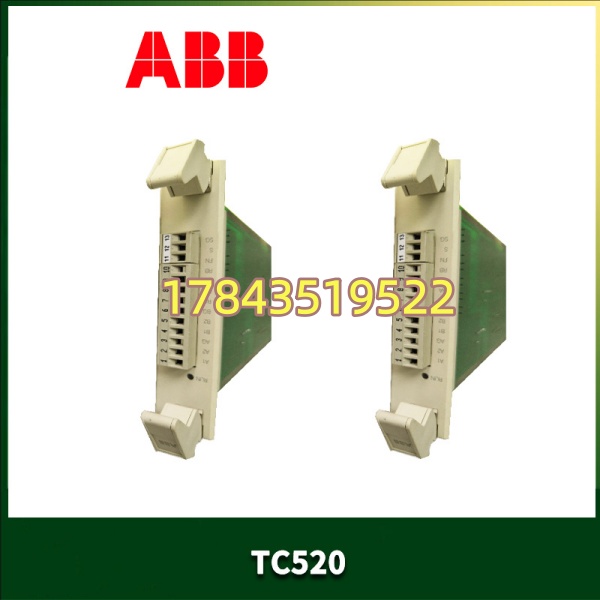

· 型号：TC520（典型物料号 3BHT001196R0001，后缀依版本）
· 品牌：ABB
· 系列：Advant Controller 450 / MasterPiece 200 / S500 I/O — 机架终端模块（Termination & Communication Module, TCM）
规格参数
- 完整型号：TC520
- ABB 典型物料号：3BHT001196R0001（R0001/R0002 等为版本差异，硬件兼容）
- 模块类型：AC 450 / MP200 / S500 I/O 机架终端与通信接口模块（Termination & Communication Carrier Module）
- 安装位置：Advant AC 450 控制器机架或 S500 I/O 扩展机架最右端/末端槽位，与 CPU（如 DSPC171、PM511 等）及 I/O 模块共同组成完整机架
- 功能① — 总线终端：内置 MasterBus 300 / S500 内部总线终端电阻（典型 120Ω + 电容匹配），消除信号反射，机架不加 TC520 常导致 I/O 通信不稳定或启动失败
- 功能② — 通信/服务口：提供 RS-232 串行接口（D-sub 9pin 或 RJ 接头依版本）用于连接 PG（编程器/工程师站）做组态下载与在线诊断
- 功能③ — 机架识别：参与背板地址译码，协助 CPU 识别机架类型（本地/扩展/远程）
- 供电：由机架背板 +5V DC 取电（典型 < 0.5W），无外部独立电源
- 状态指示：前面板 LED —通常有 PWR（电源）或 SYS（系统就绪），部分版本仅有丝印标识无灯
- 兼容系统：Advant Controller 450 (AC 450)、MasterPiece 200 (MP200 部分配置)、S500 I/O 机架（与 CI520/CI530 等通信接口模块配合使用）
- 物理尺寸：与 AC 450 / S500 模块同高宽，单槽宽度，面板锁紧杆
- 工作环境：0～+60℃（运行），-40～+85℃（存储），5～95% RH 非凝露
- 认证：CE、UL/cUL（依具体版本次版），符合 IEC 61131-2/ IEC 61000-6-2
- 备注：TC520 ≠ TC510（TC510 为早期 S100 I/O 终端），购买时确认用于 AC 450/ 还是 S100
产品介绍
TC520 是 ABB Advant AC 450 或 I/O 机架的”尾巴”——必须插在机架最末槽位。它不光是物理堵头，内部集成了 MasterBus 300 总线终端电阻和 PG 服务串口。没有它或终端电阻未接入（老机架靠跳线/Jumper 选外部终端），背板总线因反射产生误码，轻则 I/O 偶尔掉线重连，重则 CPU 报”Bus Timeout”不启动。和通信接口模块 CI520/CI530 不同，TC520 不做网络协议处理，只做终结和 PG 口透传。
坦白讲这模块现场极少坏，坏的大多是插槽簧片氧化接触不良导致”时好时坏”，看着像 CPU 或 I/O 卡故障。我在现场遇到过拔下来用橡皮擦金手指重新插回去就正常的情况。备件建议随 AC 450 CPU 一起备一块——老厂这类件停产物料难找，淘宝散件鱼龙混杂。
应用场景与行业案例
痛点切入：
老 Advant AC 450 系统运行十五年，某次停机再上电 CPU 指示灯正常但部分 I/O 站报”Configuration Mismatch”或随机离线。折腾半天怀疑 CI530 通信卡，结果是机架末端 金手指氧化——终端电阻时通时断，总线反射引起 CRC 错帧。擦完复原。
典型场景：
- 火电厂辅机 AC 450 控制 — 化水/输煤 I/O 扩展机架末端 提供总线终结，缺它机架 I/O 不自检
- 石化催化装置 — Advant Controller 450 主控机架末端，PG 串口接便携做偶发故障诊断（不占用以太网口）
- 造纸老线 — MasterPiece 200 带 I/O， 保证多机架串联时阻抗匹配
- 水电厂公用系统 — 老型 AC 450 改 Freelance 过渡期保留原 I/O 柜， 仍必须就位
真实案例：
东北某自备电厂化水系统，Advant AC 450 + I/O 三机架串联。大修后第二扩展机架 I/O 全掉线，第一机架正常。查线、换 CI520 通信卡无效。蹲下来看第三机架（最末） 面板灯不亮——拔下发现背面金手指有明显暗斑，橡皮擦轻擦、酒精清洗、重新锁紧，上电 I/O 全部回来。老师傅说早该按季度巡检拔插检查老机架末端模块。有一点要注意—— 本身无程序，换件直接插上即可，但确保它在物理最末槽位且机架内其它槽位地址拨码正确，插错槽位 CPU 会报 Slot Error。
常见问题解答 (FAQ)
不建议。拔掉末端 会使背板总线失去终端电阻→I/O 通信异常甚至 CPU 报 Bus Fault。正确做法停机或确认该机架 I/O 已退出→断电→更换→重新上电自检。短时间带电拔插在实验环境偶尔可行但现场禁止。
Q2：3BHT001196R0001 和其他后缀（R0002/R0010 等）能互换吗？
通常是同功能硬件小改（PG 口插座类型或 PCB 版本），可互换。确认两点：①用于 AC 450/ 而非 S100（S100 用 TC510），②面板接口与现用 PG 编程电缆匹配（9pin D-sub vs RJ，极个别版不同）。换前拍照记录旧板标签。
Q3：停产了吗？替代？
Advant AC 450 / 平台整体进入服务生命周期末期（以 ABB Product Lifecycle 查为准）， 新件可能 Last Time Buy。无”升级替代模块”——整机升级需换 System 800xA + AC 800M + S800 I/O。存量维护靠原厂修复件或拆机测试件。
Q4：程序或参数会丢吗？
无用户程序无 EEPROM 配置，纯硬件终端+PG 串口。换新空板插上即用，不涉及下载工程。
