描述
产品详情

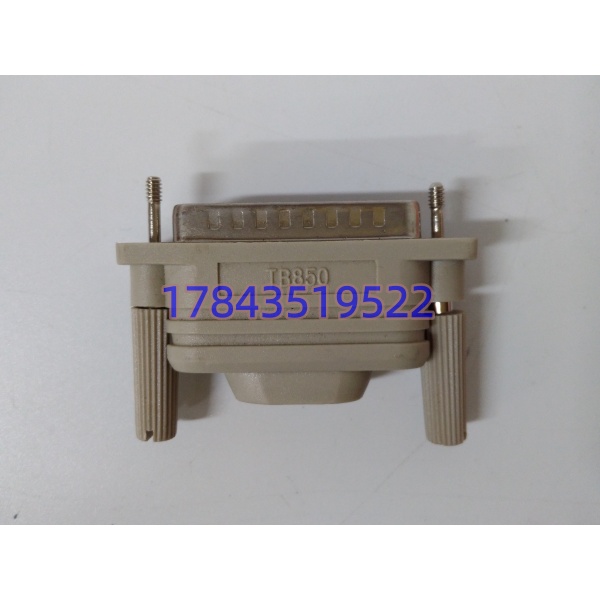

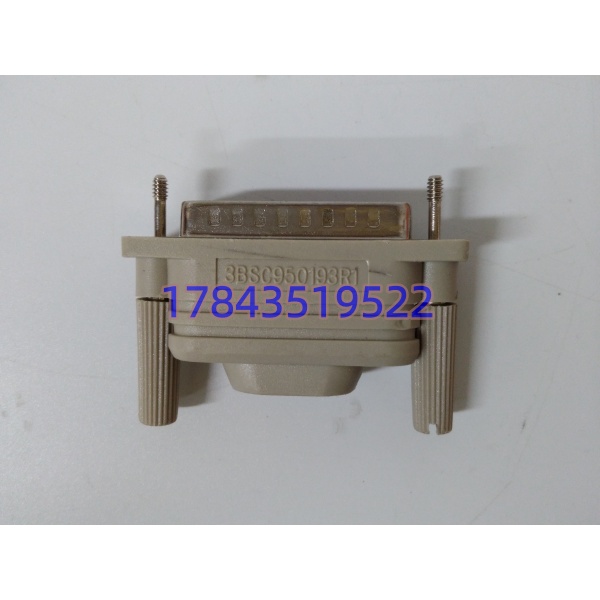

· 型号：TB850
· 品牌：ABB
· 系列：AC 800M / 800xA CEX-Bus 通信架构附件
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | CEX-Bus 无源终结器（Bus Terminator），插末端口 |
| 部件编号 | TB850（3BSC950193R1） |
| 适用系统 | AC 800M、System 800xA、Advant 800xA CEX 扩展总线 |
| 终结电阻 | 120Ω（碳膜/金属膜精密，匹配 CEX 差分线特性阻抗） |
| 连接器 | 25 针 DB25P 公头（Male），双螺钉锁固防振松 |
| 供电 | 无（0W 被动件，不取背板 5V/24V） |
| 通信协议 | 不解析协议，只做电气阻抗匹配 |
| 安装位置 | CEX 菊花链最后一个设备（CI854A/CI860/SM811/BC810 末端口） |
| 配套电缆 | TK850 CEX 扩展电缆（DB25 对 DB25） |
| 热插拔 | 可带电拔插，但拔掉末终端会立刻出 CEX BUS FAULT，别在运行态乱拔 |
| 外壳 | 阻燃 PC/ABS，IP20 柜内 |
| 尺寸/重量 | 约 50×16×55mm / 0.04kg |
| 工作温度 | 0~+55℃（运行），-40~+85℃（存储） |
| 认证 | CE、UL 508、RoHS |
| 易混型号 | TB851（DB25 母头终结器，引脚反向不互替）、TB807（8 槽 I/O 底座，完全另一物）、TB840A（S800 冗余总线底座） |
产品介绍
TB850 3BSC950193R1 是 AC800M 机柜里”最便宜但少了它就通信抖”的那颗尾塞——PM864AK01 经 CEX-Bus 把 CI854A（Profibus）、CI860（Modbus TCP）、SM811（安全 CPU）菊花链串起来，差分信号跑到最后一个 DB25 口如果开路，信号能量反射回来把数据帧打碎，控制器刷 CEX BUS FAULT、SM811 安全通信丢帧、HMI 上 SIS 点闪。TB850 往末口一拧，120Ω 把差分线特性阻抗收住，反射吸收掉 95% 以上，总线确定性回来。它无源、无固件、无 SN 可联机查询，纯物理件。
和 TB851 的区别只在 DB25 公/母： 公头插设备面板母口，TB851 母头插设备面板公口，引脚定义不通用，不能互替；和 TB807（AC800M 8 槽 I/O 底座）完全不在一个维度——TB807 是几公斤的镀金槽位底座， 是 40 克尾塞。和前几轮写的 PM864AK01（CPU）、PDD205A1121（S800 DI/DO 卡）是”主脑—I/O 卡—总线终结”三段关系， 管最后一段物理层。坦白讲，买它的人 100% 是 800xA 柜调试或检修发现 CEX BUS FAULT 查半天是上家末端口没插终结器、或老终结器 DB25 螺钉振松、或备件单按”CEX 终端”搜出来发成 TB851 插不进——新项目 ABB 仍随 CEX 电缆附 ，但老柜补件常被忽略。
应用场景与行业案例
我在电厂辅机柜遇过最阴的：AC800M 双机+SM811 安全链，CEX 菊花链 PM864→CI854A→SM811，末端 SM811 的 CEX 口没拧 （上家调试嫌占地方用一段短接线帽替代）。运行半年每逢碎煤机启动，CEX BUS FAULT 刷 2-3 秒自愈， 安全变量偶发”通信超时”但没跳车。拿示波器钩 CEX 差分对——末端明显振铃，上升沿过冲 40%。拧上 3BSC950193R1（库存拆机，ABB 瑞典标，120Ω 实测 118.6Ω），螺钉锁死，再启碎煤机振铃消失，三个月零 CEX 报警。
典型场景：
- 火电辅机：PM864+CI854A+ CEX 链末端，防变频器启停串扰反射。
- 石化 SIS：800xA 里 安全 CPU 经 CEX 挂 CI867（Modbus 主），末端不终结会拖 SIL3 通信确定性。
- 海上 FPSO：TK850 延长 CEX 到远程 I/O 集群，延长链末端必须 ，否则 1.2km 屏蔽双绞线反射更严重。
- 造纸 PM 传动：AC800M 主站 CEX 下挂多通信模件，调试期常忘末终端。
- MRO 备货：原厂随电缆附送，单买交期按 ABB 渠道走但单价极低，现场丢一只比等采购快——直接拆机盒里翻。
真实案例：前年山西某热电厂除灰系统，夜班 800xA 报” CEX link degraded”。仪表登柜看—— 在 末口，但 螺钉只手拧半圈，振动三个月松到接触电阻 0.3Ω，120Ω 匹配变 120.3Ω 看似差不多，但差分共模抑制掉一截，邻近 75kW 空压机启动瞬变就破通信。备件间有块 2017 年 ABB 原厂 3BSC950193R1（螺钉无花痕、电阻引脚无氧化），换上扭矩螺丝刀锁 0.5N·m，Control Builder M 里 通信计数清零，复测空压机启停不再 degraded。自动化主任原话：”CEX 终结器是 40 克件，但 PM 单里要和 PM864、CI854 并列查，螺钉扭矩比 SN 更重要。”这就是被动终端的现场账。
