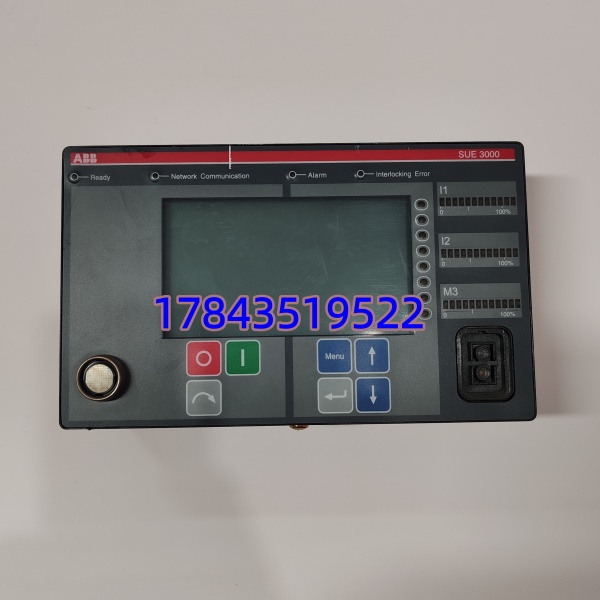

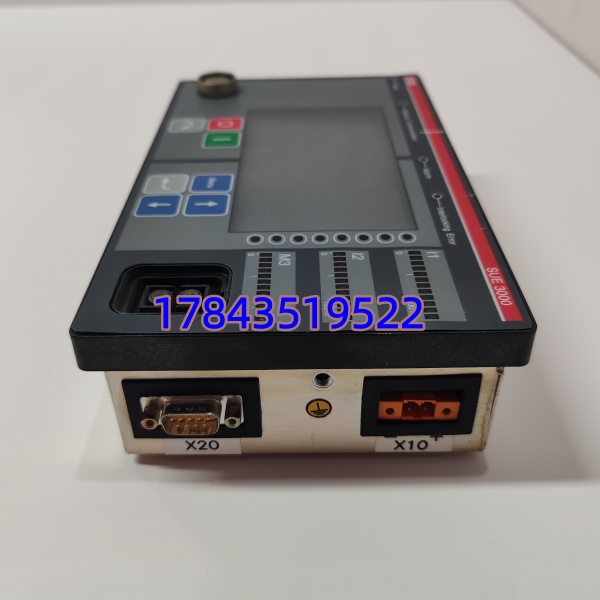

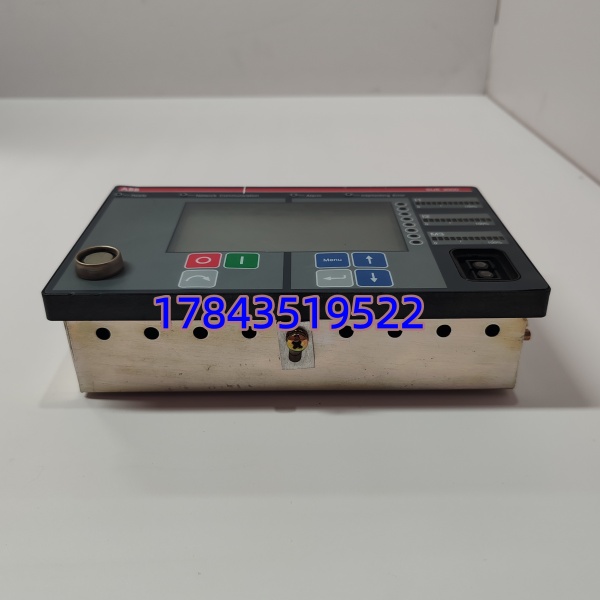

· 型号：SUE3000
· 品牌：ABB
· 系列：670 Series Protection & Control — Synchronization Unit Extension (Time Sync Module)，物料号 1VCF750090R0804
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | SUE3000（Synchronization Unit Extension for 670 Series） |
| ABB 物料号（Order No.） | 1VCF750090R0804（采购以此为准，板面/标签印此码及 HW Rev） |
| 制造商 | ABB AB / ABB Power Grids（瑞典/芬兰产常见） |
| 适用系统 | ABB 670 系列 IED — REB670(Bus Diff/Line), REC670(Feeder), RET670(Transf./Reactor), RED670(Bay Ctrl)，插于 670 机箱专用同步槽或作外置同步单元经 RJ45/光纤连入 |
| 模块类型 | 时间同步扩展/接口模块 — 接收外部基准时钟并分发至 670 IED 或经背板同步主 CPU |
| 外部同步源支持 | IRIG-B004/B006/B007（DC level shift / AM modulated, 1 kHz carrier），1PPS（TTL/OCXO 输入），SNTP（Ethernet），IEEE 1588 PTPv2（光口/电口依 HW Rev） |
| 同步精度 | IRIG-B ≤±1 ms（典型 ≤±50 μs 经电缆延迟补偿），PTP ≤±1 μs（依 GM 时钟质量），1PPS ≤±1 μs |
| 接口形式 | 依版本：1× BNC（IRIG-B 入）、1× BNC（1PPS 入）、1–2× ST/LC 光纤（PTP）、1× RJ45（SNTP/管理），详阅现网实物 |
| 背板互联 | 与 670 机箱背板相连，主 CPU 读取同步状态（Synced / Not Synced / Holdover） |
| LED 指示 | PWR、SYNC（Locked to Ref）、ERR/ALM、PPS Activity（依 HW Rev） |
| 配置方式 | PCM600（Pacific Matrix / 670 IED 工程）→ Time Synchronization 页设定源优先级、延时补偿、时区 |
| 保持模式（Holdover） | 内置 OCXO（部分版本 TCXO），失步后可保持 μs 级漂移数分钟~数小时（依温漂规格） |
| 供电 | 由 670 机箱背板 5 VDC 供给（典型功耗 ≤1.5 W），或独立 24 VDC（外置盒型） |
| 安装方式 | 670 机箱专用插槽（板卡型 SUE3000）或 DIN 导轨外置盒（独立型，依屏柜 BOM）——核对你现网是板卡插机型还是外挂盒型 |
| 工作环境 | 0℃～+55℃（贮存 -40℃～+85℃），5%–95% RH 非凝露，IEC 60255-21 振动/冲击 |
| 电磁兼容 | IEC 61000-4 系列（ESD/EFT/Surge/RF），符合 IEC 60255-26 |
| 认证 | CE、cULus、KEMA Type Test（保护配套）、RoHS |
| 物理尺寸（板型） | 与 670 I/O 板近似 ≈140×100×20 mm；盒型 ≈90×70×25 mm（DIN 轨） |
| 生命周期状态 | 670 平台整体 Active Support；SUE3000 特定 HW Rev 交期 4–12 周波动，老批次 NRND，二手测好流通 |
产品介绍
在某个 220kV 升压站碰过——REC670 馈线保护 SOE 时标突然漂移 2 秒，PCM600 读 SUE3000 状态”Not Synchronized — Ref Loss”，查 GPS 时钟屏 IRIG-B 输出正常，沿 BNC 缆追至 SUE3000 板 BNC 座内簧片氧化致信号幅度衰减到 <1 Vpp（标准 3–5 Vpp AM），清洁+重压接恢复。 在 670 屏里就是”时间锚点”：把 GPS/北斗时钟 IRIG-B、PTP 或 SNTP 吃进来校准装置内部 μs 时钟——它失步最直接后果不是保护拒动（保护逻辑照跑），而是故障录波与 SOE 时标不准，事故分析时多套装置事件顺序对不上，排查难度暴增。严格来说 有板卡插机型（Slot-in）和外置 DIN 盒型两种，采购前确认你现网是哪种——物理不互换。
从 ABC 法看属 B→A 升类（保护功能不停但事故分析瘫痪）：单价中等，建议按带同步功能的 670 屏数量 N+1 备冷件，注意与现网 HW Rev 及插卡/盒型一致。
应用场景与库存策略
用于 220kV~500kV 变电站 ABB 670 系列保护/测控屏时间同步——模块故障或失锁→SOE/录波时标漂移→事故后分析困难（尤其母线差动与线路保护事件序列比对）。ABB 对 670 平台仍支持但 特定 Rev 交期拉长（8–16 周），二手测好是主流应急渠道，BNC 簧片氧化和 PTP 光口污染是高发隐患。
- — 唯一外部时钟接入点，非它不可因 670 背板唯一同步源 → 建议按配置同步功能的屏数 N+1 备冷件（同 1VCF750090R0804 及板型/盒型一致），多站可共享 1 件周转
- 新能源汇集站/集控站 PCM600 时间统一管理 — 户外温差大加速 OCXO 频偏 →
- 新扩改建站（ABB 670 新订货） — 新批次仍可选配 → 按设计 BOM 列明 1VCF750090R0804，要求厂家出厂带同步源环路测试报告
- 多套同类装置集中管理 — 统一 HW Rev 降 SKU → Last-time-buy 按现网装机量 + 未来 7–10 年（BNC 氧化率约 2–4%/10 年，高湿区略高）
真实案例：
