产品详情

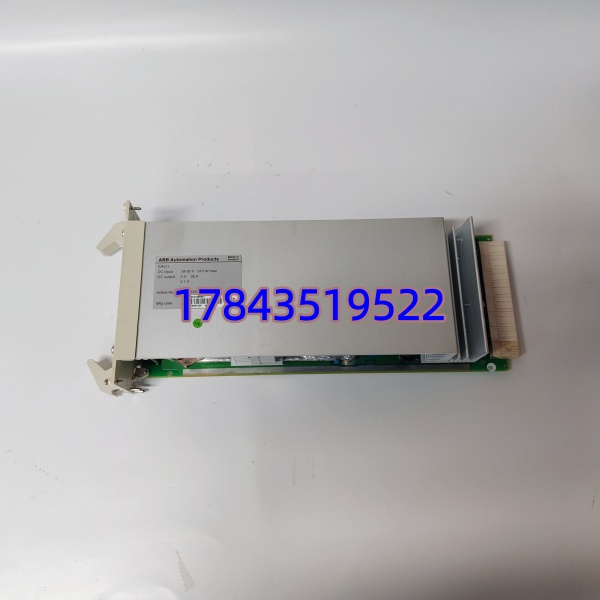

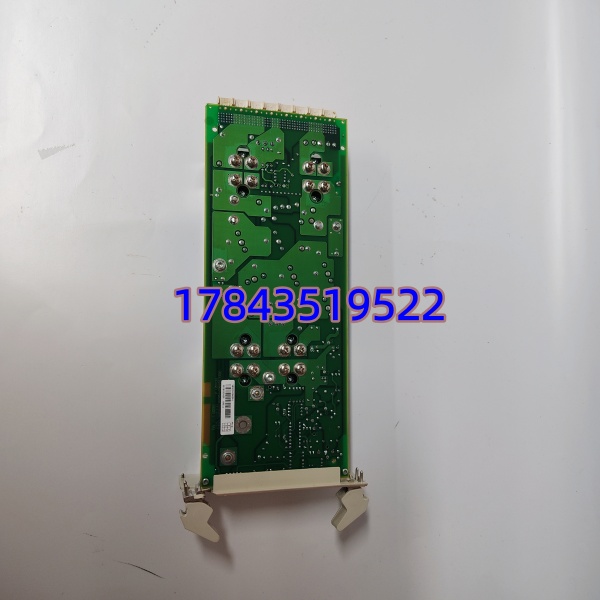

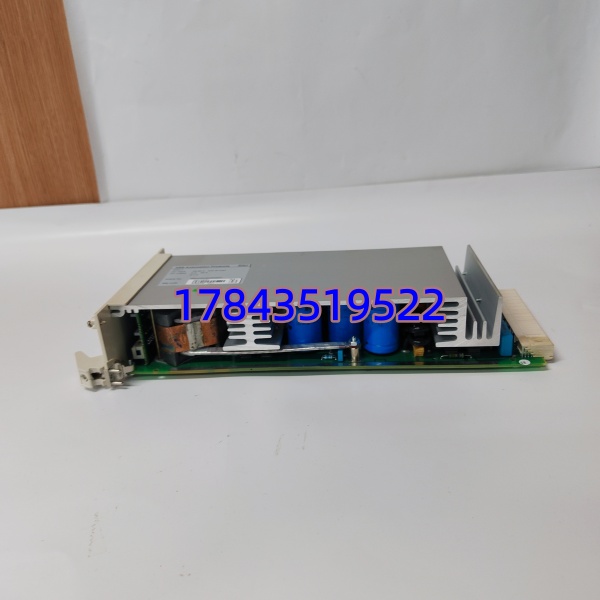

· 型号：SR511（3BSE000863R0001 / 3BSE000863R1）
· 品牌：ABB
· 系列：Advant OCS / S100 I/O System — Redundant 5V Voltage Regulator Module
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 / Order No. | SR511，ABB PN: 3BSE000863R0001（完整 SAP 码）= 3BSE000863R1（简码），电气功能完全相同 |
| 制造商 | ABB AB, Process Automation（Sweden），现归属 Hitachi Energy |
| 系统归属 | Advant OCS — AC450 / Advant Controller 450 主机架；S100 I/O Rack 带 Regulator Slot（通常最左 1–2 槽） |
| 输入电压 | DC 18–30 V（典型 24 V DC 双路冗余，由外部 24V DC 开关电源经机架背板 PWR Bus 引入——不可接 AC 220V） |
| 输出电压 / 电流 | 主输出 5.0 V DC ±1%（负载 0–35 A @25℃，310 W 连续）；辅助输出 2.1 V DC（总线终端匹配电阻供电，≤1 A） |
| 稳压方式 / 纹波 | PWM 开关稳压，效率 ≥90%，输出纹波 <100 mV p-p（典型 50 mV） |
| 冗余支持 | 1+1 冗余——两片 SR511 插相邻 Regulator Slot，任一片故障/拔出另一片无缝接管（切换 <1 ms）；允许在线单块热替换 |
| 诊断 / 状态信号 | 前面板 PWR LED + Status OK（半导体开出结点闭合正常/开路故障供机架诊断读）；部分 Rev 带微型 LED 数码或单色段码 |
| 保护功能 | 输入 UV/OV 锁存、输出过流限流、短路自恢复(hiccup)、过温降额关断、NTC 软启动 |
| 热插拔 | 支持——建议确认另一冗余片 Healthy 后再拔故障片（Simplex 单 Regulator 机架断电换） |
| 安装方式 | Advant OCS / S100 I/O 机架专用 Regulator Slot（96-pin DIN 41612 背板），前板锁紧柄，IP20（柜内），需柜内气流 >50mm 风道 |
| 工作环境 | -20～+70℃（储存 -40～+85℃），5–95% RH 非凝露；符合 IEC 61131-2 / IEC 61508 SIL 2(system dependent) / UL 508 / CE / CSA |
| 物理尺寸 / 重量 | ≈243(H)×54(W)×117(D) mm（6U Eurocard 单槽 含散热翅片），≈1.5 kg |
| 生命周期状态 | Advant OCS 经典部件 ABB 已归入 Legacy / Limited Phase-out——原厂新产基本停线交期 N/A，市场靠全新尾货(New Surplus)及测试拆机流通；无 Pin-to-Pin 替代——升代需 AC 800M/800xA + CI85x + S800 I/O 属系统性改造 |
产品介绍
碰到一个化工厂 Advant AC450 柜——两片 SR511 冗余对跑了 13 年，#2 槽因柜顶冷却风扇堵转超温保护降载（未断输出），#1 槽无缝接管 5V 供控制器照常跑。这说明冗余架构的价值，但也暴露隐患：SR511 死=整柜 CPU+S100 I/O 失电→装置停运/ESD 旁路。它本质不是通用开关电源而是 Advant 机架”5V 心脏”——输出除了 5V 逻辑电还有 2.1V 终端匹配电压及状态信号回馈机架诊断，通用 5V 电源飞线严禁替入背板（缺终端匹配电压、无状态信号、纹波可能致 S100 A/D 基准漂移）。
严格来说 3BSE000863R0001 与 3BSE000863R1 是同一物（完整 SAP 码 vs 简码），可直接互换；早期 SR511 无后缀与现行版背板兼容 ABB 未改引脚定义。库存经理视角：归 A 类最高优先级（单 Regulator 无冗余或双片均坏→整柜掉电），ABB 已 Limited 无原位替代——典型按控制柜 N+1 冷备 Last-time-buy 对象。
替换与升级建议
✅ 直接替换
- 3BSE000863R0001 ↔ 3BSE000863R1 ——完全同物不同编码长度可直接互换，冗余对可混插新老 Rev（建议两片同批次但 BIOS 级兼容绝大多数情况）。
- 与老 Advant 初代 SR51x 早期版比 是标准量产——插槽/背板同代兼容。
⚠️ 需系统性改造（非替换）
- AC 800M/800xA 用 SA801F / SD821 / SS821 等 DIN 轨电源——物理/电气/背板定义完全不同，需改柜内 24V DC 供源、重排端子、加 CI85x 接口卡+S800 I/O 重组态，属系统升代非模块互换。
❌ 硬件不兼容 / 严禁替代
- 通用桌面/导轨 5V 开关电源（明纬、Phoenix QUINT-PS/5DC/20 等）——虽可输出 5V 但缺 2.1V 终端匹配、无状态信号回馈机架、可能纹波超标致 S100 I/O A/D 基准漂移，。
- SD821/SA801F（AC 800M 电源模块）——不可插 Advant Regulator Slot。
