描述
产品详情

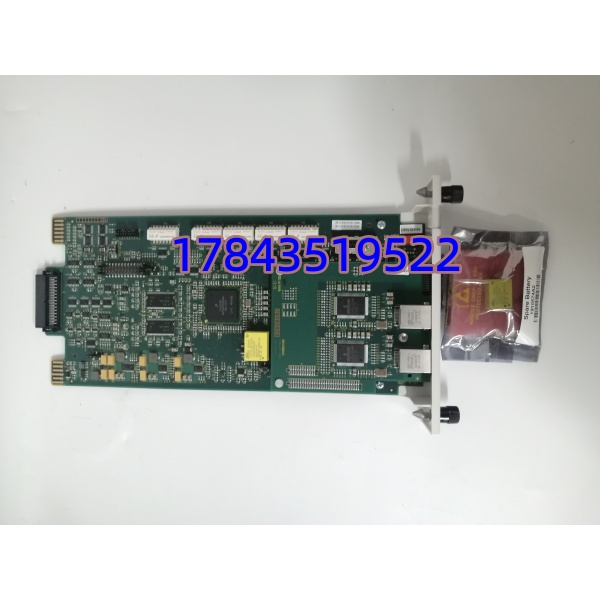

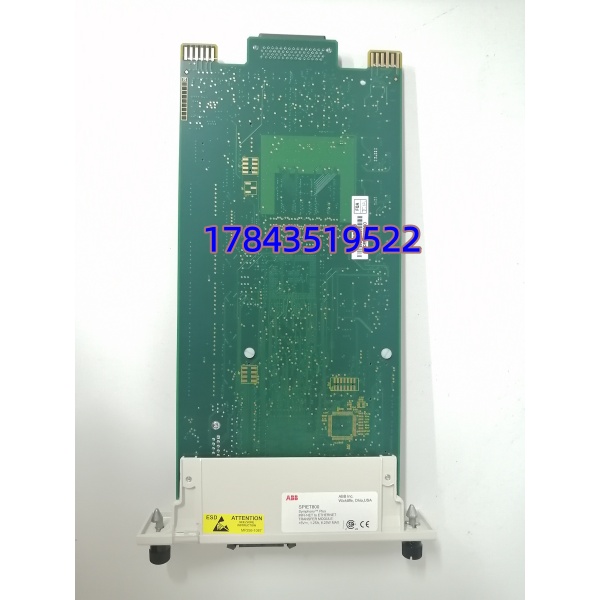

· 型号：SPIET800（3BSE042357R1）
· 品牌：ABB（原 Bailey）
· 系列：Symphony Plus HR / Harmony Rack / INFI 90
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 模块身份 | Symphony Plus 以太网 CIU 传输模块（INFI-NET ↔ Ethernet 协议桥） |
| 配套机架 | Symphony Plus HR 机架 / MMU 通信槽 / Harmony Rack 指定 CIU 槽（非 AC800M CEX 槽） |
| 处理器 | 32 位 ColdFire MCF5475，266 MHz |
| 内存 | 64 MB RAM + 128 MB Flash（部分资料标 2 MB NVRAM 为配置保持区） |
| 控制网接口 | 背板 INFI-NET 专用总线（连 NIS21/NIS15 等 INFI-NET 接口子卡） |
| 以太网接口 | 2× 10/100 Mbps RJ45，MDI/MDIX 自侦测，全双工；支持 TCP/IP、UDP、Modbus TCP |
| 串口 | 前面板 1× RS-232 控制台（115200 8N1），用于 hSysCfg 初始配置 |
| 协议栈 | INFI-NET 专有 ↔ TCP/IP / Modbus TCP；OPC DA/UA 经上位机转；不直接跑 IEC 61850 GOOSE（那是 S+ 另一块智能变电站卡的职责） |
| 授权密钥 | 基础 SSBIET80000000 / 高级 SSBIET800A0000，裸模块默认受限运行 |
| 供电 | 背板 24 VDC（±10%），典型 5–8 W（ABB 原手册标 ≤6.25 W） |
| 隔离耐压 | 控制侧—主机侧 3750 VDC 光电隔离（plcdcsmro 数据） |
| 冗余支持 | 1:1 冗余对（双 SPIET800 + SPK800-RCL1 冗余电缆），链路切换无扰动 |
| 状态指示 | PWR / RUN / ERR / LAN A / LAN B / INFI-NET Act LED |
| 组态软件 | S+ Engineering: Composer Harmony / hSysCfg（不是 Control Builder M） |
| 工作温度 | -40°C 至 +70°C（工业宽温批；部分商家标 0~60°C 以机身标签为准） |
| 存储温度 | -40°C 至 +85°C |
| 安装形态 | Symphony Plus 机架螺钉固定槽位，不支持 35mm DIN 单卡导轨（电商 200g DIN 版是套模板错标） |
| 物理尺寸 | 88.9 × 139.7 × 215.9 mm（深×宽×高），约 1.5 kg |
| 认证 | CE / UL / RoHS / IEC 61508 SIL 2（以原厂标签为准） |
| 生命周期 | Symphony Plus 仍属 ABB 主推老平台，SPIET800 长周期供货但交期随批 |
产品介绍
老 INFI 90 装置的操作网还是 INFI-NET 同轴电缆，上位 800xA 或 OPC SCADA 已经全以太网化——中间那道”协议翻译”如果靠外挂 PC 跑软件网关，主机一重启控制网就灰屏。SPIET800（3BSE042357R1）就是 ABB 给 Symphony Plus 留的那块硬件 CIU：ColdFire 266 MHz 跑协议映射，INFI-NET 侧走背板连 NIS 子卡，以太网侧出两根 RJ45 把过程数据、报警、趋势、时间同步按 TCP/IP 流推给 800xA 或第三方 SCADA，反向把上位设定值灌回 INFI-NET 控制器。它不执行控制逻辑，CPU 崩了它跟着灰，但 INFI-NET 正常时它就是老系统接入现代 IT 网的那扇硬桥。
选它而不是拿普通工业 PC + SoftGateway 凑数，账面上差的是确定性和审计链——SPIET800 的 INFI-NET 报文映射保留原时序，hSysCfg 配完固化在 Flash 里，不依赖 Windows 补丁；电厂 SIL 审计里”协议转换层有硬件基”和”靠工控机软网关”是两档评分。现场实测发现，某 300 MW 自备电厂把原 IET800 初版（单板无独立 Flash）升级到 SPIET800 后，OPC 客户端断链重连时间从 40 秒压到 3 秒以内，原因是 本地缓冲了 128 MB Flash 的历史趋势块。严格来说它必须配授权密钥才解锁全功能，裸模块上电能跑基础 INFI-NET↔Modbus TCP，但 OPC UA、高级诊断、冗余对同步会锁——商家若说”全新原装带密钥”必须让对方把密钥序列号写进合同，否则默认另购。
