描述
产品详情

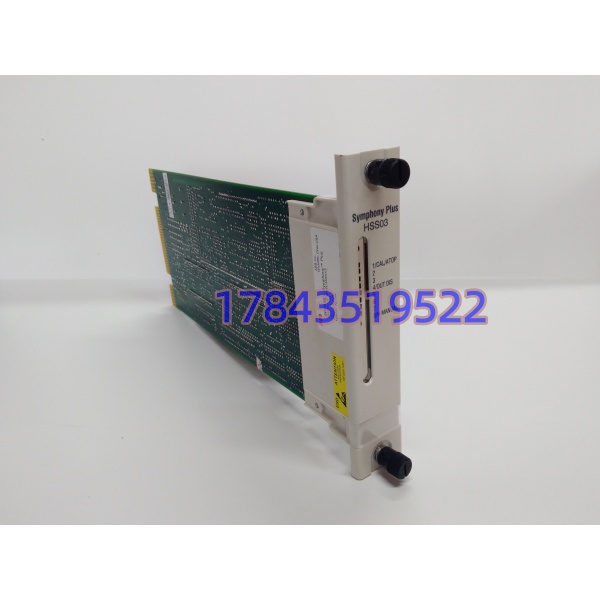

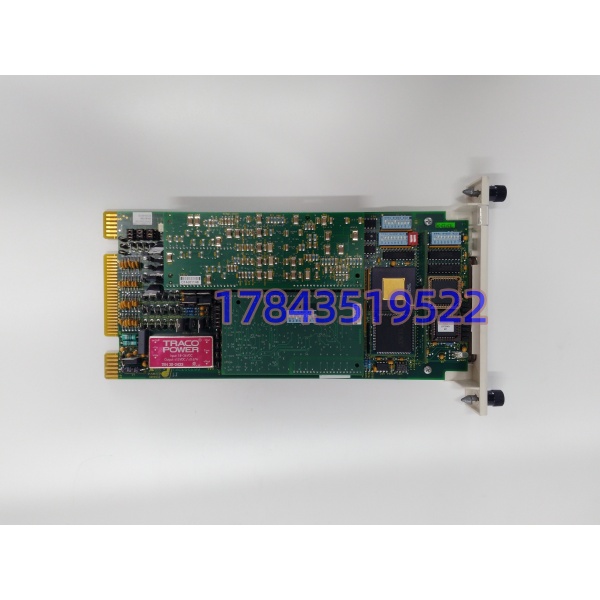

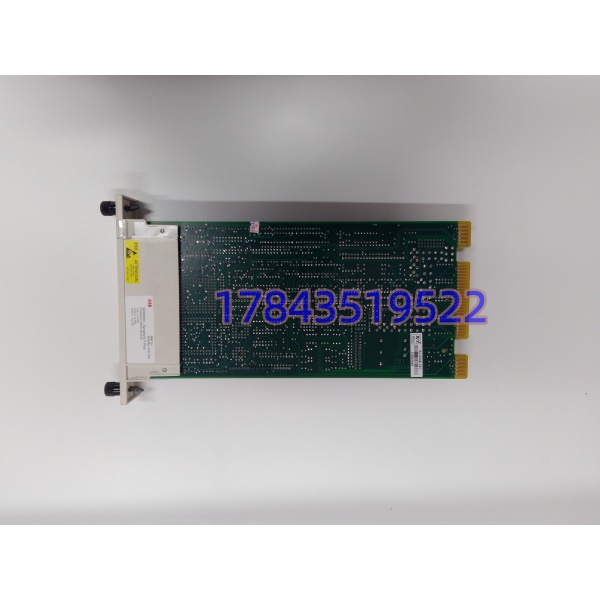

· 型号：SPHSS03
· 品牌：ABB（Bailey Heritage）
· 系列：Harmony Rack I/O（INFI 90 / Symphony Plus）
技术参数
- 模块定位：单/三通道液压伺服驱动与闭环控制卡（依资料分支，主流为单通道±50mA）
- 系统总线：INFI 90 内部机架总线（经IMMFP系列多功能处理器交互）
- 伺服输出：±50mA 标准，±100mA 最大，直接驱动Moog D661、Rexroth 4WRPH、Vickers
- 反馈输入：LVDT（2/3线）、RVDT、4-20mA、±10V 位置/压力信号，内置激励与解调
- 控制模式：位置闭环、速度闭环、力/压力闭环（组态切换）
- 控制精度：±0.1% FS（电流环），定位重复性约±0.01mm（依机械）
- 响应时间：≤1ms 阶跃（资料亦有<5ms口径，依负载与阀型）
- 控制频率：最高100Hz回路率
- 供电：背板 +5V（逻辑）/ ±15V（模拟）或整机24VDC±10%冗余（依机架供电架构）
- 功耗：约20-25W
- 诊断：Run/Fault/Enable/FB Loss LED，断线检测、反馈异常、输出限幅
- 安装：Harmony Rack 3U插卡（203×51×330mm，0.6kg），IP20柜内
- 温度：0°C~+60°C（部分资料标-20°C起）
- 替代关系：原厂推荐升级件 SPHSS13（功能兼容，固件映射不同）
产品介绍
从场景痛点切入，汽轮机DEH最怕”指令出去了阀不动，或阀动了反馈不回”——SPHSS03就是坐在Harmony机架里干这个脏活累活的。它不像普通AO卡只甩4-20mA，而是把伺服阀驱动级+LVDT解调+本地PID三段揉在一张板上：DCS给个阀位设定值，板子自己跑闭环把电流怼到阀线圈，同时把LVDT毫伏级信号整流成实际位置送回控制器。现场实测发现，老SPHSS03跑个十年以上，模拟运放零点漂移是常态，表现就是调阀缓慢振荡或AGC退出，这时候换卡比调PID参数管用。
商业价值上，它的核心差异是省掉外置伺服放大器和独立LVDT调理卡，柜内少两个故障点。采购员常踩的坑是把SPHSS03和SPHSS13混着买——硬件插头能插进同一槽位，但EPROM里的IODetail和Symphony Plus新工程（v6以上）默认认SPHSS13，老INFI 90工程认SPHSS03，插反了Enable灯不亮。其交期痛点是原厂早停产，市面全是New Surplus或拆机翻新，库存超5年的模拟级电容必漂，发货前必须上伺服测试台跑±50mA带载曲线+LVDT闭环跟踪，别信”全新库存免校”。严格来说它不满足SIL3单卡表决，TMR系统里得三取二配三块，别拿单卡当保护继电器用。
替换与升级建议
- ✅ 直接替换：同型号 SPHSS03（同EPROM分支，如均适配NKM01机架）。断电插回原槽位，下装原IODetail与PID参数，校零点即可运行，停机约1工时。
- ⚠️ 软件兼容（需改配置）：SPHSS13（原厂推荐升级件）。物理插槽与背板兼容，但Symphony Plus新工程需改模块类型映射、重下装IODetail，老INFI 90工程反向不认；改动约2-4工时，存在PID增益重整定风险。
- ❌ 硬件不兼容：普通模拟输出卡（如ABB 07KT系列AO）或ProSoft/1756外置伺服网关。吃INFI 90背板协议且内置LVDT激励源，通用AO卡没闭环能力、插Harmony机架背板不握手；强行外置放大器替代会多出接线点和地环路，不可用，若无直接替代品需明示只能依赖库存。
