描述
产品详情

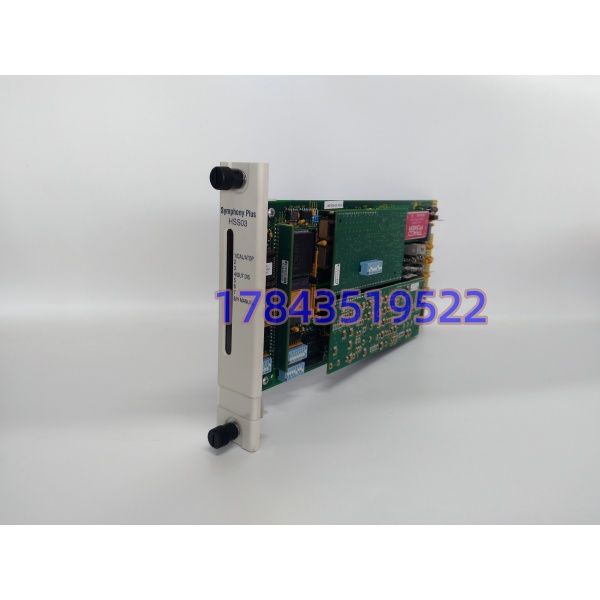

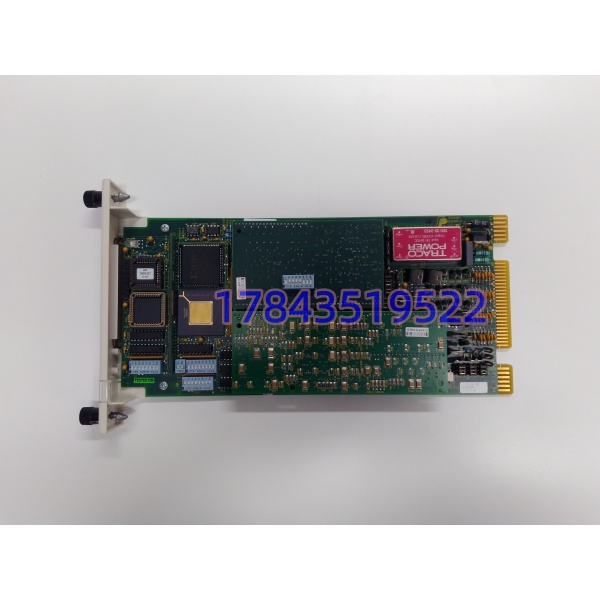

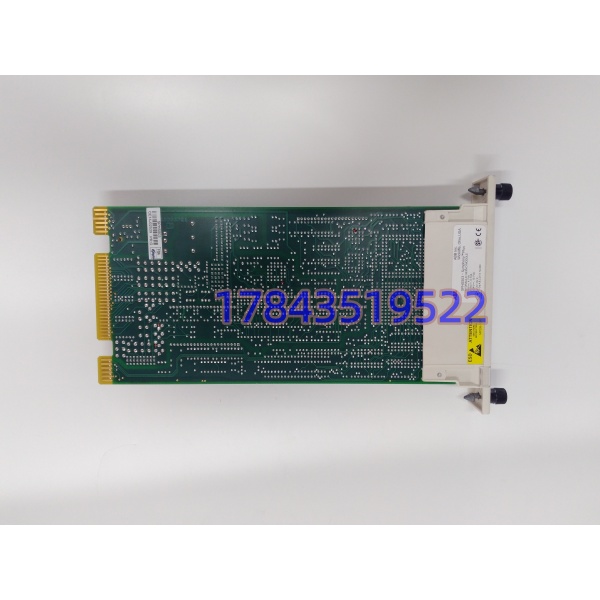

· 型号：SPHSS03
· 品牌：ABB
· 系列：Symphony Plus
技术参数
| 参数项 | 规格指标 | 备注 |
|---|---|---|
| 核心功能 | 液压伺服闭环控制 | 位置/速度/扭矩 |
| 安全标准 | IEC 62061 | 集成安全继电器 |
| 数字I/O | 16通道 | 兼容安全门/急停 |
| 通信协议 | Profibus DP, Modbus RTU | 支持OPC UA over TSN |
| 物理接口 | RS-485, CAN, 以太网, USB | 多协议适配 |
| 供电电压 | 24V DC ±10% | 功耗 ≤10W |
| 工作温度 | -40℃ ~ 85℃ | 宽温域设计 |
| 防护等级 | IP67 (部分IP65) | 适应恶劣工况 |
| 安装方式 | 35mm DIN导轨 | 标准卡槽 |
| 尺寸重量 | 132×105×52mm / ~800g | 紧凑型设计 |
| 诊断功能 | LED指示/事件记录 | 支持预测性维护 |
产品介绍
在金属成型或注塑机现场，最让人头疼的往往不是控制算法，而是液压阀的响应迟滞和信号抖动。SPHSS03 的核心价值就在于把这种“机械不确定性”锁死在模块内部，它不只是个D/A转换器，而是自带闭环调节的伺服大脑。严格来说，它必须配合 ABB Symphony Plus 系统的 IMMFP12 等主控模件使用，单独买回去当普通伺服驱动器用是行不通的，这点在选型时务必和工程师确认8。
这块模块的真正壁垒在于它的“安全+控制”一体化设计。很多老系统为了过安全认证，还得在外部挂一堆安全继电器和光幕控制器，接线复杂得像蜘蛛网。SPHSS03 直接把16通道安全I/O和伺服控制做进同一个壳体，符合 IEC 62061 标准，省下的不仅是柜内空间，更是后期排查故障时那几个小时甚至几天的停机时间。但要注意，它的通信协议虽然丰富，却对第三方PLC的兼容性有门槛，不是随便插根网线就能和西门子S7-1500无缝对话，需要额外配置网关或协议转换模块1。
替换与升级建议
| 替代型号 | 兼容级别 | 差异说明与改动成本 |
|---|---|---|
| SPHSS13 | ⚠️ 软件兼容 | 官方升级型号，硬件安装尺寸一致，但内部微处理器和固件逻辑有更新。需重新下载控制组态，并验证伺服阀驱动参数，调试成本约4-6工时，建议趁停产前备库6。 |
| IMHSS03 | ✅ 直接替换 | 同系列子模件，通常与 IMMFP12 配套使用，功能定义高度重叠。但需核对订货号后缀，不同批次可能存在固件版本差异，上电前务必用 Symphony Plus 调试软件做在线诊断78。 |
| 第三方伺服模块 | ❌ 硬件不兼容 | 任何非 ABB Bailey 系列的伺服模块都无法直接插入 Harmony Rack 背板。若强行替换，需更换整个控制器机架及重新编写全部控制逻辑，成本极高，仅建议在系统整体改造时考虑46。 |
