描述
产品详情

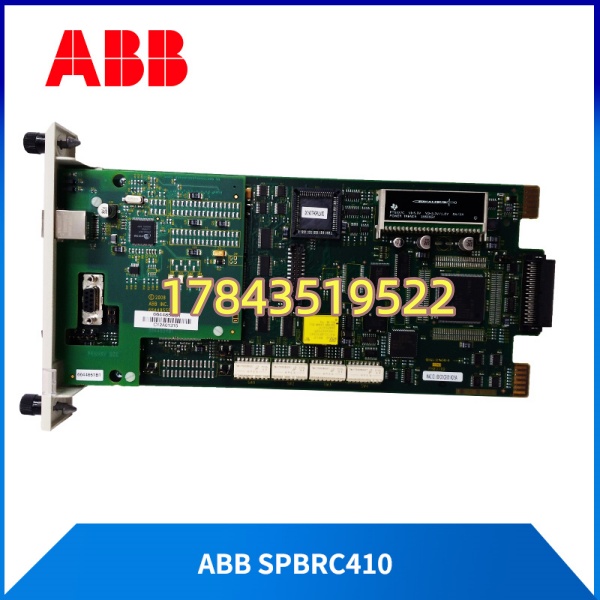

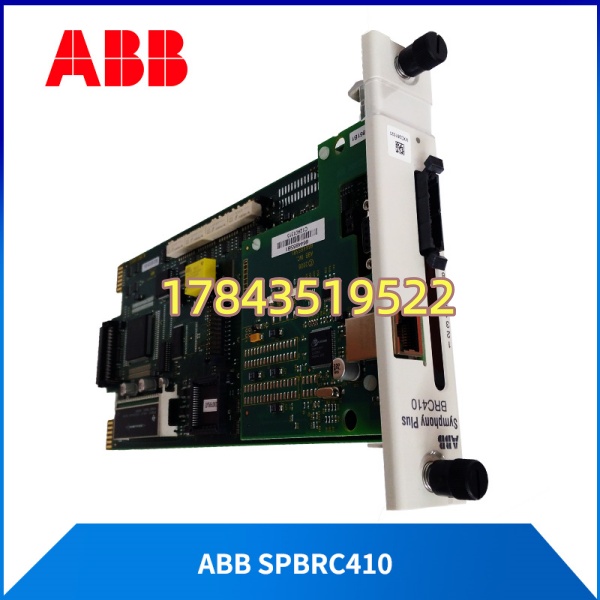

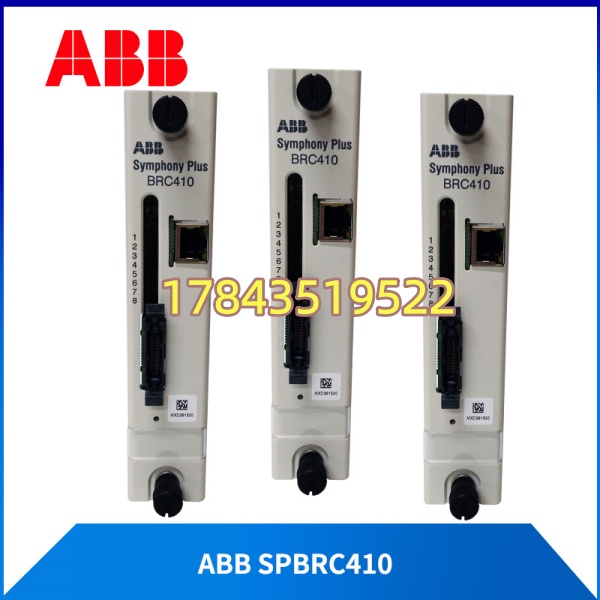

· 型号：SPBRC410（ABB 物料 3BSE018434R1，RC410 系列底座单元，SP= Symphony Plus 版标识）
· 品牌：ABB
· 系列：Symphony Plus（SD Series）/ Advant OCS — RC410 现场控制站（配 BRC410 处理器模块）
规格参数
- 完整型号：SPBRC410（3BSE018434R1 — Base Unit for BRC410 Processor with Ethernet Interface）
- 适用处理器模块：BRC410（3BSE018434R2 等，Harmony / Symphony Plus 系列现场控制单元 CPU）
- 产品类别：Symphony Plus / Advant RC410 控制器底座 — 含背板总线、以太网通讯口、S800 I/O Bus 驱动
- 以太网接口：2 × 10/100 Mbps RJ45（独立 MAC），用于接入 Plant Network（PN）或 Control Network（CN），支持冗余网络
- 现场总线扩展：S800 I/O Bus（通过 TB807/TB850 等扩展本地/远程 S800 I/O 站，最大站点数依网络拓扑）
- 串口：1 × RS-232/RS-485 服务口（调试/本地维护，RJ45 或 DB9 依批次）
- 冗余支持：支持双 SPBRC410 + 双 BRC410（1:1 Hot Standby），需配同步电缆及冗余电源模块
- 背板供电：由柜内 PS 电源模块供 24V DC（背板变换为 5V/±15V 给 BRC410），典型底座功耗 <8W（不含 CPU）
- 安装方式：控制柜 DIN 导轨或螺栓固定（标准 Symphony Plus SD 机架，通常与其他 I/O 底座并列）
- 前面板 LED：PWR / RUN / ERR / ETH1 / ETH2 / COM（具体依插装 BRC410 后显示 CPU 状态）
- 工作温度：0～+60℃（IEC 61131-2）
- 存储温度：-40～+85℃
- 相对湿度：5～95% 非凝露
- 防护：IP20（柜内）
- 认证：CE / UL / cUL / IEC 61508SIL2（依应用配置）
- 尺寸/重量：约 单槽 宽 50mm × 深 180mm × 高 130mm / ≈0.6 kg（参考值）
产品介绍
SPBRC410 是 Symphony Plus / Advant RC410 控制站的底座单元，本身不跑程序——上面插 处理器模块才构成完整的现场控制单元（HCU/RCU）。底座负责把 24V DC 转成背板多路电源、提供双以太网口上 Plant Network、驱动 S800 I/O 总线连远程站。简单说：SPBRC410 = 的”家”+ 网络接口 + I/O 总线驱动。
坦白讲，SPBRC410 随 Symphony Plus 平台推新底座（ 仍 Active 但老 INFI-90 IMASI23 底座不兼容），老系统替换优先找同型号。采购必须确认两件事：①是底座（）不是处理器（）——两者分开买也可成套；②核对原柜是 Symphony Plus SD 机架还是老 Advant OCS 机架（开孔与导轨兼容但通常不混 INFI-90 老底座）。换底座必须拔 ——先备份程序（存于 的 NVRAM/CF 卡），拔前标记所有外接端子，装新底座插回 上电自动同步无需重下（SRAM 完好前提下）。
应用场景与行业案例
电厂除灰/化水 Symphony Plus 控制站报”Base Unit Communication Lost”， RUN 灯灭 ERR 闪——量背板 24V OK 仍不启动，拔下 观察底座背板有轻微腐蚀氧化（现场曾漏水未彻底干燥），判定 背板总线驱动 IC 受损。原厂交期六周，MRO 调同型号拆机件换回恢复。
典型场景：
- 火电厂辅网（化水/除灰/输煤/废水）Symphony Plus 改造： + 做现场控制站，通过以太网连 Plant Network，下挂 S800 I/O 远程站（光纤环网）。
- 石油/化工装置 Symphony Plus 分散控制：连续过程要求冗余，双 + 双 热备配置，切换无扰动。
- 老 INFI-90 / Advant OCS 升 Symphony Plus：保留现场 S800 I/O 及大部分接线，只换控制器底座+CPU 升代（ 兼容老 I/O 总线时序）。
- 老线 MRO 备件：整体 DCS 升级未批，只换坏底座维持运行。
真实案例：
南方某 2×600MW 电厂化水 Symphony Plus 站，雨季电缆沟进水汽渗进控制柜，一月后 #2 HCU（+）突然无法启动——ERR 灯红无 RUN。工程师量 PS 电源 24V 到端子正常，拔 插测试台 OK，判定 背板受潮腐蚀致总线驱动异常。库房从 MRO 商调拆机 （同 3BSE018434R1），当夜停机断电——标记所有端子（尤其 Bus 光纤及 24V 电源极性），拆旧底座、清导轨氧化物、装新底座锁紧、插回 、恢复接线。上电 自动从 NVRAM 恢复应用，RUN 绿，I/O 通讯重建 <2 分钟。热工主管说：”早知该多备一块底座，这 Symphony Plus 再跑十年没问题。”
常见问题解答 (FAQ)
是底座（无处理器）， 是插上面的 CPU 模块，可分开采购也可买成套（+ 通常称 RC410 站）。底座不支持热插拔——更换必须断 24V DC 控制电源，拔下 （先备份！）再拆底座。装新底座插回 上电，SRAM 完好则自动同步不需 Download。
物理安装尺寸相近但 电气不兼容。 是 Symphony Plus SD 系列底座，背板总线时序和以太网口定义与老 INFI-90 不同，不能替 INFI-90 老底座；Advant OCS 部分 RC410 底座（非 SP 前缀）功能接近但固件/网络配置有别，。混用最常见问题是网络不识别或 I/O Bus 超时。
Q3：换底座后程序会丢吗？要重下吗？
程序存于 模块的 NVRAM/CF 卡，不在底座。只要 没坏且 SRAM 未因电池过期丢失（ 自带超级电容+电池），拔下插新底座上电自动引导，不需重新 Download。若双 CPU 均拆下且电池耗尽长期断电可能丢数据——遇此需从工程师站恢复 .sac 工程备份。建议每次维护后导出 NVRAM 镜像存档。
先查三样：①24V DC 电源到端子极性/电压（应 22–28V）；②以太网口 Link 灯（插网线看对端交换机端口 UP 否，交叉/直连线均 Auto MDI-X 多版本支持）；③ I/O Bus 光纤连接及终端电阻（TB807 末站需 130Ω 终接）。我在现场遇过多次是网线接头氧化或交换机端口 err-disable 导致误判底座坏——清接头或换交换机端口后恢复。
Q5：怎么鉴别拆机/二手件良品？
要求供应商提供：①空载上电（不插 ）PWR 灯亮（部分版本底座单独上电有 PWR 指示）；②插测试用 后 RUN 绿灯常亮、以太网口 Link 激活、能与 Composer 建立在线连接识别底座类型；③ I/O Bus 口光功率在正常范围（若有条件）。外观检查背板连接器金手指无氧化发黑、无腐蚀痕迹、端子螺丝无滑牙。到货先装机短时测试确认状态再投运。
