描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | ABB |
| 型号 | SNAT604 |
| 订货号 | 5761861-2B |
| 关联型号 | SNAT604IFS |
| 产品类型 | 多功能控制与接口板 / DCS模块 |
| 所属系统 | ABB Advant OCS / Symphony Plus DCS / ACS800 |
| 供电电压 | 24 VDC ±15% |
| 功耗 | ≤15 W |
| 输入通道 | 8路光电隔离数字量输入（DI） |
| 通信接口 | 双冗余RS-485，支持Profibus-DP从站 |
| 工作温度 | 0°C 至 +60°C |
| 存储温度 | -40°C 至 +85°C |
| 防护等级 | IP20 |
| 安装方式 | 标准6U DCS机架（SNAR/SNAE系列） |
产品深度介绍

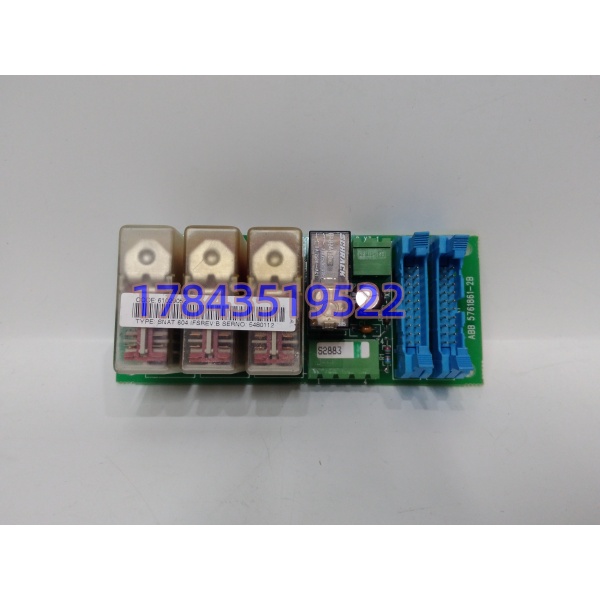

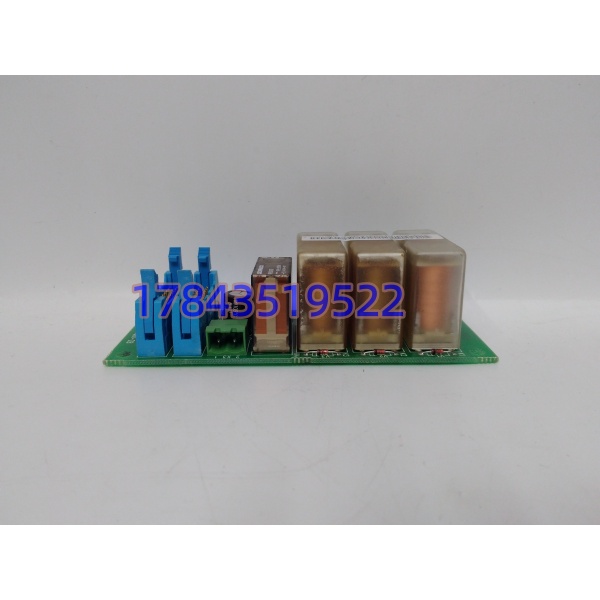

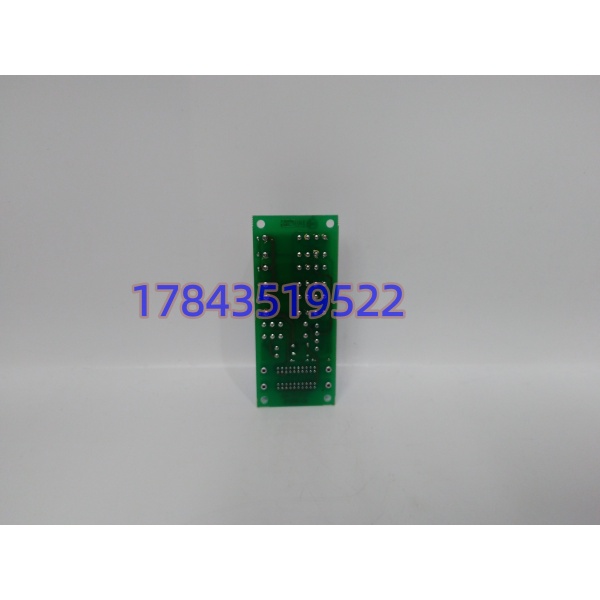

SNAT604（订货号5761861-2B）是ABB Advant OCS / Symphony Plus DCS系统中使用的多功能控制与接口板。它把几件事合到一块板子上干：8路光电隔离的数字量输入采集、双冗余RS-485通信、以及现场信号与控制器之间的隔离缓冲。这板子通常插在SNAR/SNAE系列的6U DCS机架里，通过冗余Profibus-DP链路跟AC 800M或Advant控制器通信。说白了，它就是把各种开关量信号收上来，再通过可靠的冗余链路传给主控，同时给现场信号做个隔离。
这板子在现场有两个最拿手的事：一是它的8路DI全部带光电隔离，每路独立，能直接接继电器的干接点、接近开关或者按钮信号，同时把地环路干扰和共模电压挡在外面，不让强电串到控制系统里去。另一个是双冗余RS-485设计，主链路断了备链路毫秒级顶上，这对于电厂ETS、化工厂SIS这类不能停的系统来说非常关键。
应用场景与工程痛点
现场最怕的一个场景
某火电厂的汽轮机ETS系统，一块负责采集润滑油压低信号的板子出了故障，通道时好时坏。值班员在DCS上看到信号闪了一下又恢复，以为是干扰，没当回事。结果第二天真的润滑油压掉了，系统没来得及跳闸，轴瓦烧了。后来查出来，那块板子的光电隔离器老化了，信号时断时续。从那以后，他们ETS系统里的所有DI信号全部用这种带独立隔离诊断的板子，而且定期做通道测试。
典型应用场景
- 汽轮机紧急跳闸系统（ETS） – 采集振动、轴向位移、润滑油压、轴承温度等关键保护信号的干接点输出。8路隔离DI直接接入现场继电器触点，一路故障不影响其他通道。
- 安全仪表系统（SIS） – 反应器温度/压力高报、紧急切断阀限位反馈、手动急停按钮信号采集。这些信号通过Profibus-DP送到AC 800M做安全逻辑判断。
- 电厂辅机联锁 – 循环水泵、给水泵、引风机的运行状态反馈和联锁信号。这块板子跟ACS800驱动系统配合使用，在电机控制场景里比较常见。
- 冗余通信链路节点 – 在大型DCS系统中作为通信中继节点，把现场柜的信号通过冗余RS-485总线汇集到上层控制器。
- 老旧系统改造 – Advant OCS系统的存量设备维护。系统不换，这种关键接口板就得备着。
