产品详情

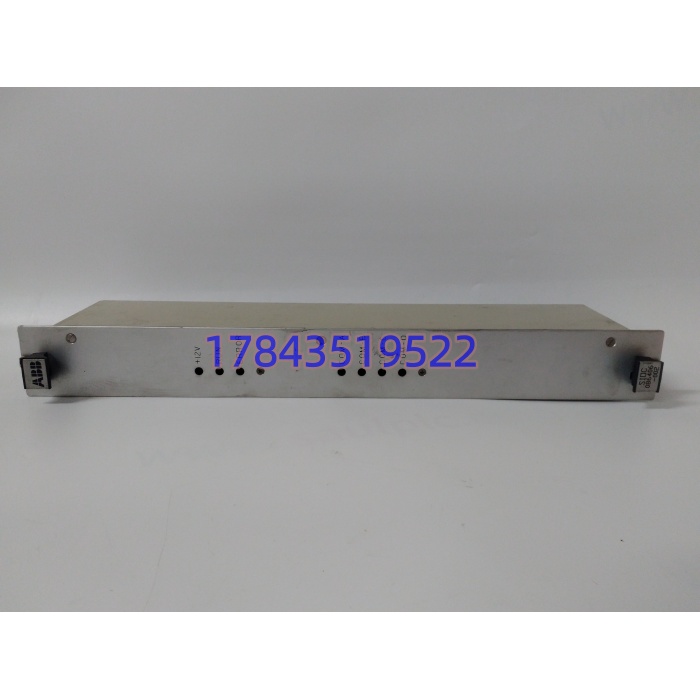

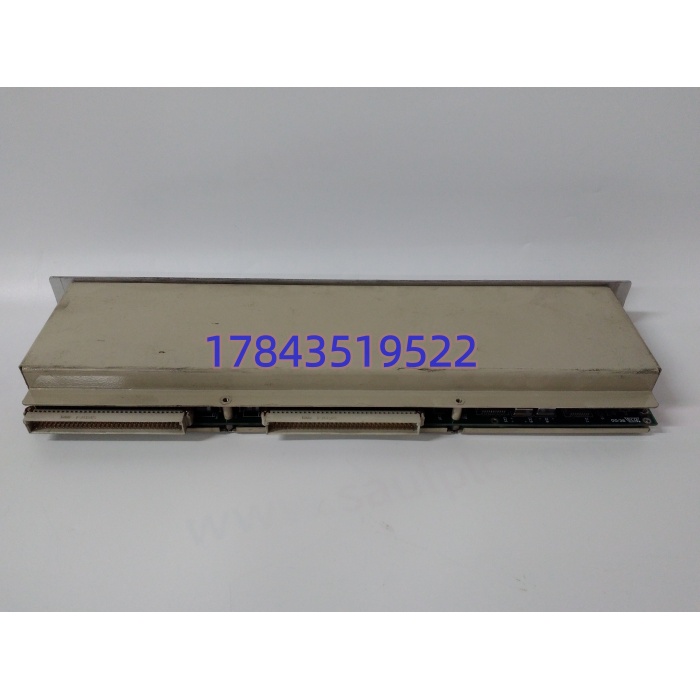

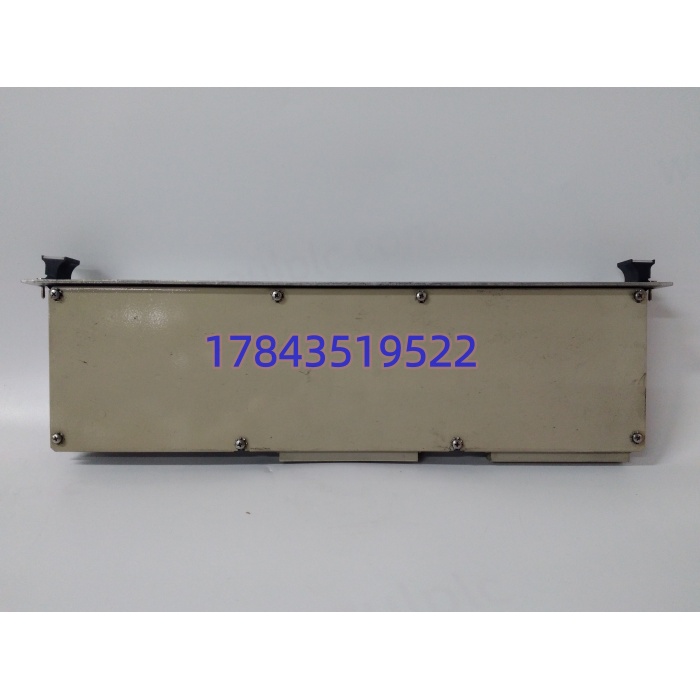

· 型号：SIOC086406-002（086406-002）
· 品牌：ABB
· 系列：System 800xA 智能 I/O（SIOC / SMART I/O CALI 板级）
规格参数
| 参数项 | 规格值（以原厂手册/实物铭牌为准） |
|---|---|
| 产品定位 | 800xA 机柜内智能 I/O 载板 / 信号调理校准板（SIOC 前缀） |
| 对应正式件 | 非 CI864；市面多作 086406-002 智能 I/O 板流通 |
| 通道形态 | 依载板版本定，常见混合 DI/DO/AI/AO 或纯数字 8/16/32 点（需核对实物） |
| 信号类型 | 数字量 24 V DC / 模拟量 0–10 V、4–20 mA（依版本） |
| 隔离方式 | 通道光电隔离，防柜内变频器共模干扰 |
| 通信挂载 | 经 AC 800M 背板高速总线，非独立 Profibus 口 |
| 组态软件 | ABB Control Builder M（800xA 工程套件） |
| 供电 | 背板 5 V/24 V 取电或外部 24 V DC（±20%），典型 ≤6 W |
| 安装形式 | 800xA I/O 机架槽位 / 机柜面板固定 PWA |
| 尺寸重量 | 约 48×430×140 mm（板级形态），~1.16 kg（依版本） |
| 工作温度 | −25 ~ +70 °C |
| 存储温度 | −40 ~ +85 °C |
| 相对湿度 | 5–95 % RH（非冷凝） |
| 防护等级 | IP20 柜内 |
| 认证 | CE / 工业 EMC（RoHS 依批次核对） |
产品介绍
SIOC086406-002 是 ABB 800xA 体系里”SIOC”板级代号的智能 I/O 模块，干的是机柜内信号预处理+背板通信的活：现场传感器/执行器进来，先在板上做隔离、标定、断线检测，再通过背板交给 PM864/PM865 这类 CPU 跑逻辑。它不等同于 CI864——CI864 是带 9-pin D-sub 的 Profibus DP 外通信卡，SIOC086406-002 没有独立现场总线口，是往背板里插的”内伙计”。
跟外挂式 I/O 站比，它的好处是延迟低、不走外部网络、Control Builder M 里直接拖变量；短板也直说：SIOC 是 ABB 内部物流写法，同一 086406-002 在不同批次可能是纯数字板、也可能是带模拟校准的 SMART I/O CALI 板，买错版本插上背板会报”模块类型不匹配”。现场换件必须把旧板正面照片（含 086406-002 和 SIOC 行）发供应商比对。
应用场景与行业案例
我遇过一次化工厂 800xA 机柜报”I/O 模块未识别”，查下来是 SIOC086406-002 板上的背板连接器金手指氧化，Control Builder M 里该槽位变红。这种板坏起来不炸灯，就是槽位离线，操作工那边对应阀门反馈全 0，联锁差点误动。
- 火电辅机 800xA 控制柜：风门、挡板、油泵状态采集，SIOC 板插在 AC 800M 本地机架，省外部远程 I/O 站，非它不可是因为原机柜布局只留了这种板槽。
- 造纸 QCS 机柜信号调理：测厚/水分传感器的模拟量先在 SIOC086406-002 上标定再送 CPU，避免屏蔽线拉长引入干扰。
- 水处理 PLC 改造留旧柜：原柜全是 ABB 800xA 载板，新增点不敢换第三方 I/O，只能补同号 SIOC 板。
- 矿山皮带保护：拉绳、跑偏、速度开关的 DI 经 SIOC 板进 800xA，继电器输出直接驱声光报警。
- 海上平台 800xA 子集：宽温版扛 −25 °C 启动，背板取电少一组外部电源故障点。
真实案例：前年华南某电厂除灰系统，夜班 2 点 3# 仓泵进料阀反馈丢失，DCS 上阀位变灰。维护查 PM864 背板，发现 Slot 7 槽 SIOC086406-002 的 ERR 灯慢闪。拔板一看，板面”SMART I/O CALI”丝印还在，但背板侧一个定位销弯了导致接触不良。库房有同号拆机件，断电换板，Control Builder M 在线扫到槽位恢复，原工程变量自动重绑（标定系数存在工程里没丢）。班长说：”这板不值钱，但没它仓泵逻辑全瘫，灰喷一身。”
