描述
产品详情

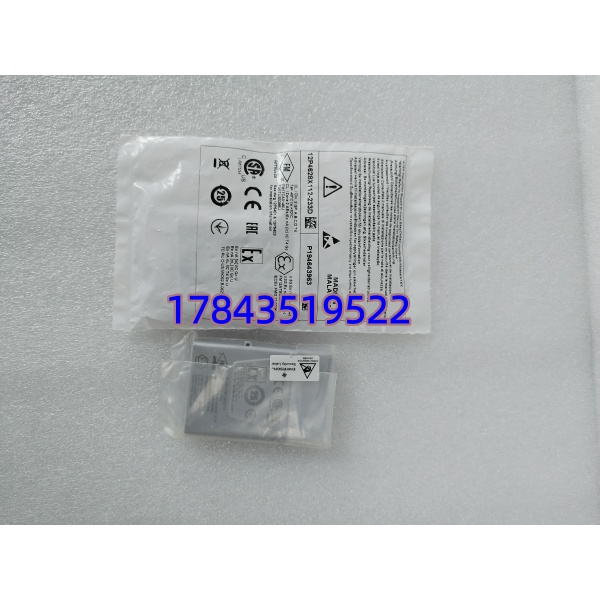

· 型号：SE4303T01（市场亦标 RSE4303T01）
· 品牌：ABB
· 系列：Symphony Plus / Freelance CHARM I/O — Analog Input Characteristic Module (AI 4–20mA HART)
规格参数
- 产品型号：SE4303T01（ABB CHARM 特性模块，部分目录写为 RSE4303T01）
- 所属系统：ABB Symphony Plus™ S+ Operations / ABB Freelance 用 CHARM I/O 子系统
- 模块类型：CHARM Analog Input — 4–20 mA 2-Wire with HART（特性模块，自身不含端子，插于 INBIM Baseplate）
- 输入通道数：12 通道（独立 A/D 每通道）
- 输入信号：4–20 mA DC（2-wire 变送器供电由底座回路提供），可组态 0–20 mA
- 分辨率 / 精度：16-bit A/D，±0.1% FS（典型，依据 ABB CHARM AI Datasheet）
- HART 支持：HART 5/6/7 数字通讯叠加于 4–20mA（需 HART 调制解调器或 Gateway 读取）
- 隔离等级：通道–逻辑 1500 VAC（1 min），通道间共地（组内不隔离）
- 诊断功能：断线（<3.6mA）、超量程（>22mA）、模块故障 LED 指示
- 供电方式：逻辑电源由 CHARM Baseplate（INBIM 系列）经背板提供，现场回路外接 24VDC
- 更新周期：约 50～100 ms（依组态扫描周期）
- 状态指示：前面板 PWR / COM / ERR LED + 每通道状态指示（依 Baseplate 版本）
- 安装方式：垂直插入 CHARM Baseplate（INBIM…系列），支持在线插拔（Hot Swap）
- 工作环境：0～+60℃，5～95% RH 非凝露
- 认证：CE、cULus、符合 IEC 61131-2/ IEC 61000-4 EMC
- 兼容底座：INBIM（CHARM I/O Baseplate with bus interface），不兼容 S800/S900 端子底座
产品介绍
现场实测过一套 S+ 改造项目，原先用 S800 AI 卡带 HART——想省柜内空间改 CHARM，结果采购把 SE4303T01 买回来了却没订 INBIM 底座，插不进老 S800 导轨白等一周。SE4303T01 是 ABB CHARM 生态里的”特性模块”（Characteristic Module），只负责信号调理和 A/D，真正的电源、总线、端子全在 Baseplate 上。它比传统 S800 AI 卡密度高（12 通道/片）、支持在线更换且 HART 数字层直通，特别适合改造时压缩 I/O 柜体积。（严格来说它只在 CBF/Control Builder 里选对 CHARM Type 并分配 Slot 地址后控制器才识别，别以为插上底座就自动上线。）
库存经理视角——CHARM 模块无电池无易失程序，New Surplus 存放 10 年再上机基本无风险。原厂单独补订交期飘忽（6～16 周常见，部分地区 EOL 过渡），而 AI 卡是过程控制站用量最大的 I/O 类型，建议按 ABC 分类：A 类站（关键模拟量控制回路）按每站 N×3%~5%+1 片集中设 Buffer Stock，不按每块卡 1:1 备。
应用场景与库存策略
CHARM AI 卡故障 → 对应测点变”????”或冻结 → 若涉及 MCS 主调回路（水位/温度/流量）可能触发控制品质恶化甚至切手动，间接导致 RB/MFT。好在 CHARM 支持热插拔，换卡不停机——前提是库房有备件。
典型场景与备货建议：
- 火电/化工—Symphony Plus S+ CHARM 控制站（AI 密集柜）：每柜 20～60 块 AI CHARM，建议按全场同类 CHARM AI 总量 × 3%～5% + 至少 1 片冷备集中管理，存防静电袋。
- 水处理/市政—Freelance CHARM 远程站：站点偏远建议当地控制室另留 1 片，减少跨城调拨延误。
- LTB 评估：若进入 PCN Phase-out，按”装机总数 × 延寿年限(年) ÷ 预期 MTBF(约 20 万小时) × 1.5″，中型厂一般囤 2～4 片。
- 底座兼容性核查：SE4303T01 必须配 INBIM 系列 CHARM Baseplate，确认现场是 CHARM 架构再下单——买错成 S800 底座（TU810/TU830 等）插不进。
真实案例：某自备电厂 S+ 系统 CHARM 柜 #3 排第 7 槽 SE4303T01 老化导致 3 个给水流量测点同时跳变（通道间共地故同一片故障常波及多通道），运行切手动后短暂扰动。库房恰有 1 块新余料，热插拔更换 + CBM 下装配置 6 分钟恢复。事后盘点发现全厂 80+ 片 竟无一冷备——立刻启动按 4% 比例补采。反思：CHARM 比 S800 卡便宜但交期更长，AI 类又是最大用量，不按聚合比例备只按”坏了再买”是典型的 MRO 死角。
常见问题解答 (FAQ)
Q1：这是 Emerson Ovation 的模块吗？能和 Ovation 5X 系列混用？
不是。 是 ABB CHARM AI 模块，与 Emerson Ovation / Westinghouse 5X 系列完全无关、物理电气不兼容。渠道商误标为 Emerson 的要注意甄别。
Q2：原厂还能单独订？交期多久？
ABB 部分地区仍供但单独补订交期 6～16 周不等，市面 New Surplus（项目结余）流通较多。要求序列号照片 + 适配 Baseplate 型号声明，最好有 HART 回路测试记录。
不能。CHARM 特性模块只插 INBIM（CHARM Baseplate with bus interface）， 端子底座物理接口不同，强行尝试会损坏针脚。订前确认现场 I/O 架构是 CHARM 还是传统 。
丝印型号不同，输入电路不同—— 是 4–20mA 2W HART，SE4303T04 是 0–10V 隔离。物理可互插但信号类型不匹配会导致测值错误或无读数，不可混用替代。
