描述

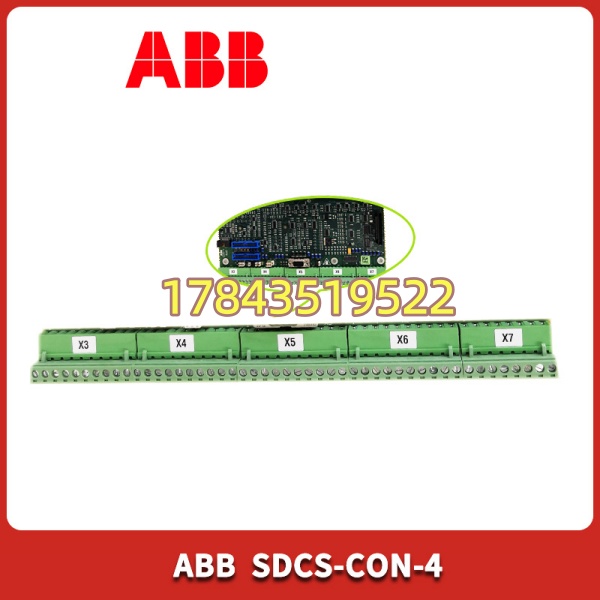

产品详情
· 型号：SDCS-CON-4（关联号 3ADT303900R0001 / 3ADT303900R001 / 3BHL000986P7004）
· 品牌：ABB
· 系列：ABB DCS600 / DCS800 / ACS600 / ACS800 系列 Large Drives — Main Control Unit CON-4
规格参数

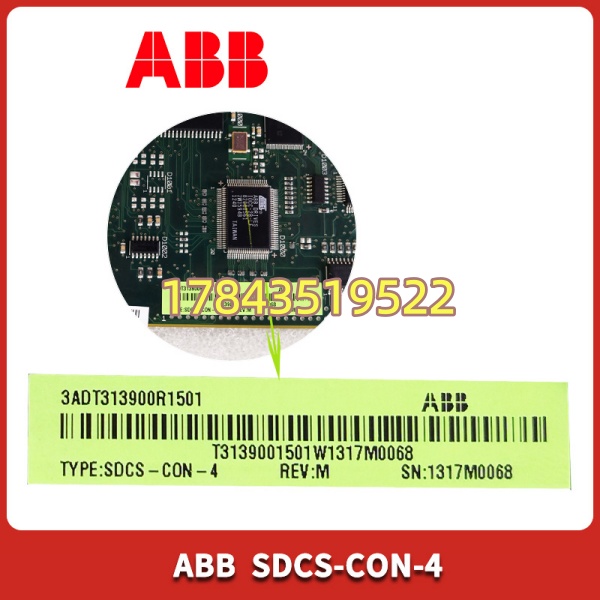

- 产品标识：SDCS-CON-4，常见印字 3ADT303900R0001（Order No.），部分批次标 3BHL000986P7004 为关联 BOM 编码
- 适用系统：ABB DCS600（直流传动 6-pulse/12-pulse）、DCS800（直流全数字）、ACS600/ACS800 中压及 large AC drive 部分版本用 CON-4 作主控制（ACS6000 用 AMxC 不同）
- 模块类型：Main Control Board — 执行电机控制算法（速度/转矩/励磁调节）、顺序控制、参数存储、故障录波、与人机接口(CDP-312 / DDCS-LCP)通信
- 处理器：基于 Motorola MC68030/MC683xx 系列（依版本，90年代～2000年代初架构），带浮点协处理器（部分批次）
- 存储器：板载 Flash/EPROM（固件）+ EEPROM/电池备份 RAM（用户参数、故障堆栈），参数可靠备份依赖 Backup 到 PC( DriveWindow / DriveSize )
- 备份电池：部分版本靠超级电容或外备电池（依具体驱动柜型），长期断电参数可能丢失→需定期存档 .dcm/.par 文件
- DDCS 接口：2×光纤端口（DDCS link 连功率单元 GVC/IGCT驱动板、远程 I/O SDCS-IOB-2、Panel 等）
- 扩展子板接口：连接 SDCS-IOB-2（I/O 扩展）、SDCS-PIN（脉冲接口）、SDCS-COM（通信选项 Profibus/Modbus），依配置
- 面板/PG 口：支持 CDP-312 / DDCS-LCP 本地面板或通过 RCAN/DDCS 连 DriveWindow / DriveSize PC 工具
- 供电：由驱动控制电源单元（AIMA/AINT 板或独立 PS 24V）经背板供给，典型 24 V DC ±10%
- 指示灯：RUN（绿）、ERR（红）、DDCS ACT（黄）等，依版本丝印
- 安装：导销定位插板 + 前把手锁紧，ESD 敏感，通常装控制柜门内侧或功率柜控制插槽
- 工作温度：0 ～ +50℃（柜内，IEC 61131-2）
- 存储温度：-40 ～ +85℃
- 湿度：5%～95% RH 无凝露
- 涂层：conformal coating（黄/绿），耐工业环境
- 认证：CE / cULus / DNV（部分版本），RoHS（后期批次）
- 生命周期：原厂部分区域 EOL，靠渠道 NOS 及测试拆机流通；新平台 ACS880 / DCS880 用不同控制架构
产品介绍

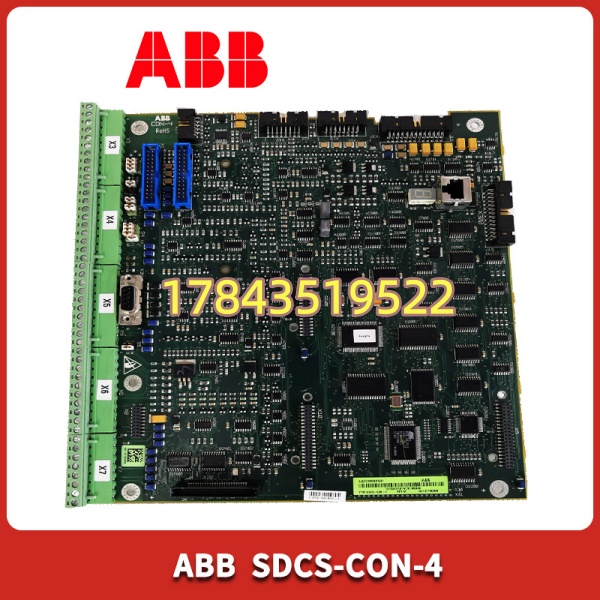

SDCS-CON-4 是 ABB 老款大传动（DCS600 直流、ACS600/800 交流中压及 large drive）的主控板——跑速度/转矩闭环、励磁调节（直流）、起停顺序、故障诊断，通过 DDCS 光纤指挥功率柜 IGCT/IGBT 驱动板，参数存 EEPROM 并经超级电容/电池保持。简单说它是驱动器的”大脑”，面板(CDP-312)或 DriveWindow 连它读改参数。
坦白讲这板子最大风险是参数丢失（长期断电电池耗尽或 EEPROM 老化）和 DDCS 光口芯片打坏（感应过压）。老线保运建议：①定期用 DriveWindow 备份 .par/.dcm 到 PC；②年检目检 CON-4 板电容鼓包/光口陶瓷裂痕；③留同版本冷备。采购须核对原板完整印字 3ADT303900R0001 及 REV 后缀——不同 REV 固件可能不兼容老 DCS600 某些软件选项，混插可能报”SW Incompatible”。
应用场景与行业案例
痛点切入：
我在现场遇过 DCS600 直流传动报”Control Board Fault / Parameter Lost”——上电 ERR 常亮，DriveWindow 读不到参数，查是板载备份 RAM 掉电过久清零（五年未备份 + 控制电源长期断电存放）。更严重是雷击感应打坏 DDCS 光口收发器，功率柜全断链跳”DDCS Communication Failure”，整线停机。这种主控板一坏，驱动成”砖”，没备件只能等。
典型场景：
- 冶金主轧机直流主传（DCS600 6/12-pulse）——SDCS- 作速度/转矩/励磁控制核心，老线 MRO 必保备件。
- —— + SDCS-IOB-2 组态顺控与安全电路监视。
- ACS600/800 大型交流传动机架（水泥磨/矿磨主驱）——部分 early ACS600 用 而非 AMxC，需同型号替换。
- 保运冷备轮换——年检备份参数、目检电容鼓包、同版本板轮流上电测 RUN 灯。
真实案例：
西南某钢厂 1999 年投运 直流主传，去年大修后上电 ERR 灯常亮、DriveWindow 报”Invalid Parameter Set”。查旧备份存在但板子 RAM 区部分扇区坏（偶尔能读出偶尔校验错）——决定换板。库房有测试过拆机 SDCS-（同 3ADT303900R0001 Rev xx），先断主电等 DC Link 放完电→断控制 24V→拔旧 （ESD 手环！）→插新板→上电→用 DriveWindow “Download Parameters” 还原 .par 文件→DDCS 链路全绿→低速点车确认→恢复全速。全程停机约 50 分钟。老师说”幸亏每年拷一次参数到移动硬盘，也幸亏留了块 冷备——这板子一坏整机架是黑匣子”。确实，传动主控板三原则：备份参数、核对完整型号 REV、留冷备。
常见问题解答 (FAQ)
Q1：SDCS-CON-4 支持热插拔吗？能带电拔插吗？
绝对禁止。属低压控制电子，必须断驱动控制电源（确认 DC Link 放完电、24V 控制电消失）再操作。带电拔插可能静电击穿 DDCS 光口或致参数丢失，且触发驱动全关断跳闸。
Q2：换板后参数会丢吗？怎么恢复？
板 EEPROM 存用户参数和选件 Key。换新板 Flash/EEPROM 空，必须用 DriveWindow / DriveSize 将原备份 .par / .dcm 文件 Download 到新板（或手动逐条录入若备份缺失但纸质定值在）。建议在旧板彻底坏前定期备份——这是铁律。
Q3：3ADT303900R0001 后缀/REV 重要吗？能和早期 R000x 混用吗？
重要。不同 REV（如 -R0001 vs -R001x 等）可能固件版本不同影响与功率柜 GVC/IOB 兼容性。通常新高版 FW 向下兼容老系统但极少情况老 需特定旧 FW——采购核对原板完整印字含 REV 字母/数字，卖家提供拆机板照片比对最稳。
Q4：怎么鉴别拆机件好坏？常见失效模式？
最常见：电解电容鼓包（年代久）、DDCS 光口陶瓷碎/端面脏污（致通信丢包）、电池备份 RAM 漏电（参数随机丢失）、ESD 打坏 FPGA。看：①PCB 无电弧烧痕；②电容无鼓包漏液；③光纤座完好；④金手指轻磨损OK；⑤卖家提供上电 RUN 灯闪、DriveWindow 可读 ID 截图/视频。收到先目检再存冷备。
Q5：停产了有新替代直接安装吗？
→DCS880（直流）、ACS600→ACS880（交流）新平台用不同控制架构(CDP-312 直接连 AMC 或新 Main Cont 在老线无 Pin-to-Pin 替代。老站保运按原精确型号（含 3ADT303900R0001 & REV）采购 NOS/测试拆机，不建议贸然升平台除非做整柜改造。
Q6：配套子板（SDCS-IOB-2 / SDCS-PIN-4）要一起换吗？
一般 IOB-2/PIN-4 不随 同换除非本身故障。但 与 IOB-2 间有硬件 ID 校验——混用过大版本 IOB 可能报 Mismatch。换 时确认 IOB-2 型号/REV 与原一致或在兼容矩阵内，异常时报 Check Hardware。
