产品详情

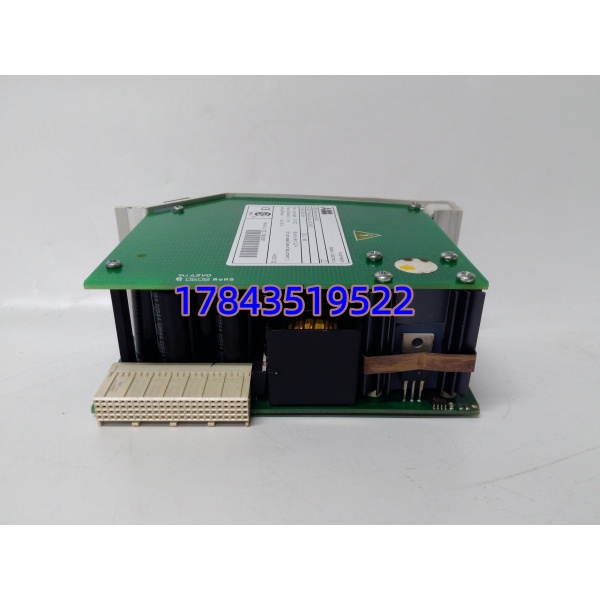

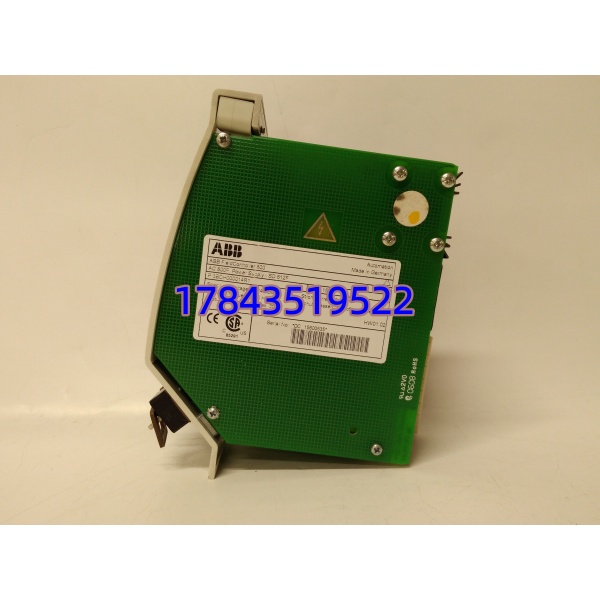

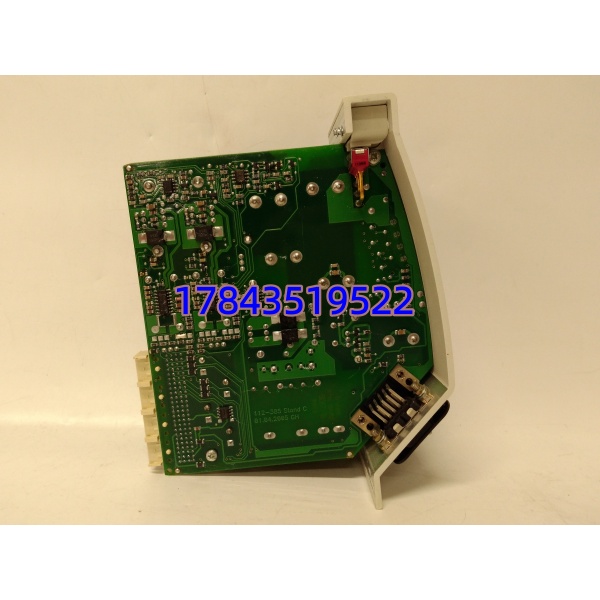

· 型号：SD812F（ABB S800 I/O Power Supply, 24 V DC, 10 A, with Conformal Coating）
· 品牌：ABB (Process Automation)
· 系列：S800 I/O System / AC 800M Local I/O — System Power Supply
规格参数
| 参数项 | 说明 |
|---|---|
| 模块名称 | SD812 Power Supply Module for S800 I/O Rack / AC 800M Local I/O |
| 订货号 | 3BDH000014R1（SD812F —— F 后缀 = 三防涂层 Conformal Coating，无 F 为 SD812 无涂层） |
| 适用机架 | S800 I/O 基座 TU810/TU812（水平）或 TU813/TU814（垂直）——插基座左侧专用电源槽 PS1/PS2；亦用于 AC 800M 本地 I/O 扩展架 |
| 输入电压 | 85–264 V AC (47–63 Hz) 自动范围；部分版本支持 120–250 V DC（确认铭牌标识） |
| 输出电压 | 24 V DC ± 1%，微调 ±5% 内（少数版 DIP 开关） |
| 输出电流 | 连续 10 A @ 40℃（降额高温），总 240 W；非冗余版 5A 为 SD803（120W） |
| 输出隔离 | 输出–输入 1.5 kV AC 功能隔离；输出–chassis 500 V |
| 冗余 | 支持双电源 N+1 并联均流（内置二极管 OR-ing，不需外跨模块），均流精度 ±5% |
| 保护 | 输入 OV/UV、输出 OC (hiccup restart)、过温、短路自恢复 |
| 状态指示 | 前面板 PWR（输入正常）、OUTPUT（输出正常/故障熄灭）LED |
| 背板供电对象 | S800 I/O 模块电子线路（逻辑侧）；可选经基座端子供现场传感器 24V（依配线） |
| 安装槽位 | S800 I/O 基座左侧 Power Slot（通常槽 PS1 / PS2），不可插 I/O 槽 |
| 工作温度 | 0 ～ +55/60 ℃（存储 -40 ～ +85 ℃），降额 > 50℃ |
| 三防涂层 | 是（F 后缀），适用于海上平台/化工厂腐蚀环境 |
| 认证 | CE、UL、cULus、DNV/GL（部分）、FM Class I Div 2 |
| 生命周期 | 系列仍为主推但早期 2364-SPM03A 写法被 SD812/F 替代——新购选 SD812F |
产品介绍
（采用 现场典型故障模式 + TCO 视角 切入）
SD812F 在 I/O 柜里把厂用电转成 24V DC 喂 I/O 模块电子线路。不像 CPU 复杂但一坏整架 I/O 全掉线（ 模块靠此 24V 逻辑侧供电，现场 24V 励磁通常分开）。坦白讲电源本身故障率低——我遇过最典型”坏”是后端 I/O 短路或十年后电解 ESR 上升致带载压降超差（老化非硬坏）。换前量输出空载/带载差确认是电源还是负载。
库存角： I/O 机架按 每机架 N+1 留 1 块冷备（双电源机架备 1 块替换件），多相同基座机型可池备。单价适中、故障率低但缺了整架 I/O 失联——属中值 B→A 升类关键件。注意确认您现用是 5A 版(SD803/120W) 还是 10A 版(SD812/240W) 再采购——混插物理兼容但小容量过载会过温保护。
应用场景与库存策略
机架 I/O 全掉线先查：①此电源 PWR/OUTPUT LED（INPUT OK 绿灯亮 OUTPUT 不亮=过流/过温保护 或 负载短路）；②量输出端 24V 带载压降；③确认输入侧电压正常。80% “电源可疑” 是 I/O 模块短路或负载超——拔部分 I/O 看 OUTPUT OK 回亮可初判。
典型场景与备货建议：
- ：每 I/O 机架 1 只电源→建议按 每两种相同 TU 基座+电源版本备 1 块冷备（多架共享）；双电源配置(N+1) 按机架数每架备 1 替换块。
- ：关键装置单电源架→备 1 块 / 每控制室；双电源架 N+1 按实配。
- 老装置保产（2364-SPM03A / SD822 标法老）：新购直接选 （10A 带涂层）或 SD812（无涂层洁净环境）——物理/电气兼容替代早期 2364-SPM03A 写法，ABB 承认替代关系。若现装是 5A 版(SD803) 评估总 I/O 背板电流 < 5A 可沿用或升 （余量大运行 cooler）。
- 集团多基地：统一 基座(TU810/TU812) & 电源版本(24V 10A )后按总数 10–15% 备电源集中调度，降呆滞。
真实案例：西北某 PX 装置 I/O 本地架（TU812 Base + ×1 单电源），运行第十年某日全部 8 个 DI/DO 模块 Comm Loss——柜前见电源 INPUT OK 绿灯亮 OUTPUT OK 灭，量输出端 24V 带载(约 6A) 掉至 21.5V 卸载回 24.05V。判定老板电容 ESR 超标（虽非短路），停机 10 min 断总→拔旧（记录端子标记）→插新 （同 10A 带涂层）→核线→上电 OUTPUT OK 绿灯→I/O 模块陆续上线→Verify I/O 通信正常。保运说：” 电源十年不坏，一坏全架 I/O 飞——库里早按建议留一块，换完量带载压降确认 4.98V。”
