产品详情

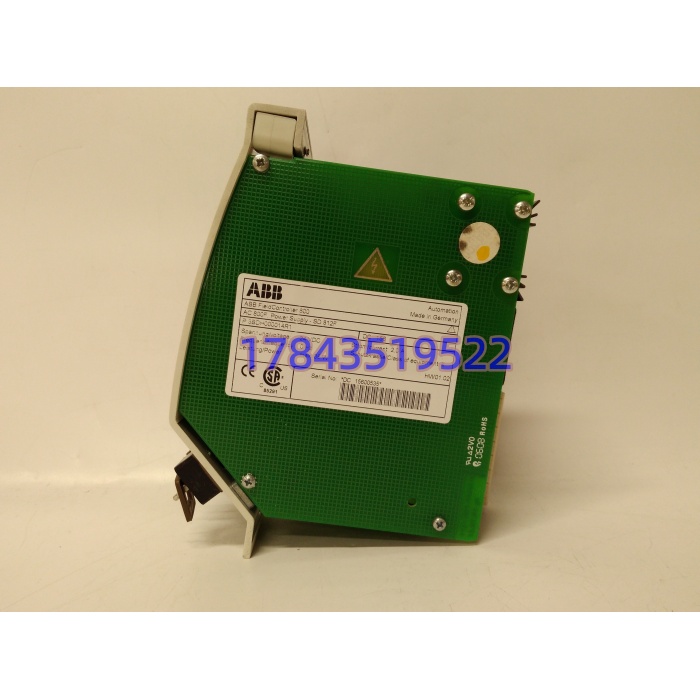

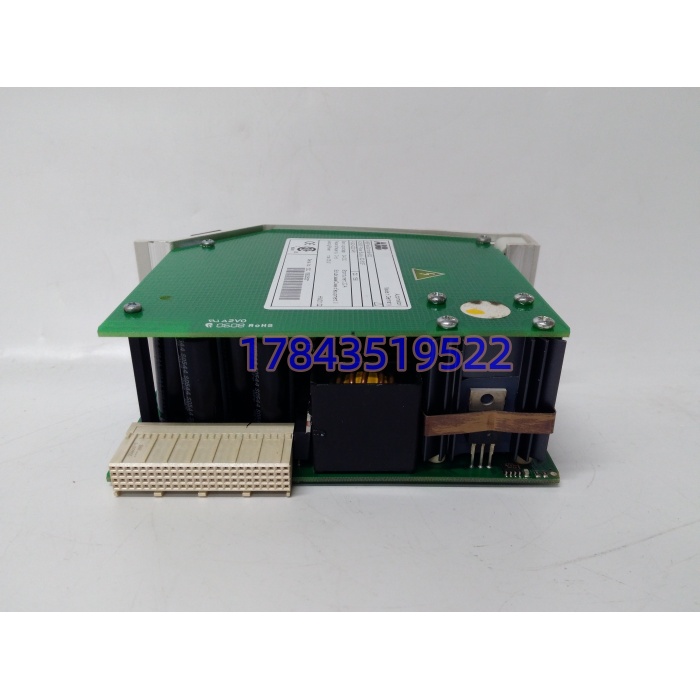

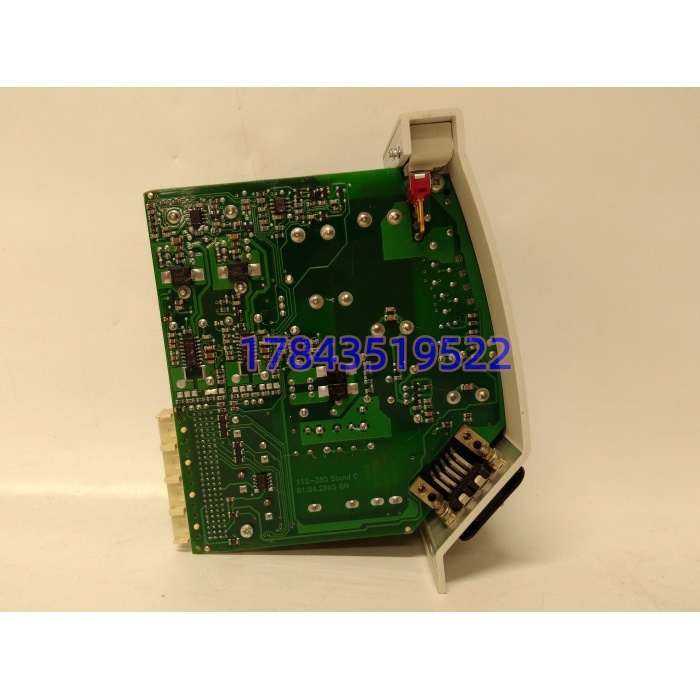

· 型号：SD812F（3BDH000014R1）
· 品牌：ABB
· 系列：PM800F 电源模件（兼容 AC 800F / Freelance 800F）
技术参数
| 参数项 | 规格值（据 ABB Freelance 800F 手册 3BDD013090 及分销商技术资料综合） |
|---|---|
| 输入电压 | 双路冗余 24 V DC，范围 19.2–32.5 V DC（±25%），带 EMC 滤波 |
| 输出电压 1 | 3.3 V DC ±3%，6.5 A |
| 输出电压 2 | 5.0 V DC ±3%，5.5 A |
| 总输出功率 | 35 W（3.3V×6.5A=21.45W + 5V×5.5A=27.5W 受限于内部配电，标称总输出 35W） |
| 冗余切换 | 两路输入内置解耦二极管，主路掉电无缝切备路，切换时间 <20 ms |
| 掉电保持 | 输入全失时输出维持 ≥20 ms，供 CPU 存上下文与安全停机 |
| 保护功能 | 过流限制、短路保护（自动恢复）、过温关断、输入/输出监控 |
| 诊断 | 前面板 DC OK LED + 内部 EEPROM 存故障历史，背板传 CBF |
| 安装位置 | AC 800F 控制器机箱最左 P（Power）槽，不能插 I/O 槽 |
| 软件依赖 | Freelance V7.1 SP2a 及以上识别 EEPROM 数据；老版本只读供电状态 |
| 工作环境 | 0–55℃（部分资料标 -20–60℃存储），5–95% RH 无凝露，IP20 |
| 尺寸重量 | 155×67×115 mm（约），0.46 kg |
| 认证 | CE / UL / IEC 61010-1 / EN 61010-1 |
| 生命周期 | ABB 标记成熟产品，新项目推荐 PM90x 系列，SD812F 走库存与备件渠道 |
产品介绍
凌晨两点控制柜交流失电，操作员站变灰——八成是 P 槽那块电源模件没扛住切换瞬态。SD812F 在 AC 800F 和 Freelance 800F 里干的就是”双路喂电、单路吐稳压”的活：外部两路 24V DC 进来，内部先解耦再分别稳压成 3.3V 和 5V 走背板总线，PM803F 那种带以太网通信的高功耗 CPU 满载跑也不会掉电压。现场实测发现，比起 SD802F（26.5W）在 PM803F+满配 FI830 通信模块场景下夏天会触过温降额，SD812F 的 35W 余量能把壳温压在 48℃ 以内。前面板一颗 DC OK LED 虽朴素，但配合 EEPROM 里存的最后一次欠压时间戳，远端工程师能直接判断是现场 UPS 先挂还是模件先挂。
严格来说，它只在固件 V7.1SP2a 以上能把 EEPROM 诊断数据完整读回 CBF；更早的 Freelance 2000 系统只能看到 LED，换件后诊断追溯链是断的。商业层面，这块模件的核心差价不在参数而在渠道：ABB 原厂停产后，市面流通的”全新”多是欧洲项目余料或 NOS（New Old Stock），价格从 3400 到 8600 都有，差的就是有没有原厂校准报告和防静电包装。它不适合新柜主电源设计（新架构请直接看 PM90x 或 S200 电源），但老 AC 800F 机柜备件、老 Freelance 站续命、海外二手线搬迁复原，它是绕不开的那一块。
