描述
产品详情

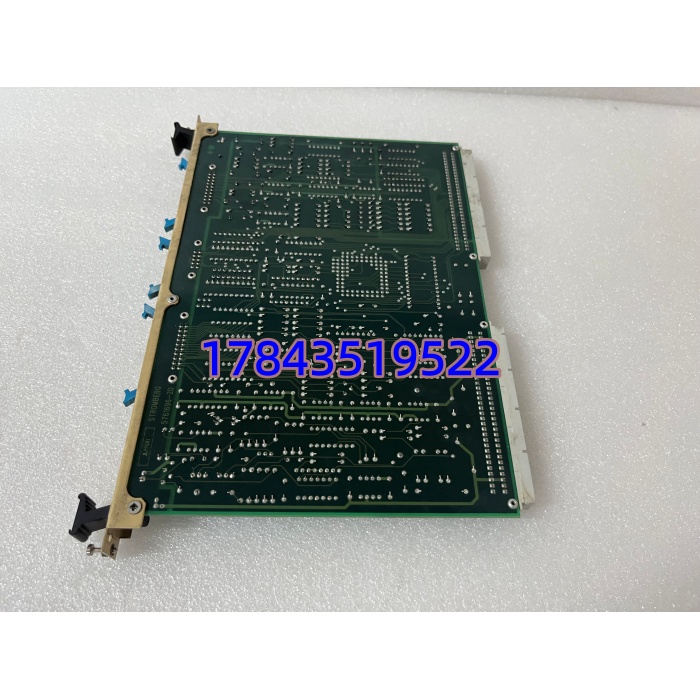

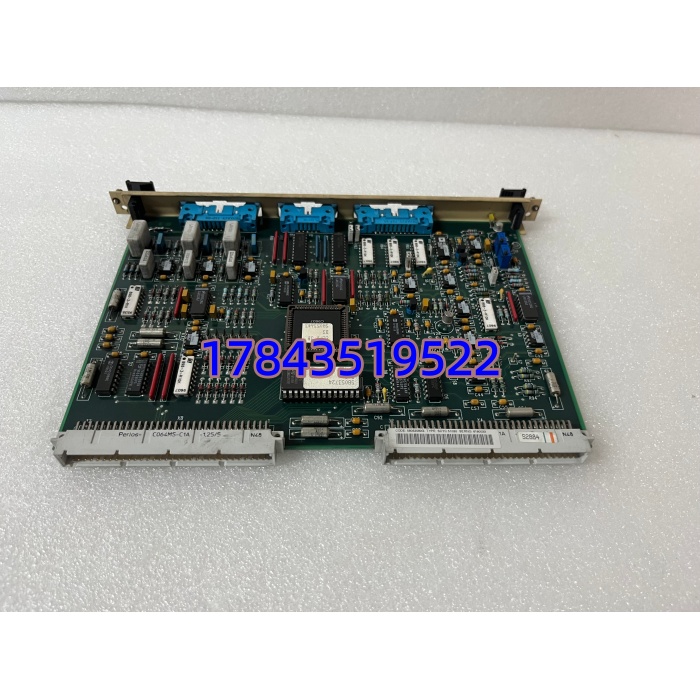

· 型号：SCYC51020（58052582G / 58052582H 同系变体）
· 品牌：ABB
· 系列：SCYC 触发同步板卡家族，常配 SCYC51010/SCYC51040 使用
规格参数
- 产品类型：晶闸管脉冲触发与电网同步控制板卡（Firing & Synchronizing Board）
- 完整型号标识：SCYC51020 物料编码 58052582G（部分系统标为 CI522 关联触发组件，需核对机架）
- 适用系统：ABB Symphony Harmony DCS 大功率传动节点 / ABB UNITROL 励磁系统 / 大功率晶闸管整流装置
- 供电方式：DC 24V ±10%（通常由系统背板或机架电源模块供给），内置防反接与过流保护
- 同步输入：电网电压同步采样 AC 100–240V 50/60Hz（相序自适应，相位锁定精度 ≤0.1° 需核对原厂手册）
- 触发脉冲输出：多路（常见6/12路对应三相全控桥），幅值 ±15V，脉宽可编程，单通道最大驱动电流约 1A
- 脉冲调制方式：支持移相控制（α角调节）、PWM，适配反并联整流/逆变桥
- 控制接口：与ABB内部总线适配板（如SCYC51040）互联，接收AVR或矢量控制卡的角度指令
- 模拟/数字 I/O：若干 DI/DO 接入电流/电压反馈及联锁信号，具体点数依硬件版本定
- 电气隔离：输入/输出及通道间隔离 ≥2500V AC（典型值，以板卡丝印为准）
- 故障诊断：内置脉冲丢失检测、同步异常监测、电源欠压告警，可通过面板LED或系统上报
- 工作环境：温度 -40℃～+70℃，湿度 5%～95% RH 非凝露
- 防护等级：IP30（机柜内安装），EMC符合 IEC 61000-6-2/6-4
- 安装方式：标准插卡式/插槽安装（背板总线连接），部分变体可配 DIN 导轨转接盒
- 尺寸/重量：约 150×100×40mm / 0.5～0.8kg（因版本略有差异，以实物为准）
产品介绍
SCYC51020 58052582G 是 ABB SCYC 系列晶闸管触发与同步板卡，装在励磁柜或大功率整流传动柜的控制层。它负责两件事：一是从电网 PT 取同步电压做锁相，二是根据主控单元（UNITROL AVR 或 Symphony 传动控制卡）下发的移相角 α 生成并放大各桥臂晶闸管的门极触发脉冲。简单说——没有它，励磁桥或整流桥就不知道什么时候该导通。
相比普通触发板，它的优势在现场抗干扰设计（强电柜旁 EMC 余量大）和与 ABB 原厂系统的即插协同——配合 SCYC51040 总线适配可直接挂进 Symphony/AC800 体系，不用额外做脉冲放大箱。坦白讲，这类板卡属于”不坏则已，一坏停机”的关键件，电厂和冶金厂通常都备一块冷备件。
应用场景与行业案例
我在现场处理过励磁系统误跳闸——最后定位是老 SCYC51020 上某路同步采样电阻老化导致锁相抖动，触发脉冲时序微偏引发α角越限保护动作。换掉板卡后一切恢复正常。这种故障不会天天出，但一旦同步或脉冲丢失，励磁/整流系统直接闭锁跳车。
典型场景：
- 火力/水力发电厂励磁系统（UNITROL）——同步发电机静止励磁桥触发，需高精度锁相和脉冲对称度，非它不可因要与 AVR 内部总线直连且通过型式试验。
- 冶金大功率整流/电解电源——多组三相全控整流桥并联运行，SCYC51020 配合 SCYC51010 分时触发，抗整流柜旁强磁场干扰。
- 大型轧机主传动（ABB 传动柜）——直流电机或交交变频反并联桥触发，需与矢量控制计算机协同做快速 α 角刷新。
- 化工/有色金属电解整流站——长时间连续运行，要求触发板宽温可靠、具备脉冲丢失自检减少非计划停机。
真实案例：
西南某水电厂 #2 机励磁系统，汛期高峰负荷时随机报”脉冲丢失”告警并切手动，运行人员反复查脉冲线、光纤无果。我到现场量同步输入波形发现 C 相有轻微畸变但还在范围内——拆出 SCYC51020 比对，板上同步通道运放温漂超标导致锁相偶尔失步。库房有块 58052582G 全新备件，断电拔旧卡→插新卡→核对该柜 DIP 开关设置（α角限制、桥臂数）→上电做静态触发测试→恢复并网。之后再没出现过脉冲丢失。老师傅感叹一句：”这卡十年没动过，没想到是先挂的不是可控硅。”
