描述
产品详情

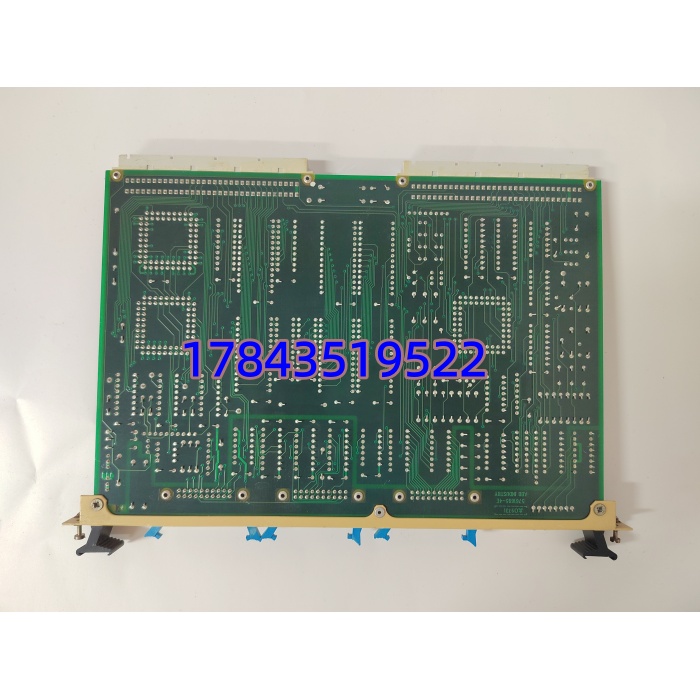

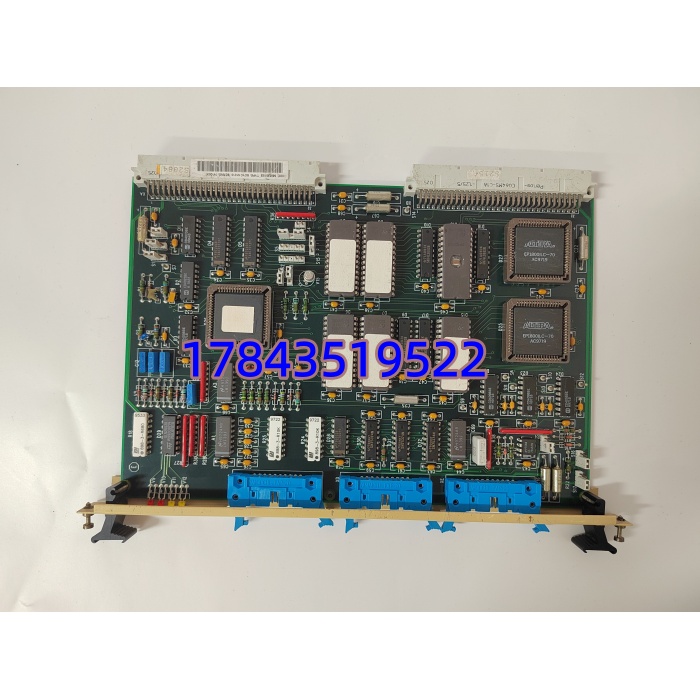

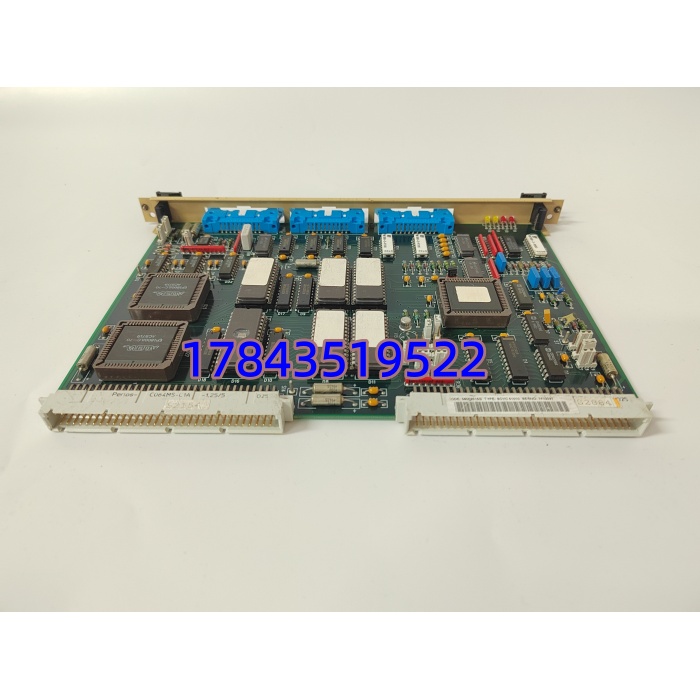

· 型号：SCYC51010（ABB Spare Part No. 58052515G / 58052515-G）
· 品牌：ABB Ltd.（Switzerland，原 BBC — S-500 / UNITROL / ACS600 老产品族）
· 系列：S-500 / S-600 Excitation & Drive Control System — Interface / Trigger Board
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | ABB SCYC51010 S-500/S-600 Series Control / Thyristor Firing Interface Module (Spare Part 58052515G) |
| ABB 备件号 (Spare Part No.) | 58052515G（亦见旧标 58052515-0G / 58052515-G — 同件） |
| 适用系统 | ABB UNITROL® 5000-series exciter (S-500 rack)、早期 ACS600/S-600 直流/交流传动扩展架、S600 I/O 控制柜 |
| 模块类型 | 触发脉冲分配 / 同步接口 / 循环控制板（依具体 S-500 机架槽位定义：CIN / COUT / SYN / PULSE 分配器） |
| 供电电压 | 背板供给 +5 V DC（逻辑）、±12 V / ±15 V DC（模拟/脉冲驱动部分），典型总功耗 8~15 W |
| 同步输入 | 三相同步 PT 信号（相-相 ≤ 230V AC 或经分压，依 S-500 前端同步变压器规格），频率跟踪 16~400 Hz |
| 触发输出 | 经脉冲变压器隔离驱动光耦→晶闸管门极（典型 6/12 脉冲配置对应 S-500 励磁桥拓扑） |
| 通讯/接口 | 与 CPU 板（SDCS-CON-2/3 或 S600 CPU）经背板并行总线或 serial link 交换设定/反馈/状态 |
| Watchdog | 内部硬件看门狗，失同步或 CPU 通信超时可强制进入安全触发禁能(Firing Inhibit) |
| 状态指示 | 板上 LED（RUN / ERR / SYNC / PULSE 依版本），测试点 TP 可供示波器量同步相位 |
| 安装方式 | S-500/S-600 机架专用插槽（Eurocard 100×160mm 或 233.4×160mm 依机架代），前锁紧柄 |
| 热插拔 | 通常不支持热插拔——更换须在机架断电/励磁桥封锁状态下进行 |
| 校准 | 部分版本需上电后做同步相位角偏移校准（via DIP 或 trim pot），以 UNITROL 调试手册为准 |
| 工作温度 | -25 ℃ ～ +70 ℃（工业级，依 S-500 系统规格） |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 相对湿度 | 5% ～ 95% 非凝露 |
| 防护等级 | IP20（柜内安装，板卡本体） |
| 认证 | CE（依系统整体）、IEC 60255 / IEC 61000-6-2（EMC 工业级） |
| 尺寸(约) | 单 Eurocard 100×160 mm（早期 S-500 窄版）或 233×160 mm（S-600 宽版）依具体机架 |
| 重量(约) | 0.25～0.45 kg |
产品介绍
（A 场景痛点切入）在某个水电厂 UNITROL 5000 励磁改造后第 6 年碰过一回：调节柜报”Firing Pulse Loss”——量同步信号正常但 SCYC51010 上 PULSE LED 不闪，查背板 +5V OK 但板上逻辑 ASIC 无响应，确认为板级老化（EPROM 内容校验通过但 CPLD 时钟树停振）。这块板在 S-500 励磁架构里是”点火指挥官”：把 CPU 算出的 α 角(触发角)转成隔离脉冲送给晶闸管桥，同时持续监测同步相位与 watchdog——它挂掉励磁桥立刻封锁→发电机失磁→机组跳机。比普通 DI/DO 卡严重得多。
ABB 对 S-500 老配件（含 SCYC51010 58052515G）早已 EOL/LTB，全新原装基本订不到靠库存商认证翻新。按 ABC 分类属 A+ 类——建议每台 UNITROL/S-600 机架按 ⌈在线同类机架数/2⌉或全厂最低 ≥1 件经测冷备（含记录 DIP/SW 设置拍照归档）。TCO 持有成本几百~千欧级，失磁跳机损失轻松六位起——Buffer Stock 无悬念。
应用场景与库存策略
SCYC51010 故障后果：励磁触发脉冲丢失→UNITROL 封锁桥→发电机失磁保护动作→机组跳闸；或早期 ACS600 传动脉冲分配失效→电机自由停车。常见于 1995–2010 年投运的水电/火电励磁系统(UNITROL 5000 S-500 架)、老轧机主传动 ACS600+S-600 扩展。
- → 建议按每 2 台同型励磁柜备 1 件经测冷备件（密封防静电袋保存 + DIP 开关/SW 设置照片存档），每 3 年上电点检插 S-500 机架 TEST 槽或借用停机窗口确认 SYN/PULSE LED 序列正常。
- 冶金主轧机 ACS600 + S-600 脉冲分配架→ 非它不可（背板引脚+S-600 固件绑定）→ 建议关键驱动柜按在线 S-600 架数 33%~50% 池化持有或确认供应商 VMI。
- 老厂延寿无升级预算（UNITROL 5000 仍役）→ 遇 EOL/LTB 公告按
(机架数 × 年故障率估 0.5~1.5% × 剩余服役年限) + 安全余量 1~2执行 LTB，典型按在线励磁柜数 50%~100% 备（至少每站留 1 件）。 - 注意版本一致性：S-500 不同硬件版本( Rev.A/B/C) 通常互换兼容但固件/CPLD 版本需一致——购买时索要板面激光印版本号核对。
真实案例：西南某 2×150MW 水电 #1 机 UNITROL 5000 励磁柜 S-500 架，运行第 11 年秋检后开机 上 PULSE 灯不闪、调节器报”Loss of Firing Pulse”——重复冷启动无效确认板级失效。库房无备件原厂答复 58052515G EOL 无新件，找渠道翻新件等 5 天。临时从 #2 机备用通道拆件救急（#2 机当时计划停机检修窗口）恢复 #1 机运行，险失峰荷。事后业主按两台机组励磁柜采购 1 件经测 冷备集中保管+每台 S-500 柜内 DIP/SW 设置拍照存档——再未因此趴机。
