描述
产品详情

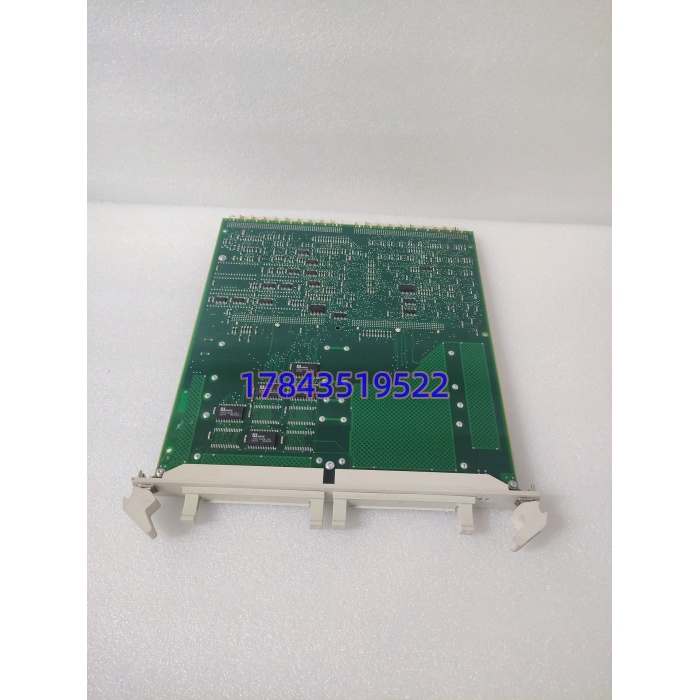

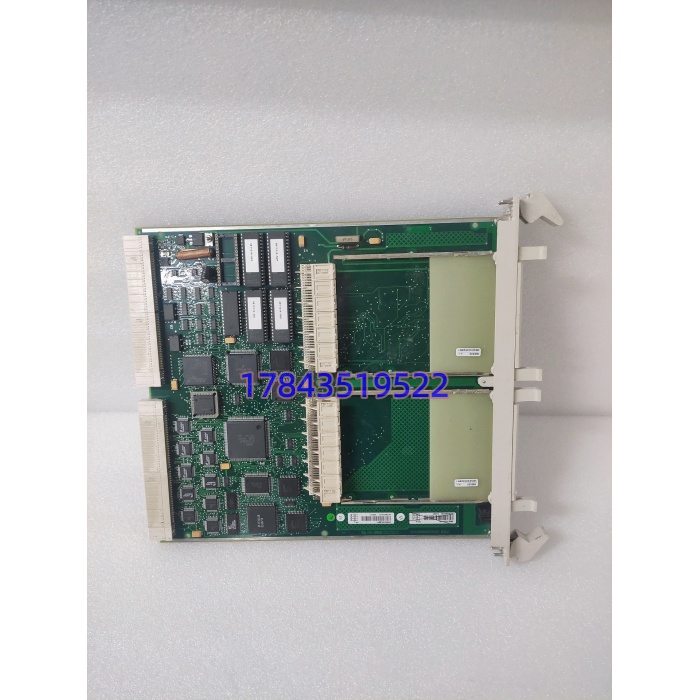

· 型号：SC540（部件号 3BSE006096R1）
· 品牌：ABB（ABB Process Automation / Advant OCS产品线，原ABB Industrial IT）
· 系列：Advant OCS / MOD 300系统 / SC540子模块载体（用于Advant Controller AC450/AC460机架）
规格参数
- 产品类型：子模块载体（Submodule Carrier with Local CPU，Advant OCS专用，承载通信/I/O子模块如CS513、CI520等）
- 完整型号写法：SC540，订货号3BSE006096R1，常见硬件修订R1固定（非固件版，是部件号后缀）
- 制造商：ABB Automation Products（原Advant OCS线，瑞典/Minden工厂），现归ABB Ability Process Automation
- 安装位置：Advant OCS控制器机架专用通信槽位（如RF523机架，非AC 800M/S800 DATX底座，物理完全不兼容）
- 核心架构：载体本身带本地CPU（Local CPU）管理子模块运行与MB300背板总线桥接，不跑用户逻辑（AC450主CPU干逻辑），子模块插载体上通过背板连主控制器
- 支持子模块：通信子模块CS513（MasterBus 300）、CI520（Profibus DP）、CI522等I/O/通信子板，最多可插若干子模块依机架槽位（通常1–2块SC540各载1–2子模块）
- 供电与功耗：背板24 VDC取电（由机架RF523供电，18–32 VDC宽压），典型功耗约5 W（载体+子模块合计）
- 总线与协议：通过子模块支持MB300（MasterBus 300，ABB专有10 Mbps同轴/光纤令牌）、Profibus DP、Modbus等；载体自身只做背板桥接，协议由子模块实现
- 热插拔支持：载体本身不支持RIUP（插机架要断电或控制器维护态），但严格来说它只在子模块级别支持热插拔通信/I/O子模块（依子模块类型，CS513可热插拔通信冗余接管，请以原厂手册为准）
- 物理尺寸与安装：约300 mm（高）×30 mm（宽）×291 mm（深），净重0.71 kg，高强度工程塑料+金属支架，DIN导轨或机架卡槽安装（RF523专用通信槽）
- 指示灯与诊断：前面板RUN/ERR LED（载体本地CPU运行/故障），子模块独立LED（如CS513上TX/RX/Link），通过Advant Controller诊断软件看子模块状态字
- 工作环境：工作0 °C至+55 °C（某些资料-25至+70存储），存储-25至+70 °C，湿度5–95%非冷凝，IP20控制柜内（Advant OCS柜门加锁）
- 认证与标准：CE、UL、cULus，IEC 61131-3（载体不跑逻辑但子模块通信兼容），EMC IEC 61000-6-2/6-3
- 生命周期状态：原厂Advant OCS线已进入有限期/淘汰期边缘（EOL Discontinued），新货绝迹，工业备件商流通全新冷备早期密封/拆机测试过/翻新版，属Last-time-buy囤货对象，官方迁移路径是800xA+AC 800M但改造成本极高
产品介绍
从历史生命周期验证切入：SC540 3BSE006096R1是ABB在上世纪90s–2000s推的Advant OCS子模块载体，现在全球存量老线——炼化厂AC450/MOD 300、电厂老DCS、北欧纸浆线——全靠它挂CS513做MB300通信或CI520扩Profibus去现场仪表。现场实测发现，这货在振动大的透平机房机柜里像个“哑基座”：载体本身不跑逻辑，但AC450主CPU要通过它背板桥接子模块，SC540上ERR闪红=通信子模块失联=整个控制器对外MB300/Profibus全断，操作员画面上几百点AI/AO变“？？？”。某个项目里碰过，沿海电厂#3机Advant OCS跑MOD 300 v4.x，升800xA要换机架/背板/组态重做HAZOP，审批走了三年没批下来，只能Last-time-buy囤做冷备。严格来说它只在Advant Controller v3.x以上支持子模块热插拔诊断，老v2.x热拔通信抖几秒，现场习惯短停控制器维护态换载体，请以原厂手册为准。
供应链价值上，原厂EOL后交期=无新货，备件商喊“全新原装”多是早期冷备或拆机翻新，划ABC的A类当关键DCS通信载体：载体挂了=AC450失去所有挂其子模块上的通信（MB300连远程I/O站、Profibus连智能阀门定位器），控制器逻辑还在跑但成孤岛，在连续工艺里这叫“盲飞”——化工厂反应釜温度PID断通信三分钟触发三取二低低跳装置，停机损失按十分钟六位数起。TCO里一块拆机￥2k–5k，但没冷备时等海外调货6–12周，期间要么硬接线临时并接邻架通信（仪控签变更单+停电控制器）要么降负荷运行。建议在线机架通信槽位×1.2做Last-time-buy囤，多出的0.2当Buffer存防静电袋放DCS机柜旁备件盒——现场实测发现，工程塑料壳在干燥柜放十五年不裂但背板金手指氧化，到货必须先上Advant机架测RUN绿+子模块CS513 TX/RX闪再入库，别盲插救火时空背板接触不良。
应用场景与库存策略
痛点很直白： 3BSE006096R1是Advant OCS/AC450唯一子模块载体（通信槽位专用），原厂停产后交期无新货，备件商现货要验成色/3BSE006096R1标+塑料壳无UV裂/背板金手指无划痕；现场ERR灯红闪报“Submodule Not Present”或 Link灯灭，没有冷备就只能短停控制器维护态拔载体（通信全断），在炼化厂老MOD 300线通信断=远程I/O站脱机=装置区温度/压力全盲，超15分钟就要人工巡检+签临时硬接线旁路，环保SCADA直奔中控室。
典型场景与备货建议：
- 炼化/化工过程控制：Advant OCS 机架RF523里载做MB300连远程I/O站和MOD 300 historian，非它不可因老线MOD 300 v4.x锁死类型（升800xA要换机架/背板/重做组态+HAZOP重批走三年），某个项目里碰过审批卡死只能囤备件。建议每机架按通信槽位（通常1–2槽）×1.2做Last-time-buy囤货，存防静电袋+控制室备件柜1件冷备Buffer，载体本身不支持RIUP稳妥短停控制器维护态30秒换（可切冗余对等控制器接管再换）。
- 火电/水电老DCS：电厂MOD 300系统载CI520 Profibus DP连智能变送器/定位器，现场高湿但IP20柜内够，非它不可因专有总线老设计。建议ABC划A类，安全库存留1冷备+季度上Advant机架测RUN绿+插看TX/RX闪+节点扫描全绿（拆机电容干涸后背板桥接不稳），由供应商代管VMI做拆机轮换，到货要求附Advant Diagnostic截图证Submodule Present+No Error。
- 造纸/冶金：纸浆线Advant OCS AC460载+做同轴令牌网连传动，Zone 2装柜门加锁；采购时确认是3BSE006096R1（不是SC520/SC530混用），要求原厂标白底黑字ABB Advant OCS激光蚀刻清晰+塑料壳无发白UV裂（老批瑞典产十年塑料发白），到货存干燥柜15–25 °C别碰静电，背板金手指用橡皮擦轻擦氧化层（现场实测发现金手指氧化是拆机卡头号故障）。
真实案例：夜班在北方某炼化厂老装置区，MOD 300屏弹“ Rack A Submodule Fault”，赶去电子间看Advant OCS机架RF523，上ERR红灯闪、插其上的 Link灯灭——通信断，远程I/O站脱机，反应釜温度/压力全盲“？？？”。库存写“有备件： 3BSE006096R1全新密封”，从备件盒摸一块Last-time-buy囤的冷备（同批三块两在线一Buffer）。有冗余B机架接管逻辑但通信槽位A架挂了，短停A架控制器进维护态30秒（B架继续跑），拔旧（金手指划痕重+背板簧片氧化），插新，插回子模块，上电RUN绿ERR消， Link闪绿，节点扫描全绿远程I/O恢复，总干预8分钟没触发温度盲飞跳装置。事后把“备件必须3BSE006096R1标+塑料壳无UV裂+背板金手指橡皮擦轻擦氧化验收”写进采购规范，多囤0.2就是给ERR夜闪救火留的保险——某个项目里碰过，大修完发现拆机卡背板金手指已氧化开路，手边有Buffer换上去省一次临时硬接线并接邻架通信的变更单。
