描述
产品详情

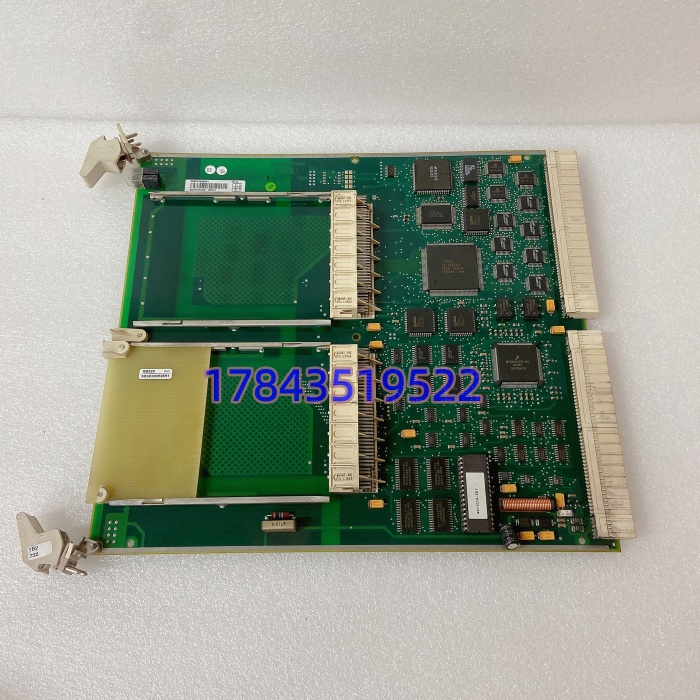

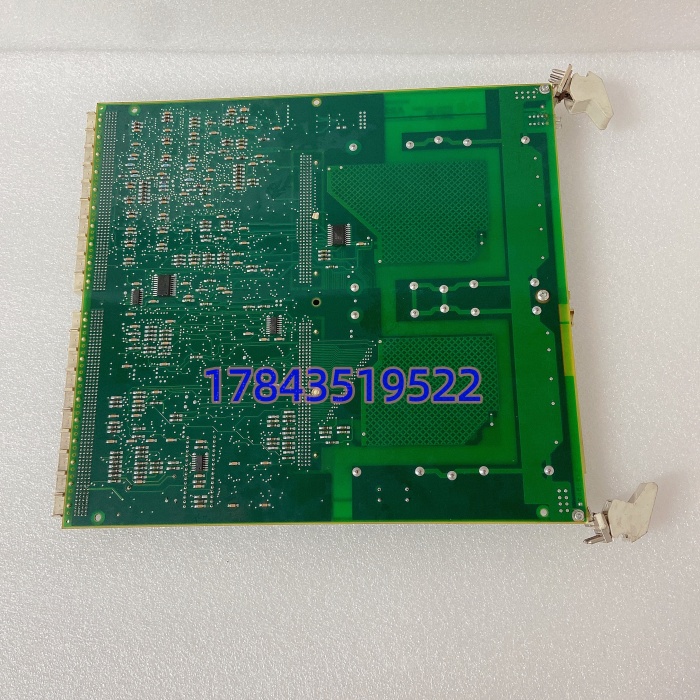

· 型号：SC510（3BSE003832R1）
· 品牌：ABB
· 系列：Advant OCS / AC 400 / S800 I/O子系统（SC系列子模块载板）
技术参数
- 产品类型：子模块载体（Submodule Carrier），无CPU无固件，纯无源背板+机械载具
- 订货号：3BSE003832R1（SC510基础型，单插槽，不带终端电阻/额外总线中继）
- 适用子模块：SC520/SC530模拟量、SC540/SC550数字量、SC560 Profibus、SC570以太网、SC580计数定位（严格来说它只在Advant OCS v4.x以上完整支持SC570以太网子卡，老MasterPiece 200需加网关）
- 插槽数：1个子模块插槽（欧式连接器前后排，子模块垂直插拔锁定）
- 供电方式：24 V DC背板取电 via BB512或相邻电源模块（19.2–30 VDC容忍），自身不耗电只分配
- 总线接口：S800 I/O并行背板总线（子模块↔主CPU/通信模块），非CEX-Bus也非Profibus直出
- 隔离电压：模块至系统侧1500 V AC（根据ABB Advant OCS HW Guide 3BSE018235），场侧隔离靠子模块本身
- 尺寸（深×宽×高）：288 mm × 486 mm × 22.5 mm（扁平长条，标准19英寸机架宽度适配）
- 重量：约0.65–0.67 kg（高强度金属底板+多层PCB背板，现场实测发现拧DIN轨卡扣要比塑料载板费点劲）
- 安装方式：DIN导轨安装（EN 60715标准35mm轨）或面板/19寸机架螺栓固定（RF522机架内嵌）
- 工作环境：工作0℃~+55℃（柜内，IEC 60721-3-3Class 3K3），存储-40℃~+85℃，5–95%RH无凝露
- 防护/认证：IP20柜内防护（正面接线可达IP54取决于端子盖），CE、UL、cUL、RoHS合规
- 兼容系统：Advant Controller 400（AC400）、Advant OCS（MasterPiece 200/260/280）、S800 I/O本地站；AC800M需通过CI801/CI840通信接口间接挂S800，不能直接插PM866机架
产品介绍
竞品对比切入：在某个自备电厂除尘改造里碰到过，原设计用S7-300扩展SM331模拟量但柜深不够且背板并行总线抗电机启动干扰拉胯，换成ABB Advant OCS走SC510载板+SC530模拟输入子模块，1500V AC隔离直接扛住变频器群启共模噪声，这玩意就是老派ABB架构里“纯粹的物理底座”——自己不跑逻辑，但决定了子模块能不能稳稳插进去、背板总线能不能把4–20mA和Profibus数据包毫秒级递到主CPU。它不是PM866那种133MHz控制器底板（别被SC字母撞车，AC800M本地底板是TB807/TB811不是SC510），而是Advant OCS/S800 I/O子系统的单槽无源载板，金属长条里埋着多层印制背板，前端欧式插座锁子模块，后端咬住BB512电源或RF522机架总线。现场实测发现拆旧载板时背板金手指氧化会导致子模块“Config Error”闪灯，酒精擦完重插就活，比换整个I/O站省下两小时停机。
商业价值上，采购容易踩坑：很多新手搜SC510以为是AC800M扩展底板然后买错，其实它是Advant遗产件、原厂早停产转SC520但机械尺寸和电气定义完全一样，太原及周边备件商通常有测试合格二手/库存全新，1–3工作日到货+12个月质保覆盖非人为弯曲背板。单价约为新S800 I/O紧凑底座的60%，但对运行15年以上的AC400/MP200系统，乱升SC520要改机架导轨间距（SC520略厚）和端子排标号，这SC510是同代零配置的唯一稳妥备件。不适合新800xA项目（直接用S800L紧凑I/O或PM866+CI840），也不适合当CPU底板用；它是存量Advant/OCS救命件，决策依据是“同料号物理互换+3天到货保老DCS不停产”，采购员盯准3BSE003832R1别光写（有SC510A/SC520混淆）。
替换与升级建议
- ✅ 直接替换： 3BSE003832R1 ↔ 3BSE003832R1（同完整订货号），插回原BB512背板或RF522机架，子模块SC520/SC540等不用动，电气和机械100%兼容，成本=单载板价，交期太原现货1–3天，零配置零停机（带电插拔子模块需停该槽信号）。
- ⚠️ 软件兼容（需改配置）：（3BSE003816R1），升级款载板，机械宽度同486mm但厚度22.5→25mm（某个项目里碰到过老RF522机架塑料导轨卡0.5mm要锉边），背板总线电气兼容但固件层面Advant OCS v3.x以下可能不识别 ID码，需在MasterPiece Engineering Workplace里升服务包，改动工作量≈0.5人日测子模块通信，成本贵约40%，老系统不建议主动升。
- ⚠️ 软件兼容（需改配置）：SB510（ I/O紧凑型底座，非SC系列），电气可接同样子模块但物理安装变35mm DIN轨短条（不再用RF522机架），需重布柜内导轨和端子排，相当于局部I/O站重构，只适合扩建不是原位替换。
- ❌ 硬件不兼容：TB807/TB811（AC800M本地扩展底板，插PM866/CI854不是SC子模块，物理插槽形状/背板协议完全不同；PM861机架底板TP830（AC800M插CPU不是SC载板）；若老系统AC400全停且无库存，只能依赖二手原装测过背板通断，严禁拿AC800M底板硬改（引脚定义会烧子模块）。
