描述
产品详情

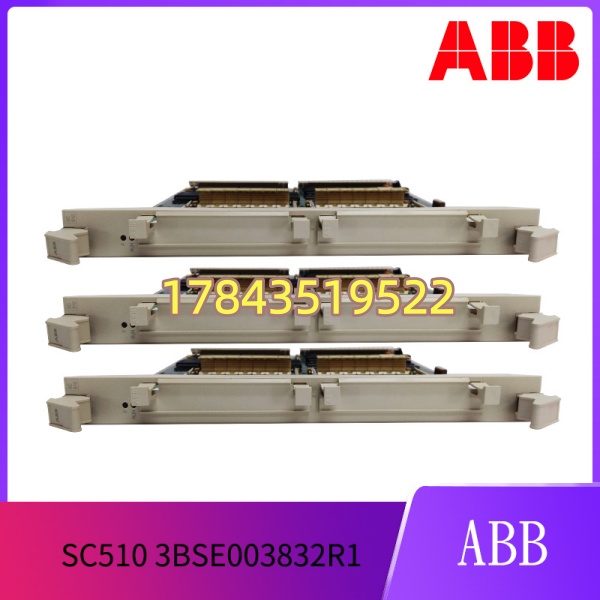

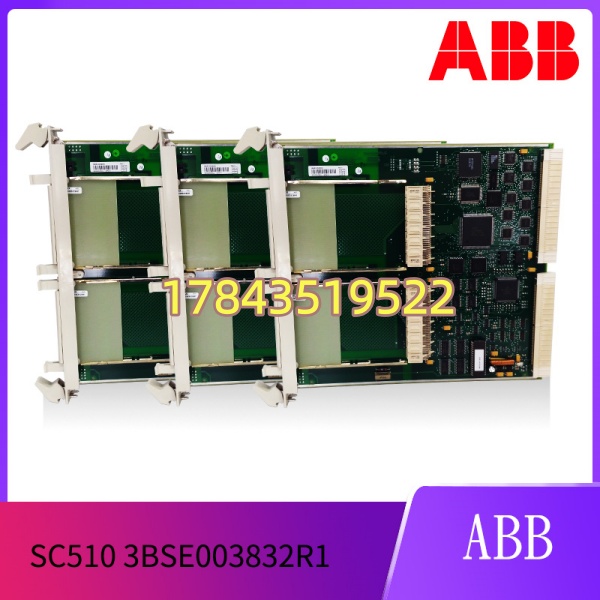

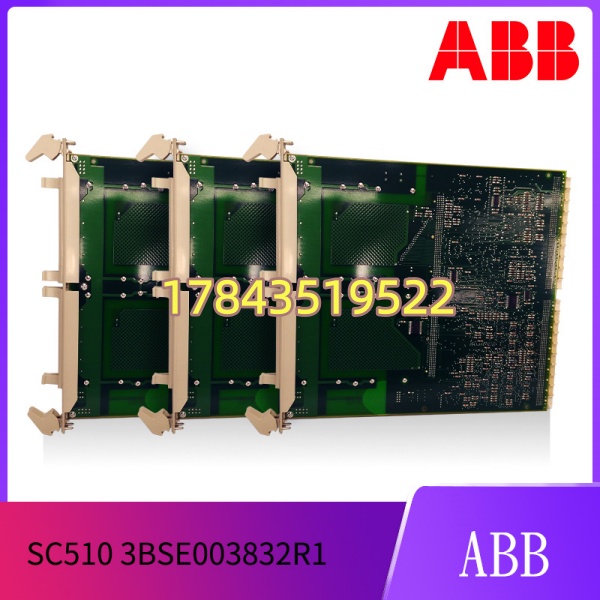

· 型号：SC510（订货号 3BSE003832R1）
· 品牌：ABB
· 系列：Advant Controller 450 / AC410 — Storage / Memory Sub-module (SC series)
规格参数
- 产品全称：Advant Controller 450 / AC410 Memory / Storage Sub-module SC510
- 订货号：3BSE003832R1
- 模块类型：非独立存储子模块，插于 Advant CPU（PCD244A101、PU515A 等）旁专用子槽或邻接扩展槽（依机架类型——部分配置 SC510 插 CPU 右侧子板插槽）
- 存储类型：EEPROM / Flash EPROM（依硬件版本批次，早期为 UV EPROM 插座版，后期为 Flash 固化），用于存放应用程序、引导代码、常量数据
- 存储容量：典型 512 KB～1 MB（依具体掩膜/Flash 版本，需核对 Publication AC450/AC410 HW Ref）
- 功能用途：保存 Controller 应用程序副本（可从 RAM 经电池保持也可 Burn 进 SC510）；上电时可选从 SC510 引导或校验 RAM 内容
- 配合 CPU：PCD244A (AC450)、PU515A / PU510 (AC410)；部分 Symphony Harmony 配置也用 SC510 配特定 CPU 模件
- 编程/烧写工具：Advant Engineering Workplace / PG2 — “Program to Module” 命令将应用 Burn 进 ；也可用 PROM 编程器（老 EPROM 版）
- 指示灯：部分版本带单个 LED 指示访问/编程状态（Programming / Verify）
- 背板取电：由 CPU 模块通过子槽供给（通常不独立外接电源）
- 工作环境：0～+60℃（存储 -40～+85℃）/ 5%～95% RH 无凝露
- 安装注意：必须完全插入 CPU 邻接子槽直至锁定，接触不良会导致 Boot 失败或报 “Memory Module Error”
- 认证：CE，符合 IEC 61131-2工业环境
产品介绍
是 ABB Advant 系列 CPU（AC450 的 PCD244A101 或 AC410 的 PU515A/PU510）旁插的存储子模块——它本身不跑逻辑，只干两件事：存应用程序的非易失副本（掉电能靠它恢复），以及存控制器引导/配置信息。老版本是 UV EPROM 窗口版（可紫外线擦除重烧），后期改为 Flash 版可直接通过 PG2 电擦写 Burn。国内大量在运 Advant 系统靠它做”最后一道程序保险”——RAM 靠电池、 靠物理非易失。
坦白讲这东西随 Advant 平台一起停产，现流通全是 NOS（未用过库存老件）或拆机测良。它的存在意义纯粹是原系统 芯片老化读出错、”Checksum Fail” 报模块故障时原位替换。有一点要注意： 与 CPU 有固件版本配对要求——AC450 用 PCD244A 配 ，AC410 用 PU515A 也配 ，但早期 SC500 系列（SC500/SC520 等）不通用，买前拆旧件核对丝印””及条形码 3BSE003832R1。另外 EPROM 窗口版若封条破损/石英窗被紫外照射过可能内容丢失——收 NOS 件确认窗口有遮光贴。
应用场景与行业案例
痛点切入
电厂 AC450 系统春检做 RAM→ 程序备份(Burn)，校验时报 “Checksum Error on Storage Module”—— 内 Flash/EPROM 单元老化不能可靠写入，一旦 RAM 电池耗尽且无 备份将程序全丢。原系统只求换块 重 Burn 程序恢复，不动 CPU 或 I/O。
典型场景
- 火电厂单元机组 Advant OCS —— AC450(PCD244A)+ 做程序非易失归档，大修期 Burn 最新应用进
- 炼化装置 辅网 —— PU515A + 存顺控批次程序，现场停电超电池寿命可从 引导恢复
- 老厂 Advant 备件轮换 —— 与原 CPU 配对版本兼容，原位替换老化存储模块
- 系统升级前程序固化 —— 改完逻辑 Compile 后 Burn 进 留档，防意外电池失效
- 遗产系统迁移准备 —— 内程序读出(.OBJ/.APP) 做逆向分析或文档对照用
真实案例
中部某 300MW 自备电厂 #2 机组 冗余对 A 侧做季度 “Save to Storage Module” 时报 Checksum Fail，重试三次同报错。确认 B 侧 RUN 正常→停 A 侧机架电源→拔出旧 （注意观察为 Flash 版无 UV 窗）→插入测良拆机 （同 3BSE003832R1）→上电→PG2 联机 “Program to Module” 将 B 侧一致应用 Burn 进新 →Verify Pass→RUN 绿灯。值长说：”这东西二十年没动过，能买到顶上去就行，别让我改备份流程。”
常见问题解答 (FAQ)
不能独立工作，必须配 Advant CPU（PCD244A / PU515A 等）插在指定邻接子槽。不建议热插拔——拔前确认 CPU 已 STOP 或机架断电，避免背板访问异常或静电损伤。插新件后上电系统自动检测，若程序 Burn 正确可直接 RUN 或从 Storage Module 引导（依 BOOT 跳线/DIP 设置）。
应用程序主拷贝存 CPU RAM（电池保持）+ 工程师站硬盘； 是非易失备份。换新 为空（或含旧无关程序），需从工程师站重新 Burn 进应用（PG2 → Program to Module）。旧 若还能读可用 PG2 “Upload from Module” 读出存档——遇 Checksum 错则只能从工程师站或 RAM Upload。强烈建议每次改完逻辑都 Burn + 存 PC 档。
不通用。 专配 ( PCD244A )/( ) 子槽；SC500/SC520 是同期其他容量/接口版本部分兼容但容量不同（需核对 CPU 接受范围，通常 是 1MB Flash/EPROM 版，SC500 可能 512K——混用需 PG2 提示）；S800 或 AC800M 的 CF 卡/SD 卡完全不搭界。买前拆旧件核对正面丝印””及 3BSE003832R1 条码。
Q4：停产了没新机，坏了怎么办？
ABB Advant 配件已生命周期结束，全新原厂基本无货。现实做法：① 淘 NOS（未用过库存老件，确认 Flash/EPROM 可擦写、窗口遮光贴完好）或拆机测良件（上 CPU 做 Burn+Verify 测试通过）；② 若整站改造可迁移至 AC800M+S800 I/O（需重写程序改网络，成本高）。单纯备件替换推荐带 Burn/Verify 测试报告的 NOS 或测良件。
Q5：EPROM 版和 Flash 版怎么区分？使用上有区别吗？
EPROM 版顶板有石英玻璃窗（通常贴不透明遮光贴），需用紫外线擦除器照 15～30 分钟再 Burn；Flash 版无窗，直接电擦写。两者 PG2 操作相同，”Program to Module” 自动处理。收 NOS EPROM 版确认遮光贴未脱落且未被紫外光源照射过（可能内容随机化）。
Q6：拆机/NOS 件怎么鉴别好坏？
看 ABB 原厂标签条形码清晰（3BSE003832R1）；EPROM 版遮光贴完好无紫外曝光痕；金手指/子槽触点无氧化烧黑；插已知好 CPU（PCD244A 或 ）→上电不报 “Storage Module Fail”→做 Program+Verify 一小段测试代码确认擦写正常。闻板子无焦糊味。
