描述
产品详情

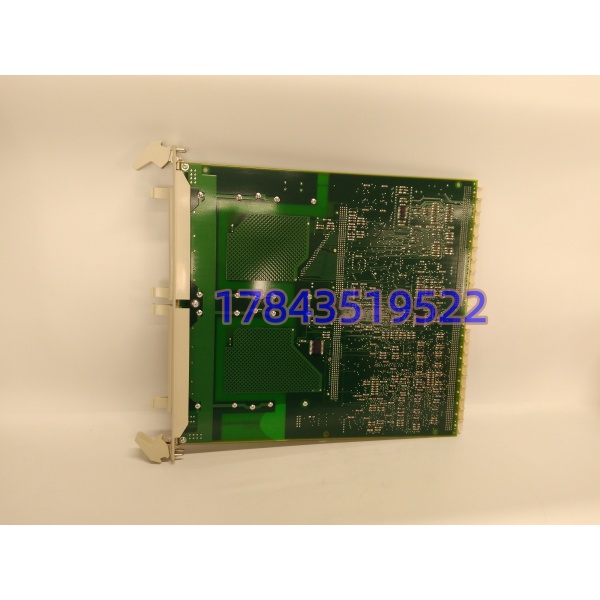

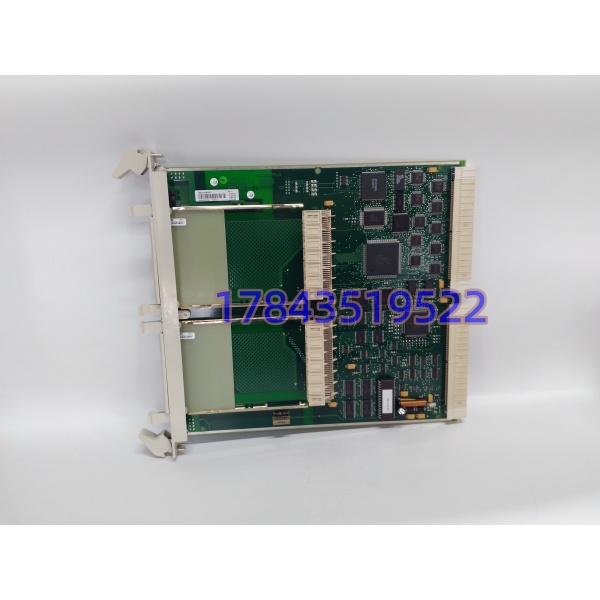

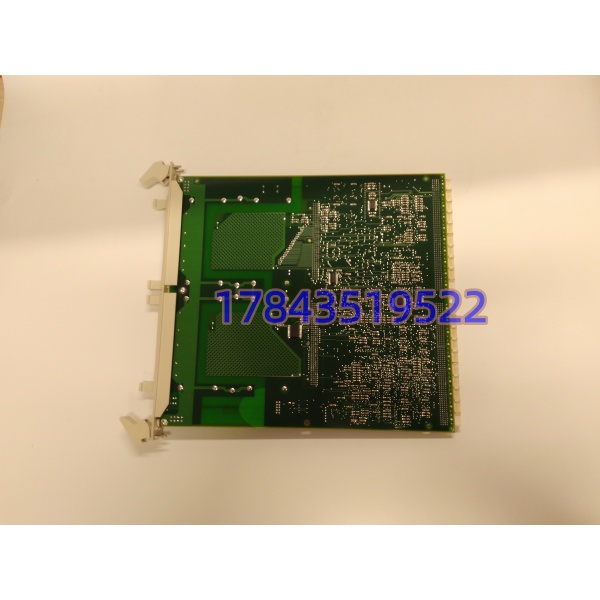

· 型号：SC510
· 品牌：ABB
· 系列：Advant OCS / AC400 / Advant Controller 450（SC500 载板族）
技术参数
- 订货号：3BSE003832R1（同系打印变体 3BSE003832R91 多见贸易商笔误，原厂以 R1 为准）
- 模块类型：子模块载体 Submodule Carrier（无 CPU、无固件、无诊断逻辑）
- 承载槽位：2 个 Personality Module 槽（可混插 S800 I/O、S100 I/O、CI522/CI560 通信、MVI 第三方接口等子卡）
- 供电方式：由系统背板（如 BB512）或相邻电源模块引入 5V DC/1.8A + 24V DC/0.54A，自身不独立整流
- 背板隔离：1500V AC 通道至系统侧（参考工业载板惯例，具体以原厂手册为准）
- 机械尺寸：288 mm(D) × 486 mm(W) × 22.5 mm(H)
- 重量：约 0.67 kg
- 安装形态：35mm DIN 导轨卡装 或 Advant 19″ 机架 RF522 类插槽
- 连接器：前后排欧式针座（背板侧 + 子模块侧），镀金针脚
- 工作温度：0°C ~ +55°C（运行），存储 -40°C ~ +85°C
- 湿度：5% ~ 95% RH 非冷凝
- 防护：IP20（机柜内）
- 合规：CE、UL 508、RoHS（2011/65/EU 参考），IEC 61131-2 环境参考
- LED 指示：无（纯无源，状态靠所插子模块自身灯）
产品介绍
从 AC450 老DCS站通讯闪断的排查经验看，十次有三次不是 CPU 坏，是 SC510 背板欧式针氧化导致 5V 供电压降，子模块欠压反复复位。SC510 的定位特别朴素——它就是 Advant OCS 架构里那块“什么都不会干但没它什么都干不了”的母板，把主架背板的 5V/24V 和 MB300/AF100 总线平行引到两个子模块槽，工程师往上插 CI522A 跑 AF100 现场总线，或插 S800 模拟子卡扩 AI 点，系统就活了。严格来说，它只认 AC400/AC450/MasterPiece 200 这类遗产架构的背板机械与电气定义，硬塞进 AC800M 的 TU8xx 底座是插不进去的（槽长、针序、锁扣全不同），采购员如果拿着“ABB载板”四个字跨架构买，到货就是块废铁。在某个 300MW 机组辅控改造里碰到过，原厂停产后用拆机 SC510 替，旧板针脚有弯的没发现，上电后插其上的 CI522 通讯灯乱闪，拔下来用放大镜照背板才发现第 17 针歪了半毫米——纯无源件也会因机械损伤拖垮整个站。
这块载板的采购逻辑全是“遗产续命”：新项目 ABB 主推 800xA/S800 用 TU 系列端子单元，SC510 早已进 Mature 生命周期，原厂新订参考数周且按备件计价，国内流通 90% 是 New Surplus 或拆机翻新。必须泼冷水——它不提供任何协议转换，子模块选错（比如在只跑 MB300 的站里插 CI854 Profibus 子卡）板子不报错但网络起不来，锅得自己背；且 SC510 与后继 SC520 虽外形接近，但 SC520 带本地 CPU、固件校验不同，不能靠换载板“升级”系统，只能同型号互换。交期上欧仓库存参考 2~4 周调拨，国内现货多为拆机，建议要求卖家拍背板针脚微距图+上架通电解子模块供电测试视频，质保谈 6~12 个月，条款写死“针脚氧化/变形到货 7 天可退”。
替换与升级建议
✅ 直接替换
- 3BSE003832R1（同订货号）：机械尺寸、槽位定义、背板取电完全一致，停机断电拔旧插新 15 分钟，所插子模块与组态不动。成本=单载板价（拆机件波动大）。
- 同型不同打印批次（如标签 R91 贸易商写法）：只要正面激光刻字 3BSE003832R1 一致、针座无修，可直替，R91 多为文档录入变体非硬件分支。
⚠️ 软件兼容（需评估主架与固件）
- SC520 3BSE003816R1（带本地 CPU 的后继载板）：机械宽度/安装孔近似（SC520 尺寸 291×300×30mm，略不同），但 SC520 内嵌 CPU 跑 MB300E 本地处理，插进纯 AC450 无本地任务架构时，主 CPU 可能报“未知载板”或忽略其 CPU 功能。若原系统纯把 当无源载板用、不依赖 SC520 本地运算，可硬装但需核对机架深度与导轨余量；若原程序用了 本地 PID，回退 会丢功能。替换前必须拿主 CPU 型号+固件版本问 ABB 技术支持确认。
- SB510 3BSE000860R1（基础小载板）：槽位与承载子模块类型不同，仅在特定小型站可用，混用需重排 I/O 地址。
❌ 硬件不兼容
- TU810/TU830 等 AC800M 端子单元、S800 I/O 的 TU 系列：物理底座、背板总线（ModuleBus 光纤/电气）、供电逻辑全异， 插不进也通不上。；CI522 等子模块离开 也无独立安装位。
