描述
产品详情

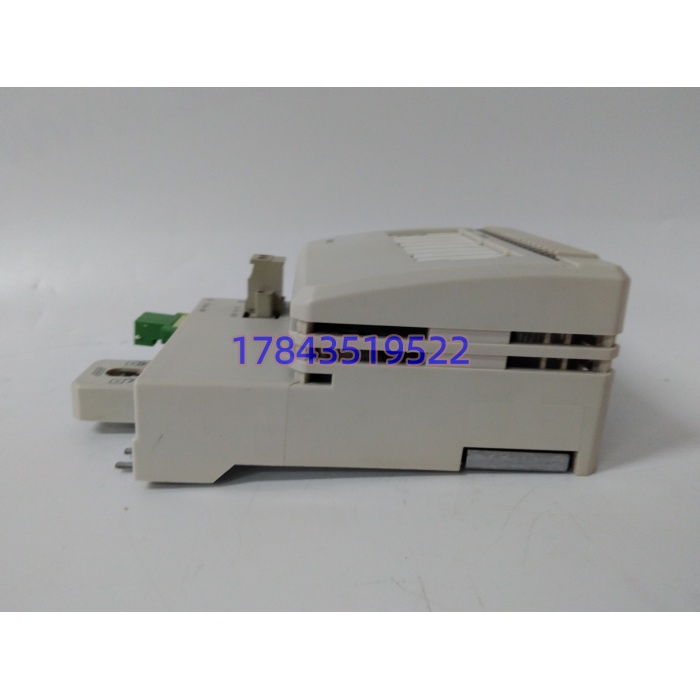

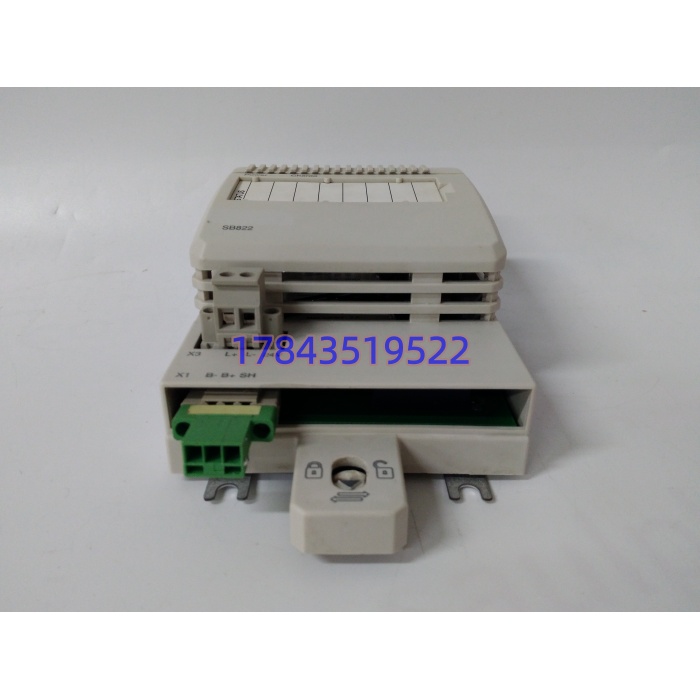

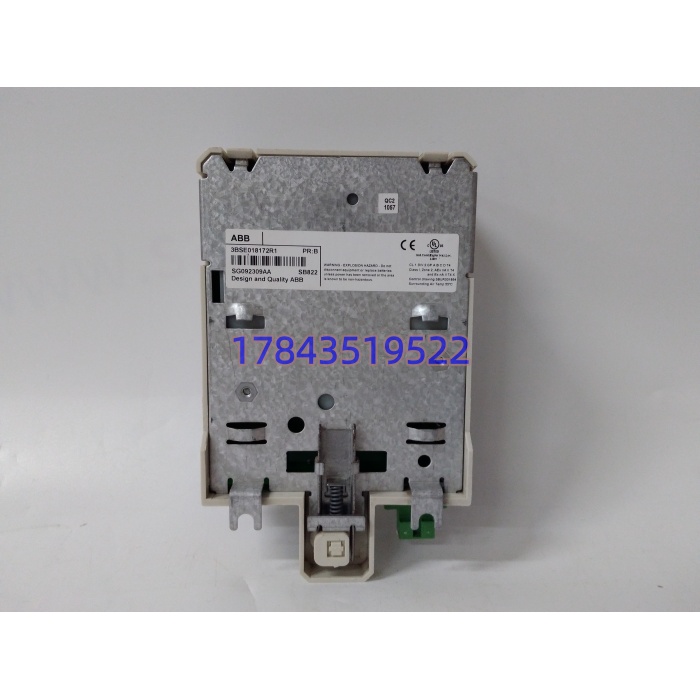

· 型号：SB822（3BSE018172R1）
· 品牌：ABB
· 系列：AC 800M / System 800xA（控制器断电保持外围）
规格参数
| 参数项 | 规格描述 |
|---|---|
| 模块定位 | AC 800M 外置可充电锂电池备份单元（SRAM/RTC 保持，非 I/O 供电） |
| 适配对象 | PM851/PM856/PM860/PM861/PM864/PM865/PM866 等 AC 800M CPU（冗余对每侧各 1 件） |
| 订货号 | 3BSE018172R1（SB822 本体），锂电包 3BSE036351-510A 可单独订购 |
| 输入 | 24 VDC（19.2–30 VDC），来自控制柜主 24 V 电源，最大充电电流 0.1 A |
| 电池类型 | 可充电锂离子，3.75 V / 2.3 Ah，等效锂金属 0.8 g |
| 输出 | 3.6 VDC，最大 50 mA（仅给 CPU 备份接口，不驱外部负载） |
| 保持时间 | 满电无 24V 时：PM861 约 240 h，PM864/PM865 约 490 h（原厂 Datasheet 值，依 CPU 功耗） |
| 充电时间 | 空电到满约 7 h |
| 标配电缆 | TK821V020（2 m，接 CPU 外置电池口 B+/B-/SH） |
| 指示 | 前面板 Power（绿，24V 正常）、Charge（黄，充电中） |
| 安装 | 35 mm DIN 导轨，不占背板槽位，建议远离热源垂直装 |
| 尺寸重量 | 85.8×58.5×136 mm（W×D×H），550–600 g |
| 环境 | 0…+55 ℃（ABB HS 官方值；商家标 -20 起多套他版，以 3BSE047037 为准），IP20，G2 防腐 |
| 认证 | CE / UL 508 / RoHS / WEEE |
| 生命周期 | AC 800M 生态 Active 主力外围件（非 NCNR），但贸易商现货价水分大；原厂按 Classic 配件返单 8–16 周 |
产品介绍
从 E 维护者视角切：SB822 是 AC 800M 机柜里“停电后决定要不要重灌顺控”的那块秤砣。它不跑控制、不进 CEX 诊断树，干的是主 24V 切断瞬间无缝接管 PM8xx 的 SRAM 供电——内置电池老到内阻变大前，没人会想起它；等全厂失电 4 小时、来电控制器从初始步重来、阀门全关浆液倒灌，才回头反推到“SB822 充电 LED 半年没闪过”。
严格来说，用 SB822 时必须把 PM8xx 底座里的内置纽扣电池拔掉——ABB 原厂 Datasheet 明文：内外电池并联会互相拖累，且状态监测只对一路生效，留着内置电池反而把备份时间砍半。现场实测发现，不少厂 SB822 装上但内置电池没拔，以为“双保险”，结果是双减值。供应链价值算账：一块 贸易商喊 800–4000 元落差在锂电包是不是原厂 3BSE036351-510A、TK821V020 是不是原装 2 m 线；但一次控制器 RAM 清零导致机组顺控重灌，损失够买二十块。ABC 进 A 类（虽单价不高但停机杠杆极大），冷备必须“ 本体+原装 TK821V020+同批锂电包”整套封存，别只买裸盒。
应用场景与库存策略
断电保持最阴的故障不是 坏，是“Charge 灯常年不亮，仪控当 LED 坏了，其实 24V 供电端子螺钉力矩松了，电池默默自放电到内阻 4 倍，全厂失电时撑了 11 分钟就垮”，SOE 时基丢，事故复盘全靠猜。
- 火电辅机 AC800M 站（PM864 冗余对，每侧 1 件 外置）：非它不可，内置电池 100 h 级保持不够检修停电用；建议每对 CPU 按“在线 2 + 同批冷备 1 整套”备，且冷备件每 18 个月上电充放一次看 Charge 灯。
- 石化连续装置（停电检修 8–24 h 不让顺控丢）：ABC 定 A 类，安全库存 1 件自有冷备 + 供应商代管 1 件，交期按贸易商现货 3–5 天，原厂 8–16 周。
- 老 AC800M 升 PM891 过渡期：PM891 仍用同接口外置电池， 继续通用，不淘汰。
- 海上平台机柜（盐雾+低温）：建议 与 TK821V020 端子压接套热缩一并备，单换盒不备线等于半备。
- 核电辅助系统（监管留痕）：冷备件 SER 段与在线同批次，锂电包生产日期距入库不超 6 个月，跨批被审计挑刺。
某个项目里碰过这样一档：沿江电厂化水 AC800M 站，PM865 冗余对两侧各挂 ，但基建期电工把 24V 供电从 UPS 母线错接到普通开关电源（夜间会随照明回路切掉）。运行两年 Charge 灯早灭没人管，内置电池也没拔。一次夜间全厂倒闸，化水段 24V 断 3 小时， 锂电已自放电到 2.1 V，PM865 复位，化水顺控从初始步重来，阀门全关浆液倒灌。拆 看锂电包日期已超 3 年寿命，换同 3BSE018172R1 件+拔内置电池+24V 改回 UPS 母线，之后把“ Charge 灯”纳进 DCS 硬报警（经 800xA 读 CPU 电池状态点），每季度测一次断电保持时长。再没在梅雨季抓瞎。
