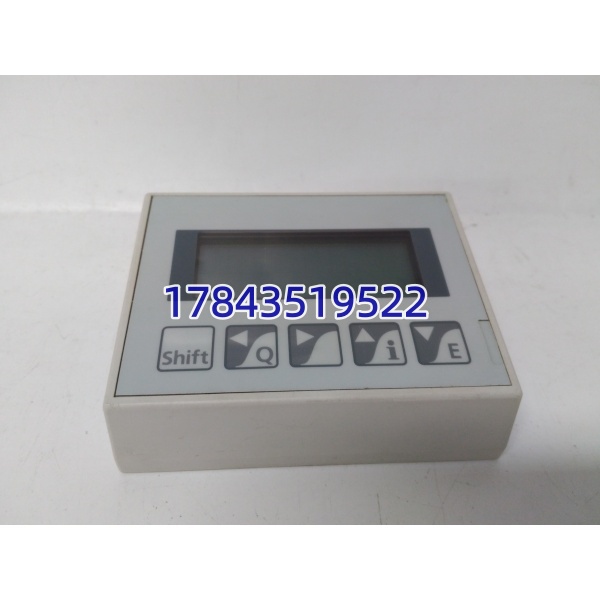

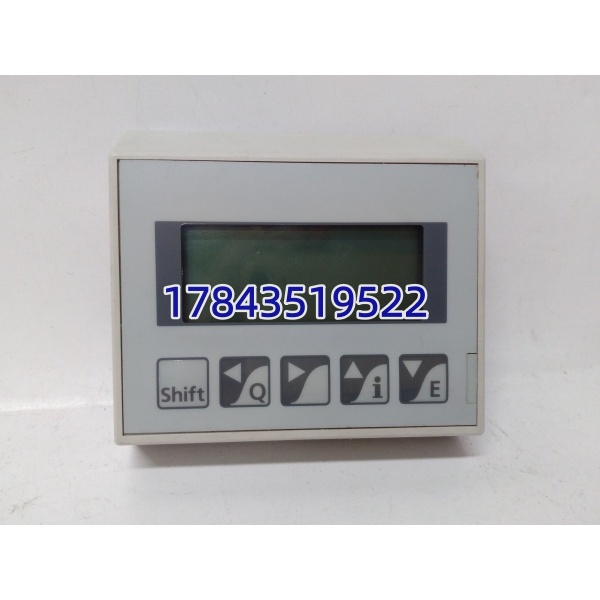

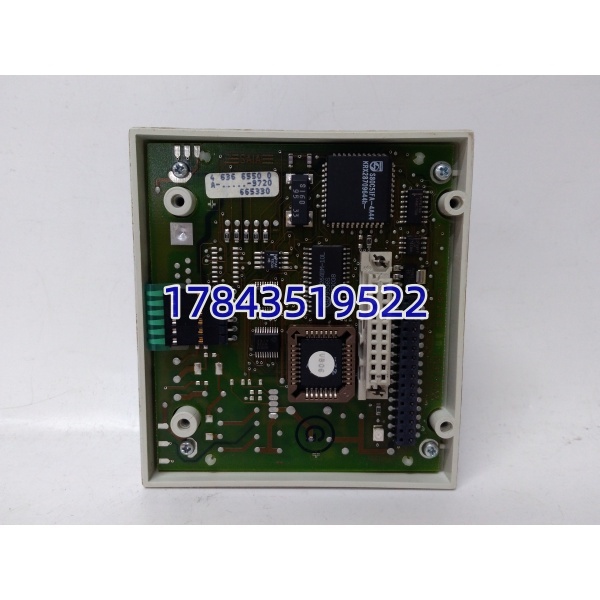

产品详情
· 型号：PCD4.D1XX（Saia PCD4 CPU 模块系列，具体后缀依版本如 .M120 .C100 .D110 等；463665500 为 ABB Saia 旧物料引用）
· 品牌：Saia-Burgess Controls AG（现 ABB Building Technologies / Smart Buildings）
· 系列：Saia PCD4 — 1st Generation Programmable Controller (predecessor to PCD2/PCD3/PCD7 family)
规格参数
- 模块名称：Saia PCD4.D1XX — PCD4 Series Central Processing Unit (CPU Module)
- 旧物料号（ABB ERP）：463665500（对应 PCD4 CPU 某具体版本，通常关联 .M1xx 或早期 D1xx 机型——以实物铭牌 .xxxx 为准）
- 适用机架：Saia 本地 I/O 机架（背板带 CPU 槽），也可作 S-Bus 主站带 远程 I/O
- 处理器/程序内存：依具体子型号（M1xx/C1xx 版）典型 32 KB～128 KB 用户程序（老版 属小型 PLC），数据区数 KB～数十 KB
- 编程语言：Saia PG5 (SBC / IL / LD / FBD / ST — 早期版用 Saia Flex / PG2)，兼容 IEC 61131‑3
- 非易失存储：Flash / EEPROM 存程序 + 参数；RETAIN 变量靠锂电池备份（典型 CR2032 或 3.6V Li-SOCl₂ 电池座于 CPU 或机架专用电池模块）
- 扫描时间：典型 1–5 ms/K 指令（依程序大小），基本周期 10–100 ms 可组态
- 板上通信：至少 1× RS‑232 (PG port / COM0) + 1× RS‑485 (COM1 / S-Bus 主站)，波特 300–38400 bps（部分版达 115.2k）
- 扩展通信： 右侧扩展槽可插 Saia 通讯子卡（M-Bus、LonWorks、Profibus DP‑Slave、Ethernet 早期版 10Base‑T 依型号）
- 本地 I/O：通过 背板直接管理本机架数字/模拟 I/O 模块（ DI/DO/AI/AO 系列）
- 远程 I/O：支持 Saia S-Bus (RS‑485) 带最多若干远程站（依 FW 及 license 旧版通常 ≤ 32 节点)
- 状态指示：RUN / STOP / ERROR / COM LED 于前面板
- 供电：由 机架电源模块（通常 24 V DC 开关电源）经背板提供 5 V，CPU 自身功耗 < 3 W
- 电池备份：RETAIN 变量靠机架电池模块或 CPU 上电池（视具体 机架设计），电池耗尽 RETAIN 丢失但程序不丢
- 工作温度：0 °C ～ +55 °C（储存 -20 ～ +70 °C）
- 防护：IP20（柜内安装）
- 认证：CE、UL 508、EN 60730 (Class B HVAC 适用)
产品介绍
.D1XX（463665500 对应早期 CPU）是 Saia 经典的第一代 PLC 主机，在楼宇 HVAC（AHU/冷站）、水处理提升泵站、旧厂房公用工程里存量极大——跑冷冻机群控、水泵轮换、水箱液位联锁等。它比现代 PCD3 小（程序 KB 级），但皮实、抗干扰，Saia PG5 至今向后兼容可下装老工程（需选对 CPU 类型库）。板上 RS‑485 口原生做 S‑Bus 主站带 Saia 远程 I/O 或连上位 BMS 走 Saia S‑Bus 协议/Modbus RTU（需开启功能块）。
坦白讲这代 最常见故障是：锂电池没电致 RETAIN 丢失（冬季长假后开机参数归零被投诉）、机架电源电容老化致 CPU 偶尔复位、扩展通讯子卡金手指氧化。CPU 芯片本身很少坏。换 CPU 前备份 .sbc 工程+RETAN 参数记录，新板插上先读版本再下装。特别注意 某些老版不支持直接 USB 编程——需 RS‑232 编程电缆（Saia PCD‑CAB‑PROG 或标准 NULL‑MODEM 交叉线依版本）。
应用场景与行业案例
最典型痛点：楼宇冷站 控制柜停电半月后开机，AHU 设定温全变默认值——查是机架电池耗尽 RETAIN 参数丢失，程序还在。恢复参数或改程序初值解决，顺手换电池（通常 CR2032 或 3.6V 1/2AA 在专用电池模块）。
典型场景：
- 商用建筑 HVAC 群控：.D1XX 做 AHU/PAU/冷机台数控制，通过 S‑Bus 带 远程 I/O 采风阀位/过滤器压差，RS‑485 上 BMS 做监视（Modbus RTU 或 Saia S‑Bus 依 BMS 驱动）。
- 自来水/污水提升泵站： 控多台潜污泵轮换、高低液位联锁、故障自投，GPRS modem 经 RS‑232 送上位 SCADA。
- 旧厂房公用工程（空压/制冷站）：保留 机架做本地顺控，I/O 模块与 CPU 全套老 ，只备冷件不改造。
- Saia 系统保产备件：早期 升级 PG5 工程兼容新代 PCD2/PCD3，但业主不愿改程序时原位换同型 CPU。
真实案例：某写字楼群控冷站 Saia 系统（.M120 CPU + 463665500 铭牌物料引用），运行约十五年某次市电晃电后 CPU 复归 RUN 但 AHU 设定温变回出厂值——确认机架电池模块（3.6V 1/2AA）耗尽致 RETAIN 丢失。借 PG5 连机读回原参数（或查最后一次下载的工程缺省值恢复），顺手换电池模块。同期抽检 机架 5V 背板带载压降 4.92V OK（未现复位根源在电池非电源）。保运说：”Saia 这老 还能跑，坏的大多是电池或电源电容——CPU 本身少见挂，换前一定备份工程。”
