描述
产品详情
· 型号：SA811F
· 品牌：ABB
· 系列：Freelance AC 800F
规格参数
| 参数项 | 规格值 |
|---|---|

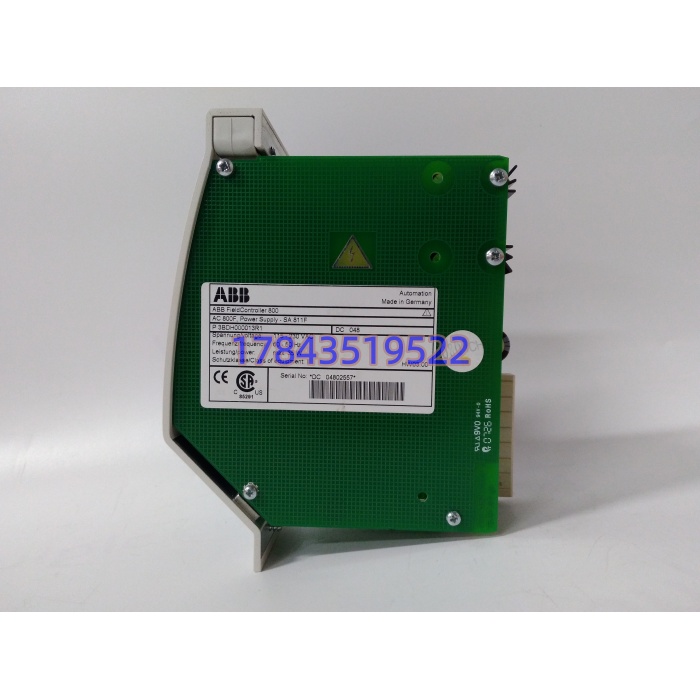

| 模块身份 | SA811F 电源模块，订货号 3BDH000013R1 |
| 产品类型 | AC 800F 机架 P 槽交流输入逻辑电源 |
| 适配控制器 | PM802F / PM803F（Freelance V7.1 SP2a 以上强制要求） |
| 输入电压 | 115/230 VAC 自切换，允许 90–260 VAC，47–63 Hz |
| 输入电流 | 230 VAC 时 275 mA，115 VAC 时 541 mA，额定 63 VA |
| 输出电压 1 | 5 VDC ±3%，0.5–5.5 A |
| 输出电压 2 | 3.3 VDC ±3%，0.5–6.5 A |
| 总输出功率 | 最大 35 W |
| 电流限制 | 约 7.5 A 自动恢复 |
| 掉电保持 | 初级断电 ≥5 ms 发 Power-Fail；输出维持容限内 ≥15 ms，合计扛 20 ms 电网跌落（NAMUR 准则） |
| 隔离 | 输入/输出电气隔离，内置 EMC 滤波 |
| 保护 | 开路/过载/持续短路保护，自恢复，2.5 AT 微型保险丝焊接式 |

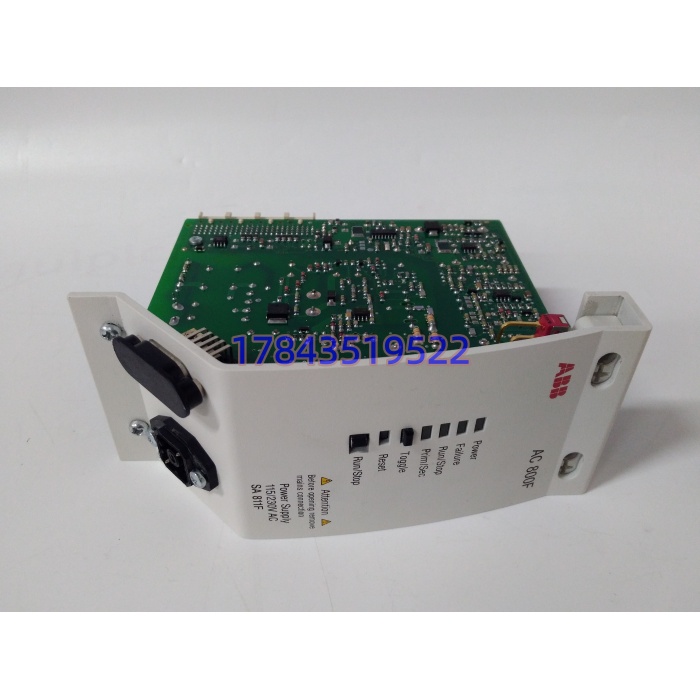

| 前面板 | Power LED、Failure LED、Run/Stop 开关、Prim/Sec 切换（冗余用）、Reset（按住 >4 s 冷启）、Diag 9 针 D-Sub |
| 冗余 | 双 SA811F 配 SS832 或机架 OR-ing 做 1+1；Prim/Sec 由前面板切 |
| 机械 | 约 155×67×155 mm（H×W×D），0.46 kg，插 AC800F 最左 P 槽 |
| 工作温度 | 0~+55 ℃ 运行（渠道标 -20 起步以原厂手册为准），5–95 % RH 无凝露 |
| 认证 | CE / UL / cUL，符合 IEC 61000-6-2、IEC 61131-2 |
| 生命周期 | ABB 原厂随 AC800F 归 Legacy；SA801F 已停，SA811F 渠道普遍按”停产存量”标价，订货常返查授权库存 |
产品介绍
从维护者视角切：AC800F 柜最左槽那块 SA811F，灯绿没人理，等 Power LED 灭、Failure 橙闪，PM803F 已经靠缓冲电容撑完 20 ms 进有序停机了——画面表现不是”黑屏”而是”控制器 Stop，所有 I/O 走安全位”，汽机给水泵旁路顺控瞬间冻结。在某个化工空分项目里碰过： 内部 63 VA 级电解电容随柜内夏温老化，230 VAC 侧跌落 15 ms 时缓冲从 22 ms 缩到 9 ms，PM803F 来不及写 NVRAM 就掉电，下次启动 Control Builder F 报”上次关闭非受控”，得重下装部分任务段。
它严格来说和 SA801F 是同胞兄弟：SA801F 是 5 V/5 A + 3.3 V/5 A（26.5 W）， 把两路都提一档到 5.5 A / 6.5 A（35 W），专配 PM803F 这种带扩展通信卡的满配站；拿 SA801F 硬代 满配站会电源裕度吃紧，夏天温漂触发 Failure 橙灯。供应链上 原厂未单发 EOL 但 AC800F 整体 Legacy，2026 年渠道全新 1300~2600 元、拆机 800~1500 元混着，New Surplus 和翻新电容状态差一截。存量 AC800F 站留 1 块原厂近 5 年批次做 A 类冷备（连带 SS832 冗余套件一起备），比停一次空分冷箱顺控重下装工程费划算 20 倍——电源不参与 SIL 但满配站全瘫的小时机会成本五位数起。
应用场景与库存策略
挂掉的表现很绝：不是慢慢退化，是某次电网闪断后 PM803F 没扛住有序停机，NVRAM 里任务状态字错位，Control Builder F 连上去报”Controller in undefined state”。运行工看到的是”DCS 站黄了”，查了一圈才发现是左边那块电源电容老了。
- 火电化水/输煤 AC800F 站（PM803F 满配 EI813F+FI830F）：每面柜备 1 块冷备，原厂 New Sur览或授权翻新，库龄 ≤5 年，每年上电空载测 5 V/3.3 V 负载调整率和掉电保持时间。
- 石化罐区小 DCS（PM802F 轻载）： 可向下兼容 SA801F 站，但备件统一买 别买 801（801 已停产难溯源），A 类备件，安全库存 1 块/每 3 在线柜。
- 水泥线辅机 ：建议供应商 VMI 代管，再订货点 = 在线柜数×0.3 向上取整。
- 可容忍 4h 停机的市政水处理：自身零库存，合同锁 48h 发货违约条款，区域兄弟厂互备。
- 院校 教学台：别囤整块，留 1 块样片讲背板供电拓扑即可。
真实案例：2023 年华北某 2×300 MW 机组化水系统， 柜 （2009 年瑞典产）电解电容干涸，市电闪断 18 ms 时缓冲仅剩 11 ms， 非受控停机，反洗顺控卡在开泵态，滤池溢流。库存系统””有 1 块，到货是 SA801F（26.5 W 版），插满配站后夏天 Failure 橙闪自保。从北京保税仓调 3BDH000013R1 原厂 2018 批次 ，专车 5 小时，停机 6 小时，按化水停供折机会成本约 11 万。之后 ERP 主编码锁” 3BDH000013R1″全称， 单列禁互代，备件属性强制填出厂年和上电测试记录。
