描述
产品详情

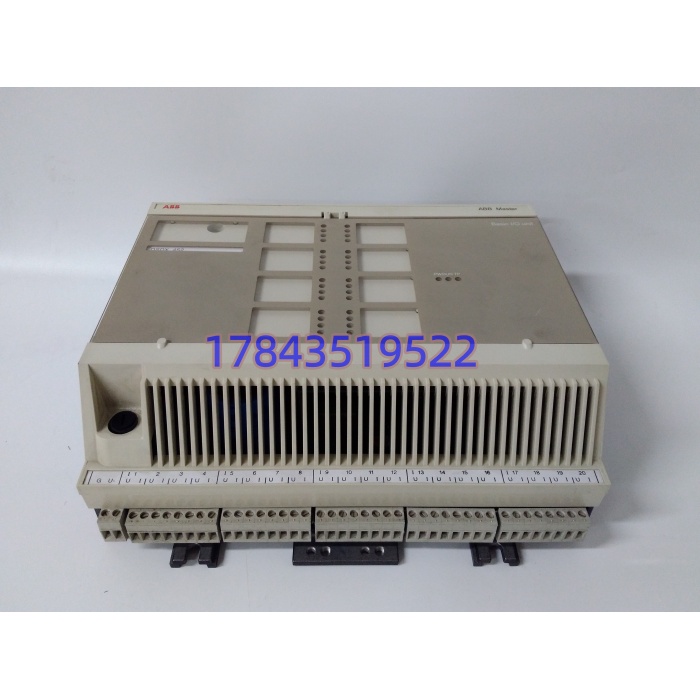

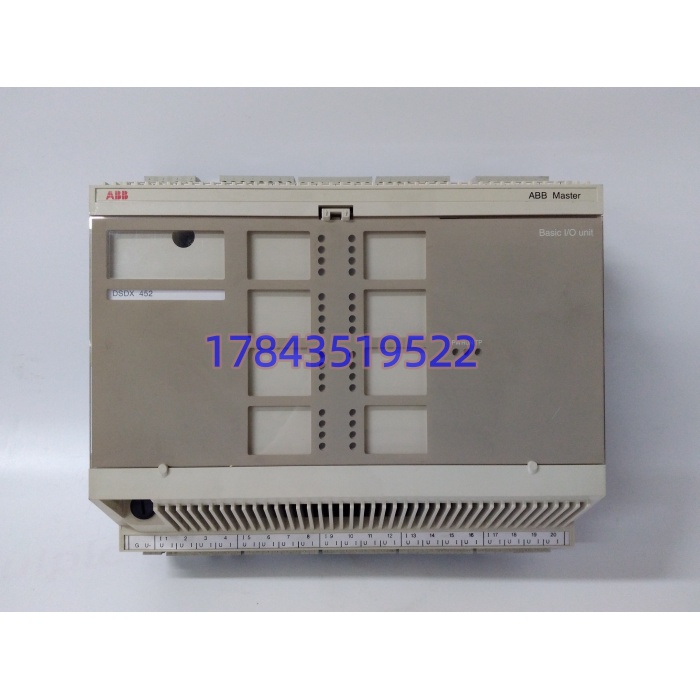

· 型号：DSDX452（5716075-P）
· 品牌：ABB
· 系列：S400 I/O（Advant Master / Procontrol P14 / 800xA 兼容层）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | S400 远程 I/O 基本单元（Basic Unit） | 非扩展单元，站头必须件 |
| 数字输入 | 20 路 DI，24 VDC（12-30V DC 宽范围） | 双极性依版本，输入阻抗约 5 kΩ |
| 数字输出 | 12 路 DO，继电器干接点 | 0.1-3 A/通道，24-240V AC/DC 直推 |
| 触点耐压 | 24-240 V AC/DC | 可省外部中间继电器柜（MY4N 级小负载） |
| 通信总线 | MasterFieldbus SDB（串行） | 距过程站最远 750 m |
| 扩展能力 | 可挂 DSDX451（20DI+12DO）、DSDI451（32DI） | 扩展单元无独立总线栈 |
| 隔离 | 通道↔背板 500 V AC 光电隔离（部分子版标 1500 VDC） | 通道间依布局 |
| 监视功能 | 掉电检测、上电自检、通信监视 | 故障经 SDB 上送主站 |
| 指示 | 运行/电源/传感器电源/每通道 DI·DO LED | 不用诊断软件也能肉眼排 |
| 接头 | 专用工业插头 2664197-4（4pos）/2664193-2（2pos）/2664193-8（8pos） | 备件别只买模块不买插头 |
| 熔断保护 | 传感器电源 500 mA 熔丝（3BSC770001R41） | 插头内藏，不是模块本体保险 |
| 供电 | S400 背板 24 VDC | 模块本体不外接 24V 电源块 |

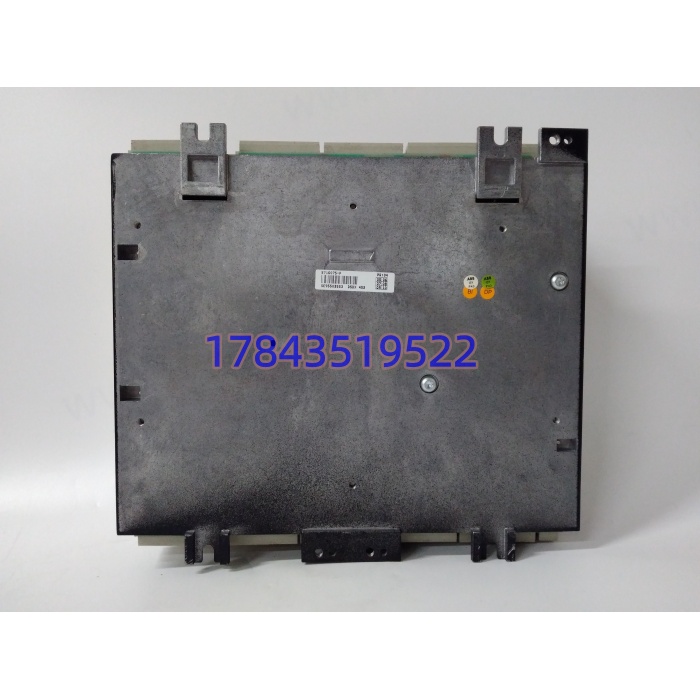

| 安装 | S400 标准机架 / DIN 导轨，铸铝机箱兼散热 | 热插拔支持（依主机固件） |
| 尺寸重量 | 约 198×90×217.8 mm / 2.3-2.9 kg | IP20，柜内安装 |
| 工作温度 | -20~+60℃（部分渠道标 -40~+70℃，以原厂标签为准） | 非 G3 防腐涂层版别放海边柜 |
| 认证 | CE / UL / CSA | 非 ATEX 本安 |
| 生命周期 | 原厂 EOL，以备件与迁移服务支持 | 市面 New Surplus / Surplus 流通 |
产品介绍
（B 技术定位切入）DSDX452 5716075-P 在 S400 远程站里的角色很单纯也很要命：它是”站头”——MasterFieldbus SDB 下来第一块基本单元，后面挂 DSDX451/DSDI451 都得管它叫爹。20DI 收现场急停/限位/断路器辅触点，12DO 继电器干接点直接去分合闸、泵启停、报警铃，240V AC 直推不用外加中间继电器柜，这是它三十年没被 800xA 完全吃掉的原因：老 P14 变电站和水厂 MCC 里，”继电器直推 240V”这条物理能力，换 AC500 小模块还得外扩继电器，柜面孔位都不够。严格来说，它只在 MasterFieldbus SDB 地址拨码和 S400 背板版本匹配时才能进网；拨错站址不是通讯不上那么简单，会把相邻远程站的 DI 映像整段错位，某次在污水厂碰过，3 号远程站急停信号串到 2 号站曝气阀 DO，差点误停。
从 TCO 看，这板属于 B 类偏 A 的关键散件：原厂停产后欧洲 surplus 商挂牌 €1499 左右（6 台库存口径），国内现货商报价按成色 4k-9k 人民币跳，但以通电跑 SDB 枚举成功、12 路继电器逐点吸合测试视频为准。 它不值钱到让人忽视，但远程站基本单元坏了=整个远方 I/O 站全盲，泵房无人值守段会直接转人工巡检。Last-time-buy 建议按”在役 远程站数 1:0.3 备裸机 + 同比例备专用插头和 500mA 熔丝”——插头比模块更容易丢，现场换板发现插头簧片疲了才是真耽误事。
应用场景与库存策略
远程 I/O 基本单元最阴的故障是”半瘫”：SDB 通信还在跑，主站能看到站在线，但 12 路继电器里 3 路触点阻值从 0.1Ω 爬到 8Ω，推 240V 电磁阀时压降不够阀芯不吸，表现成”偶尔启不来泵”，运行抄一个月日志才看出来。在某个污水处理厂碰过，DSDX452 继电器第 7 路（去回流泵软启允许）触点氧化，雨季高负荷时每天误停泵 2 次，查了两周以为是液位计飘。
- 电站/变电站辅机 Procontrol P14 远程站 → 收断路器辅触点/急停、直推分闸线圈允许和报警铃 → 非它不可（SDB 站头+继电器 240V 直推绑定老 P14 工程）→ 建议每 3 个同构远程站备 1 块 5716075-P 冷备 + 区域共享 1 块，插头按在线量 1:1 备。
- 水厂/污水厂 MCC 远程 I/O 柜 → 泵阀启停多、人工巡检可降级 → 建议按站备 1 块裸机，但要求供应商发货前做 12 继电器吸合+20DI 回显测试。
- 造纸/冶金老线 Advant Master 改造过渡 → 短期延寿 3-5 年 → 改造包顺手 Last-time-buy 1 块，改完未用转手同行群，别留成 5 年呆滞。
- 防爆区/海上平台 → 本体 IP20 非 Ex，必须落安全区 MCC 室 → 别外加盖防爆壳，直接规划 800xA+AC500 升级更合规。
- 资金敏感中小装置 → 非连续关键，可降速运行 → 不备裸机，合同锁本地 ABB 备件商 24h 可达 Surplus。
真实案例：2021 年华北某 220kV 变改造后，#2 主变冷却器控制远程站（+DSDX452）每逢梅雨周末丢 1-2 路 DI 映像，保护不报站离线，只是”冷却器运行反馈偶尔消失”，运行当误信处理。自动化班查 SDB 终端电阻、查光纤收发，耗 4 天。我让直接拆 DSDX452 看铸铝壳底部——排水孔朝下的柜子凝露顺插头 2664197-4 渗入，20DI 公共端簧片绿锈。片区库里去年按 1:0.3 吃的备件裸机+新插头换上，12 继电器逐点测试通过后恢复，至今零丢点。那次后该局把” 远程站插头密封套+年度 DI 公共端阻值抄录”写进 PM，并明确 DSDX452 备件必须带同批插头和 500mA 熔丝，单买模块不入库。
