产品详情

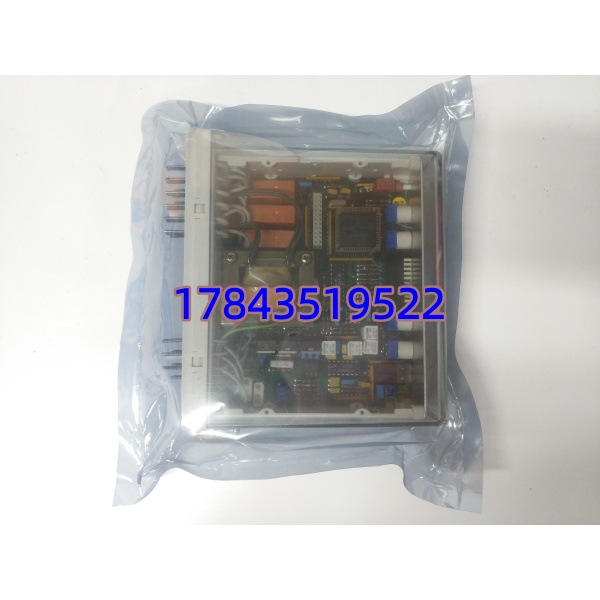

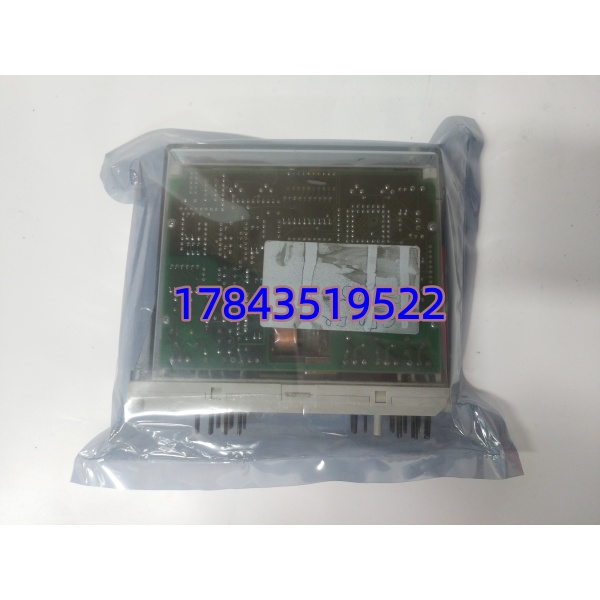

· 型号：RXIDK 2H（1MRK000838-HA / 1MRK000838-HB 等变体）
· 品牌：ABB
· 系列：670 Series Protection Relays — I/O & Interbus Extension Module for REB670 / REG670 / REL670
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 / ABB PN | RXIDK 2H，ABB Material No.: 1MRK000838-HA（HA=标准温级，HB=扩展温/涂层某些批次），工程图纸常标 RXIDK2H |
| 制造商 | ABB AB, Grid Automation（Sweden / Finland），现 Hitachi Energy |
| 适用主机 | REB 670 (Circuit Breaker Failure & Bay Control)、REG 670 (Generator & Transformer Protection)、REL 670 (Line Distance)——插于 670 装置专用 I/O 扩展槽或并柜 I-Bus 链式扩展 |
| 二进制输入(BI) | 典型 16 点（可组态至 24 点依 firmware mapping），光电隔离 110V DC / 220V DC（跳线组选择电压等级），滤波时间 2–20ms 可组态，每点独立 LED 指示 |
| 二进制输出(BO) | 典型 8 点（可映射 16 点依 variant），SPDT 或 SPST 形式（继电器触点 5A 250V AC / 30V DC 切换容量），独立 LED 指示，Watchdog 失电 Safe State 可组态 |
| Interbus (I-Bus) | 双 RJ-45 或 D-sub 9pin I-Bus 口——菊花链连 670 CPU 模块或其它 RXIDK / RXSFK / RXIK 模块，自动枚举地址（DIP 或自动 detect 依 firmware） |
| 供电要求 | 由 670 装置背板或专用电源模块供 DC 24/48/110/220V（依 670 屏柜配 PS 模块如 PS 531 等）——RXIDK 本身无外供端子，取电自背板 |
| 热插拔 / 在线更换 | 支持在线插拔 I/O 扩展槽——更换时建议先确认对应 BI/BO 点无 Force 激活；新模块插入 670 CPU 自动重读 EEPROM 识别类型（需 firmware ≥最低兼容 ver，通常向下兼容） |
| LED 指示 | PWR（模块健康绿）、COM（I-Bus 通信闪绿）、每 BI/BO 点 Status LED（ON=线圈吸合/BI 有效） |
| 隔离特性 | BI 侧↔逻辑侧 ≥2kV AC 光耦隔离；BO 触点↔逻辑侧 继电器物理隔离；I-Bus 侧与逻辑侧变压器隔离 |
| 组态软件 | PCM600 / 670 Product Package IED Configurator——BI/BO 功能号(Function Number) 映射、滤波时间、BO 脉冲宽度/保持模式均在 CPU 工程内定义，RXIDK 本身存硬件 ID 与 EEPROM 序列号 |
| 工作环境 | -25～+55℃（储存 -40～+85℃），5–95% RH 非凝露；部分 -HB 后缀含 G3 涂层；符合 IEC 60255-21 / IEC 61850-3 / IEEE C37.90 / UL / CE |
| 物理尺寸 / 重量 | 670 系列插卡 ≈199×30×252 mm（H×W×D，依机箱），≈0.5 kg |
| 生命周期状态 | 670 平台 ABB 仍提供有限支持但特定 PN(1MRK000838-HA) 交期曾报 12–24 周波动——市场以全新尾货(New Surplus)及测试拆机流通；无 Pin-to-Pin 替代——同系 RXIDK 2H 变体可互换，升 SAM600/REF650 属系统性改造 |
产品介绍
在某 500kV 变电站碰过——REB670 屏内 RXIDK 2H 提供 16BI 采断路器机构 A/B/C 相位置及三相不一致接点、8BO 驱动永跳/瞬跳/重合闸及装置报警，运行第 11 年春季潮气侵入端子排渗进模块底部致 BI 通道偶尔漏判（现场实测是光耦输入端串阻锈迹氧化）——REB670 报 “External Binary Input x Status Uncertain” 但未失步因为同信息有三取或经 GOOSE 二次确认。这模块定位很直白：670 保护的”手脚扩展”——把开关场硬接点经光隔接入保护 CPU，把 CPU 跳闸令驱动出口继电器。和 670 CPU 模块不同它不带保护算法只做 I/O 映射 + I-Bus 中继，多块可菊花链扩展（地址自动或 DIP 设）。严格来说 1MRK000838-HA 与 -HB（涂层）插槽兼容可直接互换——推荐沿海/高湿站用 -HB 若可获。
库存经理视角：归 A 类（BI 丢失断路器位置或 BO 丢失跳闸令直接影响保护正确动作——如三相不一致接点 BI 丢失致失灵保护不能启动；BO 永跳丢失致区内故障拒动），670 平台无原位替代坏只能换同型号或全盘升 SAM600/REF650（属改造），典型按屏柜 N+1 冷备 Last-time-buy 考量。
