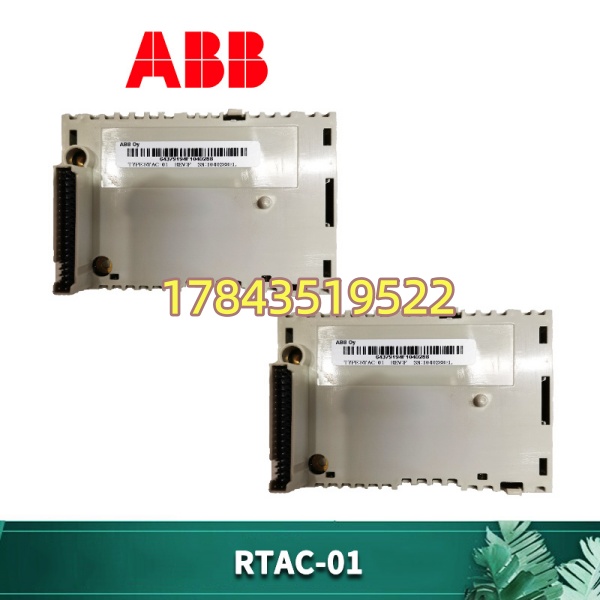

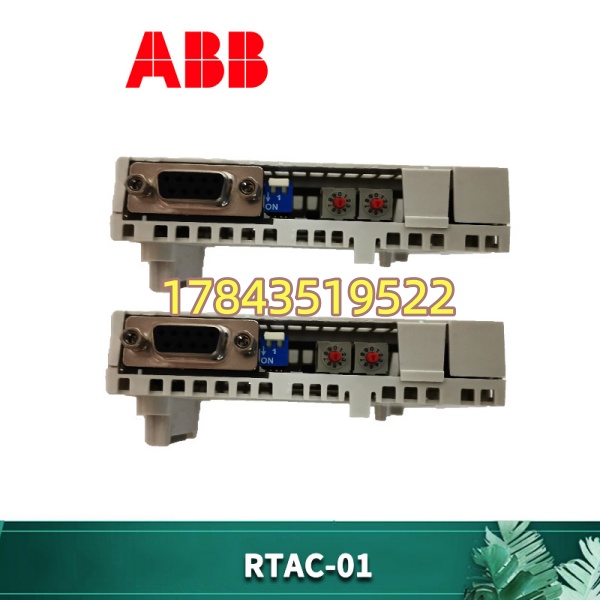

· 型号：RTAC-01（3ABD64610805 / 64610805）
· 品牌：ABB
· 系列：ACS800 / ACS880 / DCS800 传动系统 — 脉冲编码器接口选件模块（Pulse Encoder Interface）
规格参数
- 模块类型：脉冲编码器接口模块（Pulse Encoder Interface），用于传动系统电机轴反馈闭环
- 订货号：3ABD64610805（早期版标 64610805，功能一致）
- 适用传动：ABB ACS800 全系列（插 RMIO-01 控制板 SLOT1/SLOT2）、ACS880（配适配槽）、DCS800、部分 ACS550/ACS350 经选件扩展
- 编码器输入信号：增量式 A/B/Z 三相，支持 RS-422 差分（TTL 5V）及单端 HTL（12/24V 推挽），A/B 正交 90° 自动判向
- 最大输入频率：典型 200 kHz（ABB 手册标称，部分后期文献提 300kHz 依固件，核算 PPR×rpm/60 不超限）
- 编码器励磁输出：+15 V DC 或 +24 V DC 可跳线选择，最大 5 W（≈330mA@15V / 200mA@24V），短路保护
- 电气隔离：编码器侧与传动控制侧光电隔离 1.5 kV AC（1 min）

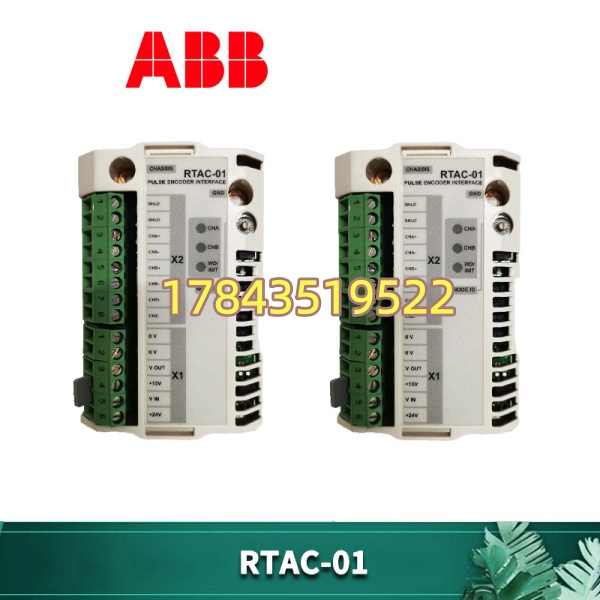

- 连接接口：38针 扁平电缆连 RMIO 控制板；编码器接线至模块端子 X2（Phoenix 螺丝端子 8pin：CHA±、CHB±、CHZ±、GND/Shield）
- 安装形式：直接插入传动单元控制板 SLOT1/SLOT2 并用螺钉固定；或装于 AIMA-01 I/O 适配器作 DIN 轨独立单元（ACS800-07 等大型柜）
- 状态指示：LED 显示模块使能/故障状态（依传动参数 50 组激活）
- 供电：由传动控制板 RMIO 背板通过 38pin 排线供 24V DC，典型功耗 ≤5W
- 最大编码器电缆长度：差分推挽 ≤300m，单端推挽 ≤200m，OC ≤100m（依信号质量）
- 工作环境：0～+55℃（运行，柜内），-40～+70℃（存储），5～95% RH 无凝露，IP20
- 尺寸/重量：约 95×62×20 mm（模块本体），≈0.15 kg
- 认证：CE、cULus、GOST-R（以铭牌为准），符合 EN 50081-2/ EN 50082-2EMC
产品介绍
RTAC-01 是 ABB 中大功率变频器（ACS800/ACS880）接电机轴增量编码器的反馈接口卡。没有它，矢量控制和 DTC 只能跑开环（仅 V/f），速度精度和低频转矩都会掉——尤其是提升机、造纸分部传动、轧机主从同步这些地方，闭环是硬性要求。模块内置编码器励磁电源（15V 或 24V 可跳线），现场一般不用再另拉电源，省事但注意功率余量别超 5W。
坦白讲，RTAC-01 随 ACS800 选件步入 EOL 阶段，原厂新机偶尔有库存但多靠二手/NOS。它和 NTAC-02 不同——NTAC-02 是独立 DIN 轨模块通过 RDCO 光缆连传动，RTAC-01 是直接插 RMIO 板 SLOT 槽或用 AIMA-01 适配器，两者不互换。有一点要注意：编码器电缆必须双绞屏蔽、屏蔽层单点接地至模块 Shield 端子，我遇过因屏蔽两端接地引入地电位差导致 A/B 相共模噪声触发”Encoder Loss”跳车。
应用场景与行业案例
痛点切入
造纸分切机 ACS800 主传报”Fault 7310 — Encoder Loss”，查 RTAC-01 ERR 灯亮——拆下看端子排有轻微铜绿（现场潮气渗入），内部差分接收级时好时坏。原系统不能改架构，找块测过拆机 RTAC-01 换上恢复闭环。老 柜这种选件一坏整台设备降为开环或跳停，备件就是续命关键。
典型场景
- 矿井提升机/起重机 — 矢量控制需精确速度反馈做定点停车和力矩验证， 接主轴增量编码器
- 造纸/板纸分部传动 — 各段烘缸通过 取本机轴反馈参与速度链同步，DTC 模式需高精度转速基准
- 冶金连轧主传 — 电机轴装 1024～2048 PPR 编码器， 做闭环反馈参与主从负荷分配
- 老厂 MRO 替换 — 原 BOM/EPLAN 标 或 64610805 / 3ABD64610805，直接同型号替换故障选件卡
真实案例
华南某港口门座起重机，变幅机构 突然跳车”Encoder Module Fault”。打开柜门 插在 RMIO SLOT1，ERR 红灯常亮，重新拔插无变化，量编码器侧 15V 供电正常——判定模块硬件故障。库房有测 OK 二手 （同 3ABD64610805 Rev A）。断电→松开固定螺钉拔出旧模块（记录 SLOT 位置及编码器端子接线照片）→插入新模块→恢复编码器端子（A+/A-/B+/B-/Z+/Z-/Shield）→拧紧固定螺钉→上电→进传动参数 50.01～50.04 确认编码器类型(PPR)、供电电压、方向→慢速点动验证反馈转速值及方向→满载试车。全程约 15 分钟未改参数（参数在 RMIO NVRAM）。老师傅说早该按 10% 比例备 ——这东西受柜内潮气侵蚀虽少见但一坏就停。有一点要注意——如果你的编码器是 5V TTL 差分且线长 >30m 且 PPR 较高，确认实际频率不超模块上限，必要时改 24V HTL 编码器。
常见问题解答 (FAQ)
不建议热插拔。拔出 会使传动瞬间失去速度反馈，若参数设成”Encoder Loss → Fault/Trip”会触发跳车。稳妥做法：传动打 OFF 或切本地→断电→换板→恢复→重新使能。插入新模块传动自动识别（参数在 RMIO 内不需重设，仅需确认 50 组参数匹配你的编码器）。
Q2：和 NTAC-02 能互换或替用吗？
不能。 是 /ACS880 传动内部选件卡，插 RMIO SLOT 或通过 AIMA-01 适配；NTAC-02 是独立 DIN 轨模块通过 RDCO 光缆连传动控制单元，物理和连接方式完全不同，不互换。 闭环反馈用 ，不能用 NTAC-02 替。
Q3：停产了吗？官方替代建议？
随 选件进入 EOL/LTD，ABB 新项目推 ACS880 内置编码器接口（X21/X22）或 FENA+RDCU 方案。老 续命就是囤测过 NOS/拆机 。确保和你 RMIO 板版本兼容（RMIO-01 及后续版均支持，极早期 RMIO-00 需核对）。
Q4：编码器用 5V TTL 还是 24V HTL？线最长允许多长？怎么接地？
都支持。5V TTL（RS-422 差分）建议 ≤30～50m 双绞屏蔽 100Ω；24V HTL 推挽可达 200～300m。屏蔽层必须单点接地至模块 Shield 端子（X2 pin 8），勿两端接地防地电位差引入共模噪声——这是我现场遇过最多的”假 Encoder Loss”根因。
Q5：内置编码器电源够不够？大功率编码器要外供吗？
内置励磁最大 5W（≈330mA@15V / 200mA@24V）。若编码器功耗超此值（如多圈绝对值+电子头耗电大）或线很长分布电容大，建议外部独立电源供编码器， 仍收信号（信号共地即可），跳线切为”External Power”。
Q6：二手/拆机件怎么验？
① 外观无烧灼、端子无氧化；② 插测试 RMIO SLOT→上电 LED 正常（未激活时通常灭或待机指示，参数激活后亮）；③ 接简易 TTL 编码器手盘看传动在线读转速合理；④ 查模块侧面 Revision 标签（Rev A/B 常见均兼容）。警惕标签打磨早期工程样件。
