描述
产品详情
· 型号：RMU610
· 品牌：ABB
· 系列：Symphony Plus — Repeater Mounting Unit（Base for cRBX01 HN800 Redundant Bus Extender），物料号 2VAA008425R1

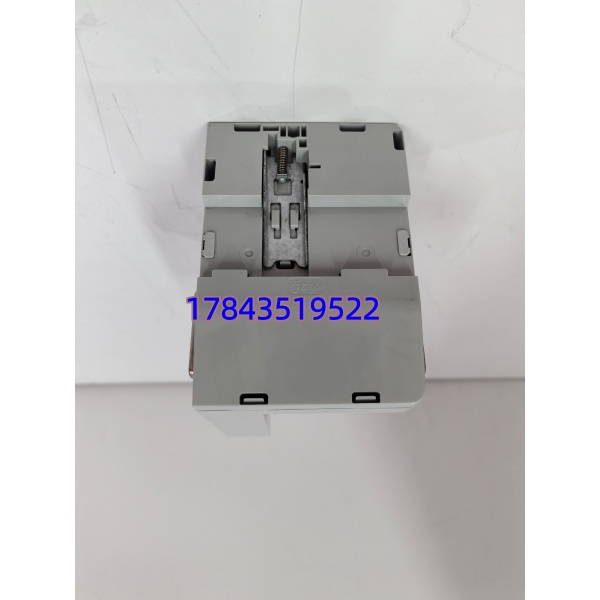

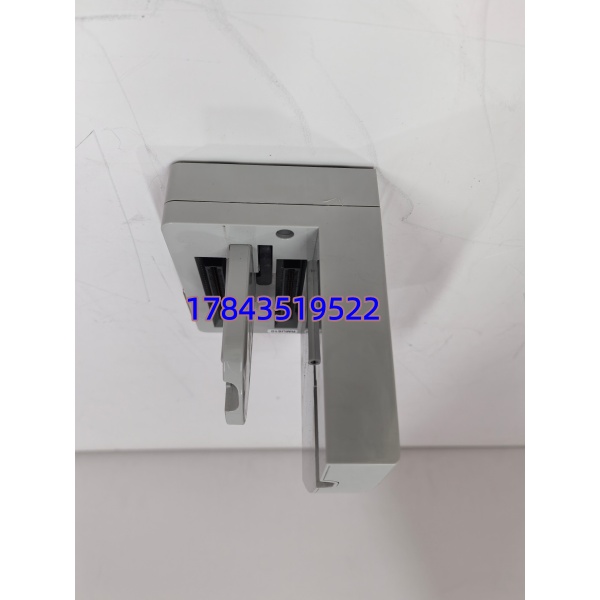

ABB RMU610 2VAA008425R1
规格参数
- 产品型号：RMU610
- ABB 物料号（Order No.）：2VAA008425R1（采购以此为准，板面/标签印此码）
- 制造商：ABB Ltd.（瑞典/芬兰产常见）
- 适用系统：ABB Symphony Plus DCS — SD Series 控制器 + HN800 I/O 总线扩展，部分文献亦用于 Relion® 配电自动化远程 I/O 链路
- 模块类型：Repeater Mounting Unit / Base Module — 通信模块承载底座，本身无处理逻辑，为上层 cRBX01 提供电源、背板互连和光纤应力释放
- 配套插入模块：cRBX01 Compact Redundant Bus Extender（ABB P/N 2VAA008424R1），单基座支持 1~2 片 cRBX01 做 1+1 冗余
- 供电输入：24 VDC 或 24–48 VDC（依具体版本，典型由控制柜直流屏供，内置过流保护）
- 光纤接口：2× ST 型多模光纤连接器（62.5/125 μm 或 50/125 μm），支持 HN800 冗余链路，典型传输距离 ≤3 km（多模）
- 通信标准：承载 HN800 Peer-to-Peer / Symphony Plus HN800 Protocol（100 Mbps 光纤链路）
- 安装方式：35 mm DIN 导轨（EN 60715）或水平机架行安装（Horizontal Row Mount），卡扣锁紧 cRBX01 模块
- 状态指示：基座本身无独立 LED；运行状态由插入的 cRBX01 模块 PWR / RUN / LINK LED 反映
- 接线端子：可插拔弹簧/螺丝端子（供电 + 可选辅助 DI/DO 依配置），建议扭矩 0.5–0.6 N·m
- 防护等级：IP20（机柜内安装），符合 IEC 60529
- 工作环境：-40℃～+70℃（工业宽温版，部分资料 -20～+60℃ 依 HW Rev），5%–95% RH 非凝露，IEC 60068-2-6振动 1g / 冲击 15g
- 贮存环境：-40℃～+85℃
- 尺寸/重量：约 90(W)×127(H)×147(D) mm 或 227×103×100 mm（依安装变体），≈0.8–1.0 kg
- 认证/合规：CE、cULus（依批次）、RoHS、WEEE Cat.5、符合 EN 50121-4（铁路/电站 EMC）
- MTBF：官方标称 >1×10⁷ h（RMU610 本身无有源 IC，失效多为端子氧化或光纤应力断裂）
- 生命周期状态：Symphony Plus HN800 系列整体仍处 Active Support，但部分早期 HW Rev 的 RMU610 进入 NRND（Not Recommended for New Design）；新装置可用新一代 扩展套件替代，老装置维持备件

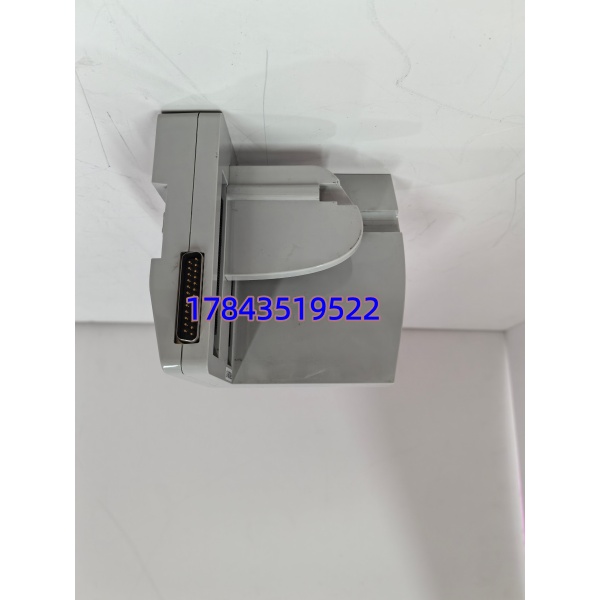

ABB RMU610 2VAA008425R1
产品介绍
现场实测发现一个容易踩的坑——某电厂化水 Symphony Plus 远程 I/O 站（距主控楼 1.8 km）突然报” Link Down R/S/T All Lost”，查光纤 OTDR 正常，最终是 RMU610 底座内供电端子压接力衰减导致 cRBX01 反复复位。RMU610 本身只是”无脑底座”：把 24VDC 引给 cRBX01、固定模块、释放光纤应力——但它要是端子氧化或卡扣断裂，上层通信模块直接失电，整组远程 I/O 脱网。换底座（保留 cRBX01 模块插回）3 分钟搞定，比重做光纤头快多了。
严格来说 2VAA008425R1 必须与 cRBX01（2VAA008424R1）配对使用，单独底座不工作也不报错——采购别只买底座忘了确认上层模块型号。从 ABC 分类看这是 B→A 升类件：单价不高，但远程站通信全靠它，缺了只能临时跨站跳线或等货。建议按远程 扩展站数量 N+1 配置冷备，注意底座与 cRBX01 固件版本兼容（通常向下兼容，大版本跨度超 3 代建议核实）。
应用场景与库存策略
+cRBX01 组合用于 Symphony Plus 主控到远程 I/O 柜的光纤总线延伸——底座故障→cRBX01 失电→远程柜所有 AI/AO/DI/DO 脱网→相应工艺段联锁可能切手动或跳闸。底座本体无电子老化但端子氧化、光纤应力致 ST 口陶瓷碎裂是高发故障点，新件 ABB 仍有供但交期 6–14 周波动。
- — 唯一物理承载 cRBX01 冗余链路，非它不可因 总线拓扑唯一 → 建议按远程站数 N+1 备冷件（同 2VAA008425R1），多站可共享 1 件周转但须确认版本
- 大型装置分散式现场控制柜（水处理/输煤分区 I/O） — 高温高湿加速端子氧化 →
- 新建/改扩建项目（Symphony Plus 新订货） — 新选型确认是否可用最新 扩展套件 →
- 多套同类装置集中管理 — 统一物料号降低 SKU → Last-time-buy 按现网装机量 + 未来 5–7 年预期（端子氧化率约 3–5%/10 年，地震/振动区略高）
真实案例：
沿海某 LNG 接收站，Symphony Plus 主控通过两路 光纤连卸船臂远程 I/O 柜（+cRBX01×2 冗余）。台风后巡检发现冗余链路之一 FAIL LED 亮，重启 cRBX01 恢复但 48 h 后同口再掉。热工拆下 cRBX01 插备用底座测试正常——判定 ST 光纤口内陶瓷套管微裂（盐雾腐蚀+风载振动致应力集中），底座本身电气 OK 但光纤耦合损耗超标。库房无备件，代理调货 9 天（跨国物流受阻），期间单链路运行（降冗余）。事后把 从”C 类通信附件”提入”A 类”，每远程站锁 1 件冷备并要求年度点检光纤口清洁度与插入损耗。教训一句话：底座看着只是块接线板，但它托着你的冗余通信链路——光纤口碎了比电子件坏更隐蔽。
