描述
产品详情

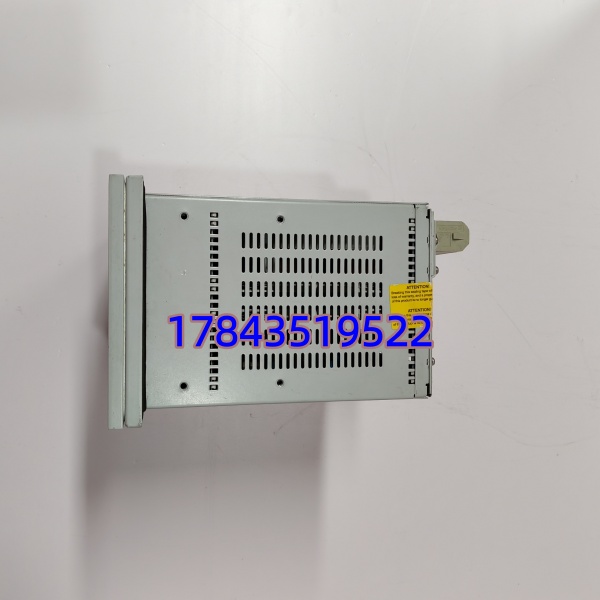

· 型号：REX521GHHPSH51G
· 品牌：ABB
· 系列：REX521 / REF510 Series — G-frame IED with HMI (High-res Graphic LCD + Keypad), standard protection & control functions (typically 51/51N/79 recloser/46/49)
技术参数

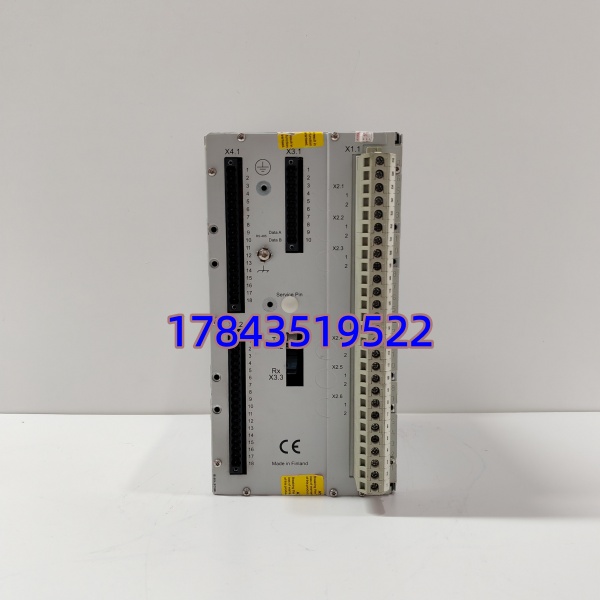

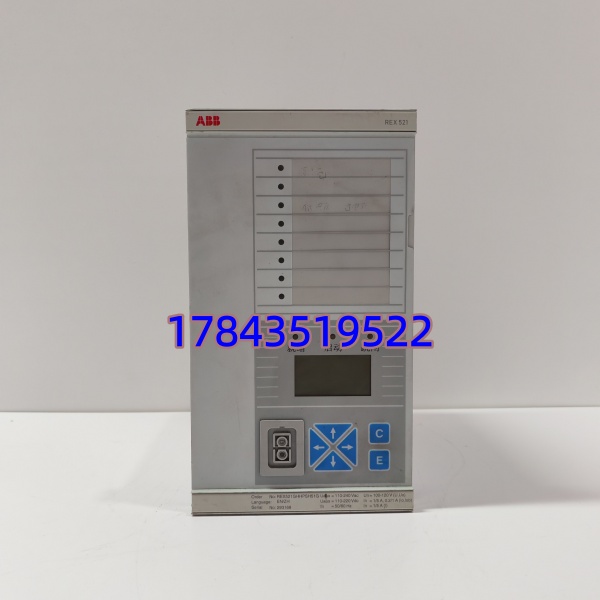

| 参数项 | 规格值 |
|---|---|
| ABB型号 | REX521GHHPSH51G（G-frame, H=Graphic LCD, H=High res, P=Pushbuttons, SH=Std HMI config, 51G=Overcurrent+EF+Reclose typical func set） |
| 适用系统 | ABB 中压开关柜（UniGear ZS1/ZS3.2 等）或 MCC 柜，作为主保护测控 IED |
| 安装方式 | 面板嵌入式（92×184 mm 面板开孔）或 DIN 导轨（依选件），后接端子排块 |
| 电流输入 | 3×相CT + 1×中性线CT，二次 1A 或 5A（依工程选型，常见 5A），连续 3×In，热 100×In 1s |
| 电压输入 | 3×相PT 57.7–120V L-N（YN/△），用于方向/同期/测距/电压保护(59/27) |
| 主保护功能(典型) | ANSI 51/51V 反时限过流、51N 接地过流(ANSI 51G)、67 方向过流、79 三次重合闸、46 负序过流、49 热过负荷、86 闭锁、37 欠流 |
| 测量计量 | I/V/P/Q/S/PF/f/Wh/Varh，THD 至 13次，最大值/最小值记录 |
| 控制功能 | 本地/远程分合闸、防跳、联锁、Spring Charge 监视、CB 故障报警 |
| 可编程逻辑 | 简易 PLC-like 功能块（AND/OR/Timer/Latch），可做自动备投/联锁序列 |
| 模拟I/O(选配) | 1–2路 4–20mA 输出（映射任意测得量），少量 AI 用于温度等 |
| 跳闸输出 | 多组 Form C/C/O 继电器（典型 6–8 组），触点 5A 250VAC / 30VDC |
| 通信接口 | rear RS-485 (Modbus RTU / DNP3.0 / IEC 60870-5-103)；optionally 10/100Base-TX Ethernet (IEC 61850 MMS/GOOSE，需确认此台是否含 Eth opt) |
| 事件/录波 | ≥2000条SOE(1ms)，故障录波 COMTRADE 简化(通常经由 PCM600 召读，内置缓冲) |
| 供电 | 48/110/220 V DC 或 110/230 V AC（依订购选项，常见 DC110/220V 宽范围 88–300VDC） |
| 前面板 | 图形点阵 LCD + 薄膜键盘/导航键 + LED 指示（Run/Trip/Alarm/CB Pos） |
| 组态软件 | PCM600 (ABB Protection & Control Configuration Tool)，需对应 device library |
| 工作温度 | -20 ℃ ～ +70 ℃（IEC 60255-6 Class C） |
| 防护等级 | IP51（前面板）/ IP20（后部） |
| 认证 | IEC 60255 / IEC 61850-3 / IEEE C37.90 / UL / CE |
产品介绍
地调技改碰过一回，老 GL 反时限继电器在雷雨季节接地故障选相靠猜——换成 REX521GHHPSH51G 后最大好处不是”保护更灵敏”（本来就够），而是现场运行人员在开关柜面板上直接能看到 A/B/C 相故障电流值和接地零序大小，不用等调度下录波。它本质就是把中压回路的保护(51/51N/67/79)、测控、本地 HMI、通信四合一塞进 144mm 宽的壳体，通过 PCM600 下装整定值和逻辑，支持 IEC 61850（如选配以太网）或 Modbus 接入综自。
对采购和继保专工的价值很实：一是与 REF542plus 共用大部分端子排定义（尤其 610/620 terminal block system），柜内改造时线改动量小；二是国内 ABB 分销渠道常备测过库存或认证拆机件，原厂新订交期 8–14 周部分区域 Legacy，抢修不建议赌原厂。提醒三点——① 确认您现用 CT 二次是 1A 还是 5A 再订（现场最常见错）；② 若原系统强依赖 REF542plus 专有功能（特定 Arc Flash 选项或旧协议）需核对 Option Code；③ 装置自带密码保护，整定需继保人员持 PCM600 及正确 Device Library 版本。
替换与升级建议
✅ 直接替换
- 同配置 REX521GHHPSH51G（不同生产批次/微后缀）→ 完全互换，PCM600 工程文件(.sep) 通常直接下装，建议核对 CT 变比/保护定值与原设置一致。
- REF542plus 标准过流+接地+重合闸应用（非特殊 Arc Flash/Synchro 高级选项）→ REX521 可在同 610/620 端子排机箱替换，需新建 工程按 REX521 重配定值（约 2–4 小时），旧 REF542plus CMP 文件不兼容直接导入。
⚠️ 软件兼容（需改配置/增硬件）
- REF615/RET650（更高阶保护 IED）→ 功能更强但面板尺寸、端子排定义不同（通常用专用端子块），不能在原 REF542/ 机箱直接插；若升级需换端子块及部分重接线并建新 工程。
- SPAM 150 C 系列（ABB 电磁/静态过流继电器）→ 功能可等效但 是全数字化 IED，需增 24/48/110VDC 操作电源、PT/CT 回路复核、综自点表重组态，属间隔局部改造。
❌ 硬件不兼容
- S800 I/O 模块、HIMA DO、GE Mark VIe DO → 完全不同的过程/安全 I/O，不可混用。
- 若现柜无端子排块（Terminal Block 610/620 type）或操作电源（DC 110/220V），仅凭 主机无法投运，需同步确认配套端子块型号（如 TB84x 系列）及分合闸回路设计。
常见问题解答 (FAQ)
Q1：能直接换我柜里 REF542plus 吗？程序能导进去吗？
A：物理上可装入同尺寸机箱（确认是 610/620 端子块系统），但 REF542plus 的 .cmp 工程文件 不能直接导入 。需用 新建 项目，按原定值单重新录入 CT/PT变比、51/51N定值、重合闸时间等，约 2–4 小时重组态。建议保留原 REF542plus 定值记录作参照。
Q2：CT 二次是 1A 还是 5A？怎么看现装置？
A：看旧装置铭牌或 CT 回路标注（常见 5A 用于 10kV 配网，1A 用于 110kV+）。 定货时可指定，现场调换需重设 里 In(CT Secondary) 参数且可能影响端子接线（1A 与 5A 输入阻抗不同）。买前务必确认，接错 5A CT 进 1A 输入不会坏但读数差 5 倍。
Q3：是全新原装吗？有 ABB COC 和测试报告吗？
A：我方可供全新原装渠道货或经模拟 CT/PT 注入+跳闸出口全检认证库存件（注明生产日期），随货附测试记录，全新件提供 12 个月质保（非人为损坏包换），COC/原厂出货单可按需提供。
Q4：交期一般几天？太原能发顺丰保价吗？
A：有库存通常 1–3 个工作日出库，太原可发顺丰保价（设备非危品）。原厂新订一般 8–14 周部分区域 Legacy Notice，建议抢修/备件先确认可发货批次再锁单。
