描述
产品详情

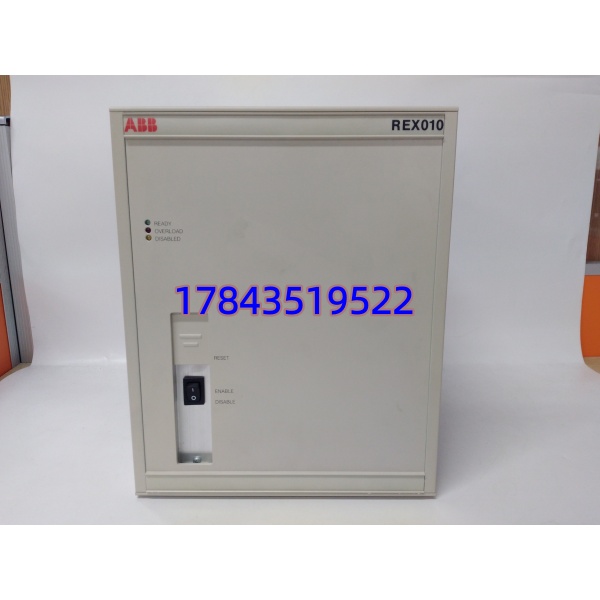

· 型号：REX010（ABB Relion® 670 Series — Remote Extension Module / Communication Processor；Assy No. HESG324426R0001 对应 PCB/kit）
· 品牌：ABB（Hitachi Energy — Substation Automation & Protection）
· 系列：ABB REC670 / RED670 / RET670 / REB670 (Relion® 670 platform) — REX (Remote EXtension) Module
规格参数
| 参数项 | 说明 |
|---|---|
| 模块名称 | REX010 — REC670 Series Remote Extension / Communication Module (Assy HESG324426R0001) |
| ABB P/N | REX010（市场 P/N — 采购时常对应 REX010 + Option Code 如 REX010-xxxHC）；HESG324426R0001 为内部 Assy / Component No. |
| 适用 IED | ABB REC670 (Protection IED: RET670 变压器/电抗器保、REB670 母线/断路器保、RED670 线路保) — 作为 扩展通信或二进制 I/O 模块挂 REC670 Main Unit bus |
| 功能类型（依版本） | • 通信扩展：附加 2×10/100Base-TX + RS-232/485 支持 IEC 61850 MMS/GOOSE、DNP3、IEC 60870-5-103/104 • 二进制 I/O 扩展：增加 16/32 BI (dc 24V) + 8/16 BO (Relay 250V AC) — 与 REC670 主单元同步扫描 |
| 连接方式 | 专有 REX-bus 或 RIO-bus 连主 REC670 CPU 单元（通常 RJ-45 或 D-sub 9 依 670 代）；通信版可独立 IP 配于同子网 |
| 状态指示 | PWR LED、COM (bus activity)、ERR LED、Link/Act per Eth port |
| 热插拔 | ✅ 支持 运行态在线插拔（主单元保持运行，扩展功能暂不可用至重枚举）——建议先确认不影响 GOOSE 订阅/Publish 关键链路或短时监视 |
| 供电 | 由 主单元经 bus 供 DC 或独立 24V DC（依版 — 多数经 bus 供） |
| 安装 | DIN 轨装（独立 REX010 box）或插 机箱指定扩展槽（卡版）—— 以现物为准（670 早期为盒，后期部分为卡） |
| 配套件 | 需配 Main Unit (RET/REB/RED) 同 FW 版本兼容；通信版需配 IP / VLAN 设置一致 |
| 工作环境 | -20～+70℃（户外柜）｜存储 -40～+85℃｜湿度 5%~95% 非凝露 |
| 认证 | IEC 60255 / IEC 61850-3 / IEEE 1613 (Class 1) / KEMA Type Test / UL / CE |
| 物理（盒版典型） | ≈ 105×75×110 mm (DIN box)｜重量 ≈ 0.3 kg |
产品介绍
（D 历史生命周期验证切入—— 配 是 2005~2015 年投运变电场主力，现新 REL670 (615/651 系列) 逐步替但大量 670 在役。ABB 对 670 部分扩展模块给 LTB 窗口——你现在不囤，三年后故障需整 IED 升或高价找 NOS。）
不是保护 CPU 本身——是 的”手脚延伸”（加通信口或加 DI/DO 点）。现场坏多是电源 bus 接触不良或 Eth PHY 雷击打坏（户外柜未装 SPD）。若 主 CPU 报 “REX Module Not Found / Communication Error” 且重插无果→交叉把 移已知好 同版测试——确认模块坏。库存建议：，属 B 类——缺通信扩展不影响主保但可能失 GOOSE 或当地 HMI 链路；缺 BI/BO 扩展影响非电量/失灵开入采集。
应用场景与库存策略
220kV 变电场 RET670 屏经 通信版发 GOOOSE 到母线保护——夜巡发现 COM LED 不闪 ERR 红亮，重拔插无变化→交叉验证移邻屏同版 通信版测 OK→确认原模块 Eth PHY 坏。因 GOOSE 订阅有冗余链路未跳但丧失本站 GOOSE 发布需尽快换。幸库房按建议备 1 块 通信版 NOS。
典型场景与备货建议：
- ：按屏数 N 备 通信版 ≥1 块 + BI/BO 扩展版 ≥1 块（多屏同 FW 版池化 N+1）
- 老改新保留 670 IED 只换扩展：新 REL 615 不兼容 ——老 670 仍役才备；如全站计划迁新勿多囤
- 户外柜未装 SPD 建议补装—— Eth 口雷击坏占现场故障 60% 以上
- 改造增屏：随新 PO 要求供应商 spare 或书面 LTB 承诺
真实案例：西北某 330kV 变电场 #2 主变 RET670 屏（ABB 670 + 通信版发 GOOSE）雷雨后 ERR LED 红亮且 Eth Link 灯灭——查户外柜未装网络 SPD 雷击感应打坏 Eth PHY。邻屏同型 暂借验证主 CPU 好只缺扩展→确认模块坏。库房按建议存 1 块 通信版 NOS（同 HW Rev）→ 断电拔旧（记 bus 缆朝向）→ 插新 → 上电 → auto enum → GOOSE Link OK。后补装 Eth SPD 并于所有户外柜 前加 100Mbps 隔离变压器。保护专工说——保主 CPU 没错但通信扩展挂掉 GOOSE 丢也很麻烦。
