描述
产品详情

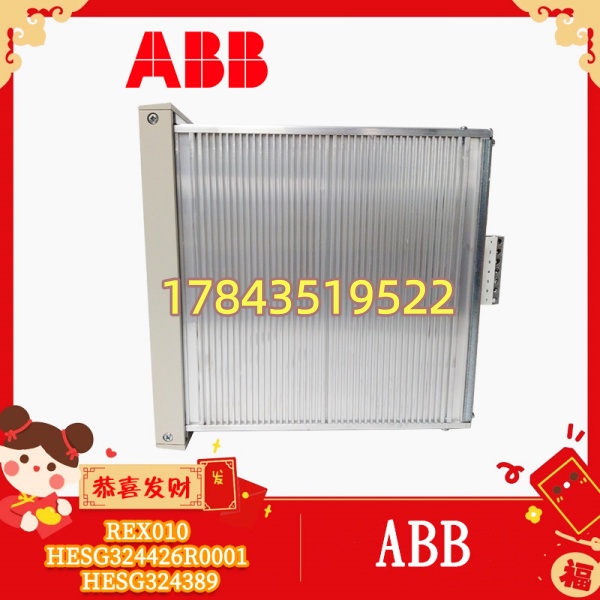

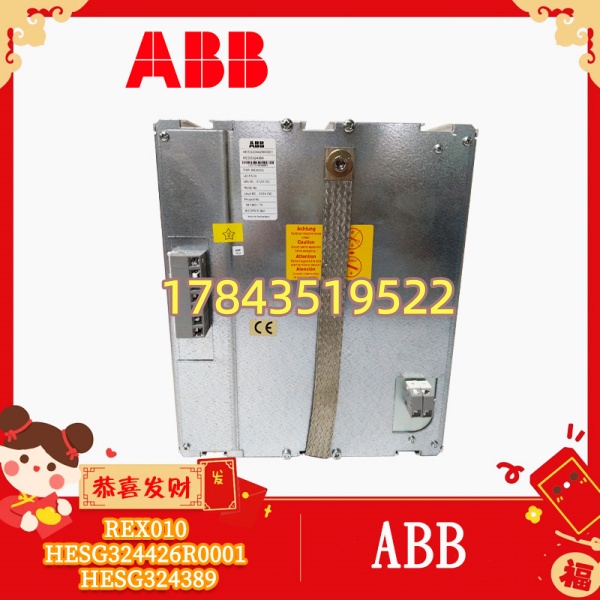

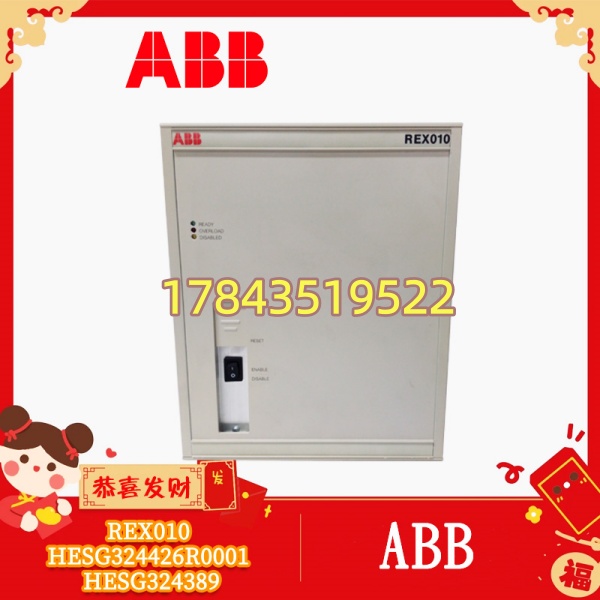

· 型号：REX010（ABB 物料 HESG324426R0001，Procontrol P / Advant 柜用 REX 系列继电器接口，HESG324389 常为同柜关联 HESG 电源/调理板）
· 品牌：ABB
· 系列：Procontrol P / Advant OCS — REX（Relay EXtension）系列柜内接口单元
规格参数
- 完整物料号：HESG324426R0001（市场标 REX010 或 REX010-… 依后缀）
- 板面/模块标识：REX010（REX = Relay Extension Module，010 为通道数/版本代码）
- 产品类别：Procontrol P / Advant OCS 控制柜继电器隔离输出及接口模块
- 适用系统：ABB Procontrol P 分布式控制系统、Advant OCS（AC 450 等）辅助柜、部分老 UNITROL / ACS6000 励磁接口柜作 DO 隔离
- 通道数：典型 8 路或 16 路继电器输出（依 REX010 硬件变体 A/B/C，采购必须核对旧板丝印）
- 继电器线圈电压：24 V DC（典型，部分版本 48V DC 需核对铭牌）
- 接点形式：SPDT（1C 转换触点）或 SPST-NO（依版本），每组独立端子
- 接点额定：5 A @ 250 V AC / 5 A @ 30 V DC（阻性负载），最小适用负载注意银合金触点
- 响应时间：吸合 ≤15 ms，释放 ≤10 ms（典型）
- 隔离：线圈-接点间 ≥2500 V AC，通道间 ≥1000 V AC（依版本）
- 供电方式：由柜内背板或端子排供 24V DC（经板载二极管/RC 吸收），典型功耗 <5W（全吸合）
- LED 指示：每通道线圈得电 LED 点亮（正面可见），PWR 电源指示
- 板面处理：conformal coating（三防漆），适应电厂/化工厂柜内环境
- 安装方式：控制柜 Eurocard 导轨插槽或 DIN 导轨卡装（依柜型），前面板锁紧螺钉
- 接线：通过柜内端子排（非自带插头，信号来自系统 DO 模块或背板总线经 GDB 调理板来）
- 工作环境：0～+60℃（宽温版可达 -25～+70℃，需核对铭牌），5–95% RH 非凝露
- 认证：CE / IEC 61000EMC（工业过程控制级）
- 尺寸/重量：约 180×120×35 mm / ≈0.4–0.6 kg（参考值）
产品介绍
REX010（HESG324426R0001）是 ABB Procontrol P / Advant OCS 系统柜里的继电器隔离输出接口模块，上游接系统数字量输出模块或 GDB 系列调理板来的 24V TTL/电平信号，驱动板载继电器线圈，向下提供隔离干接点（NO/NC/COM）去现场电动门、电磁阀、声光报警器或送 DCS 硬接线报警。它跟 HESG324389 这类 HESG 系列电源/调理板常同柜配套出现。
坦白讲，REX 系列原厂早撤出目录，基本靠 MRO。采购必须核对旧板丝印完整编号（含 Index/Rev 字母）和通道数（8 路 vs 16 路及接点形式），不同变体端子排列不同，插错会导致接线对不上或线圈电压不匹配（24V vs 48V）。换板时先断 24V 控制电源再拔线，标记每根线——我遇过不标记复原时把 NO/NC 接反导致现场电动门动作反向的低级事故。继电器机械寿命约 10⁵～10⁶ 次，老柜建议一并查动作频繁通道的触点电阻。
应用场景与行业案例
Advant OCS 辅机柜某路汽水电动门开指令无反应，量系统 DO 模块有 24V 输出、 对应通道 LED 不亮——量线圈端无激励电压（背板供 24V 正常），判定板上驱动二极管或继电器线圈开路。原厂无新件，MNO 渠道调同版拆机件换回恢复。
典型场景：
- 火电厂 Procontrol P / Advant OCS 辅网（除灰/化水/输煤）：DO 经 继电器隔离驱动现场电动门、电磁阀、事故音响，防止感性负载反电动势损坏系统模块。
- 化工厂老装置硬接线报警接口：系统重要报警 DO 经 隔离干接点送 DCS 硬接线输入或全厂事故喇叭，要求电气隔离防共地干扰。
- UNITROL 励磁系统接口柜（老型）：部分老励磁柜用 REX/HESG 组合做灭磁开关位置、故障继电器的隔离输出。
- 老线 MRO 备件：整体 DCS 升级未批，只换坏继电器接口板维持运行。
真实案例：
华北某 2×330MW 电厂除灰系统 Advant OCS 辅机柜，夜班#3 仓泵进气阀开指令无响应。热工查 AC 450 DO 模块有点、 对应 LED 不亮，量线圈端无 24V（背板供正常），拔板观察一继电器引脚有轻微熏痕——判断线圈开路。库房从协作 MRO 商调 （HESG324426R0001 同 Rev）拆机测试件，次日到。断电标记每根线（特别注意 NO/NC/COM 不要混淆），拔旧插新锁紧——上电测试 LED 随 DO 点动亮灭 OK，开/关电动门正常。热工班长说：”这 Procontrol P 再跑四年等新辅网 DCS 立项。”
常见问题解答 (FAQ)
Q1：支持热插拔吗？能带电拔插更换吗？
不建议热插拔。继电器模块带 24V 线圈及可能带载接点，带电拔插易导致电弧或感应尖峰损伤背板/邻板，正确做法：断柜内 24V DC 控制电源（确认现场负载已切除或处安全位）再拆线换板。恢复后先单点测试再带载。
- HESG324426R0001 = 物料编码，HESG324389 = 同柜常见 HESG 系列电源/调理板（常配套出现但不是同一件）。
- 依后缀分 8 路/16 路、24V/48V 线圈、NO/NC 配置，替换必须以完整物料号 HESG324426R0001 及 Index/Rev 后缀完全一致为准。不同变体端子排列和线圈电压不同，混插会拒动或烧线圈。
Q3：换板后需要重新下装参数或标定吗？
不需要。 是纯硬件继电器接口，无参数存储。换完确认：①24V 供电极性正确；②DO 点动测试对应 LED 亮、万用表测 NO-COM 通断正常；③现场负载方向（NO/NC）与拆除前一致——建议拆线时拍照或标签标记每根线。
Q4：继电器触点寿命到了怎么判断？
动作频繁通道（如脉冲吹灰阀每秒动作）触点电阻会逐渐增大，严重时表现为负载偶发不动作但 LED 亮（线圈吸合）。用万用表测 NO-COM 通断电阻，明显 >0.5Ω 或时通时断建议更换整板继电器（部分版本可单独换继电器座，但多数 MRO 直接换整板）。
Q5：怎么鉴别拆机/二手件良品？
要求供应商提供：①上电 PWR 灯亮、逐通道点动测试 LED 对应亮、NO-COM 用蜂鸣档测通断；②线圈电压与铭牌一致（24V DC 版本供 24V 测吸合）；③板面 conformal coating 完整无烧痕熏黑、端子螺丝无滑牙、背板连接器无氧化。到货先装机短时测试确认每通道正常再投运。
