产品详情
· 型号：REU615E_D（基础型号 REU615，E_D 为配置变体代码）
· 品牌：ABB
· 系列：Relion® 615 系列 — 电压保护测控装置（Voltage Protection and Control IED）
规格参数
- 产品类型：数字式电压/频率保护测控装置（IED），符合 IEC 60255/ IEC 61850
- 工作电源：DC 48–250V 或 AC 100–240V 50/60Hz（依具体订货配置，常见 DC 110/220V 或 AC/DC 宽压）
- 电压测量输入（U）：三相相电压 Un=57.7V/100V/110V/120V（PT二次），连续 1.2Un，10s 可承受 2Un，精度 ±0.2%
- 电流输入（可选/I/O扩展）：In=1A 或 5A（热耐受 20A 连续 / 500A 1s），部分配置用于热过负荷
- 二进制输入（BI）：6～8路（依配置），额定电压 24–250V DC，门槛可调，响应时间 <3ms
- 二进制输出/跳闸继电器（BO）：4～8路可编程功率继电器，250V AC/DC，持续 5–8A，带 TCS 跳闸回路监视

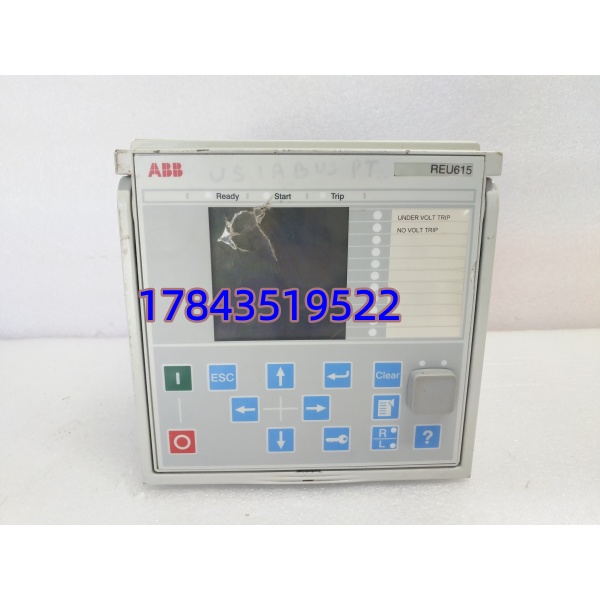

- 人机界面：图形 LCD 带可编辑单线图（SLD），本地按键，Web HMI 通过以太网访问
- 通信接口：2×10/100Base-TX 以太网（支持 IEC 61850Ed.1/Ed.2、GOOSE、MMS），RS-485（Modbus RTU、DNP3、IEC 60870-5-103）
- 时间同步：IRIG-B、SNTP、IEEE 1588 v2（PTP）
- 保护功能：过压/欠压（59/27）、过频/欠频（81O/81U）、负序过压、零序过压、检同期（25）、LOM 失电保护、低频减载、负荷恢复；Config B 含自动有载调压 AVC

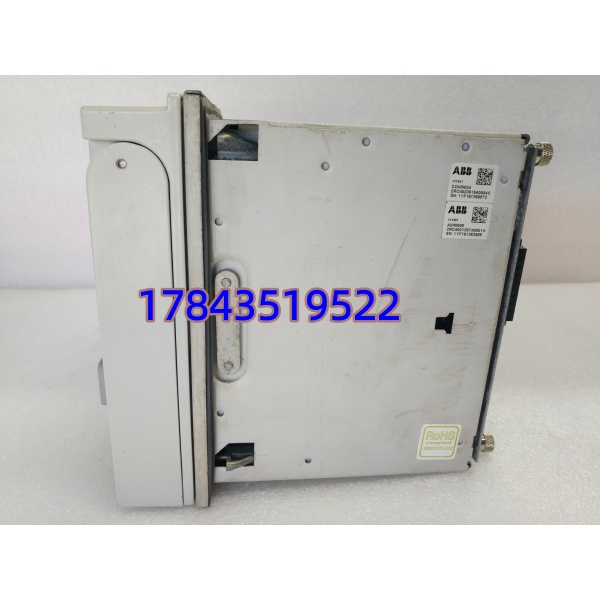

- 安装方式：面板嵌入式/抽出式单元（可插拔），适配 19″ 机架或中置柜
- 工作温度：-25～+55℃（部分资料标 -20～+60℃），储存 -40～+85℃，防护 IP40（前面）/IP20（后面）
- 认证：CE、KEMA 型试、IEC 61000 EMC、船级社（部分版本）
产品介绍
REU615E_D 是 ABB Relion 615 系列里的电压/频率保护测控 IED，专门管母线 PT 二次电压——做过压欠压、低频过频、检同期和解列（LOM），Config B 版本还能直接带变压器有载调压开关做自动电压控制（AVC）。它不是过流保护（那是 REF615/RET615 干的），而是配电装置里”盯着电压质量、管低频减载和并列/解列”的那台。

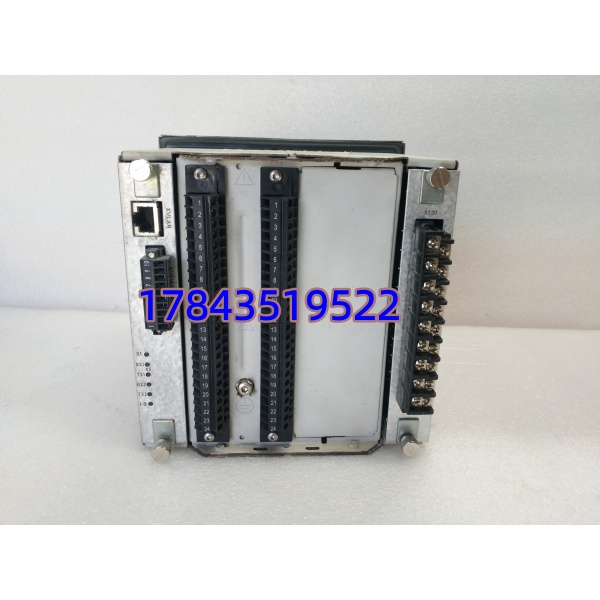

坦白讲，这装置在现场最大的优点是抽出式设计——背后端子排固定在柜上，本体可整体拔出换新，PCM600 下装参数后几分钟恢复运行，不用动接线。有一点要注意：不同后缀（HBUAEAADN…）代表电源类型、通讯口数量、是否带弧光选项，替换时务必核对原装置铭牌上的完整订货号，乱换可能导致电源不兼容或 I/O 点数对不上。
应用场景与行业案例
痛点切入
我遇过一次光伏升压站夜间孤岛运行，REU615 检同期功能设错角差门槛，反送电并列时冲击过大导致上级变低后备过流动作全站失电。另一次化工厂因 PT 熔断器慢熔断，REU615 报 VT 断线闭锁低压保护，母线真正低电压时装置未跳闸——好在当时是检修窗口。电压保护看似简单，但 LOM 和解列逻辑设错在分布式电源场合是真能扩大事故范围的。
典型场景
- 110kV/35kV/10kV 变电站母线 — 电压监视、低频减载(UFLS)、负荷恢复，非它不可因原生支持 IEC 61850GOOSE 与站内其它 IED 联动
- 分布式光伏/风电并网 — 解列保护(LOM)+检同期，满足反孤岛及并网规范要求
- 工矿企业总降变电所 — 带载调压变压器自动电压控制(AVC Config B)，减少人工调档
- 发电厂厂用电系统 — 发电机同期检定、厂变低/过压告警及跳闸
- 城市轨道交通牵引变电所 — 备用电源自投(BZT)配合电压判据
真实案例
南方某 110kV 用户站，雷雨夜 REU615 液晶全黑——拆下测 DC/DC 模块输入正常但无输出，板上滤波电容爆浆。因是抽出式，拔旧插新（事先用 PCM600 读取并备份了 .pac 参数文件），连接笔记本做 Compare → Download All，核对保护定值组一致后合闸投运，全程 25 分钟未动端子。老站长说：早知道这机器五年一换，就不等它炸电容。
