产品详情
· 型号：REG216（系统代号，单体模块以216VC62a/216EA61b等标识）
· 品牌：ABB
· 系列：REG216 数字发电机及变压器保护系统（REG216 / REG216 Classic）
规格参数

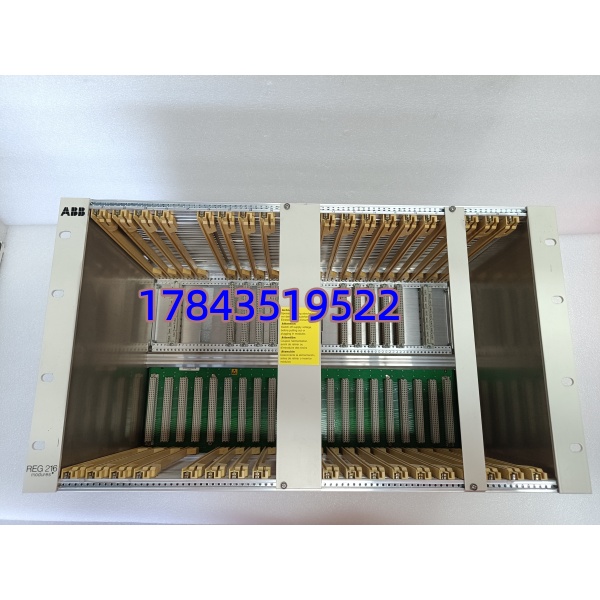

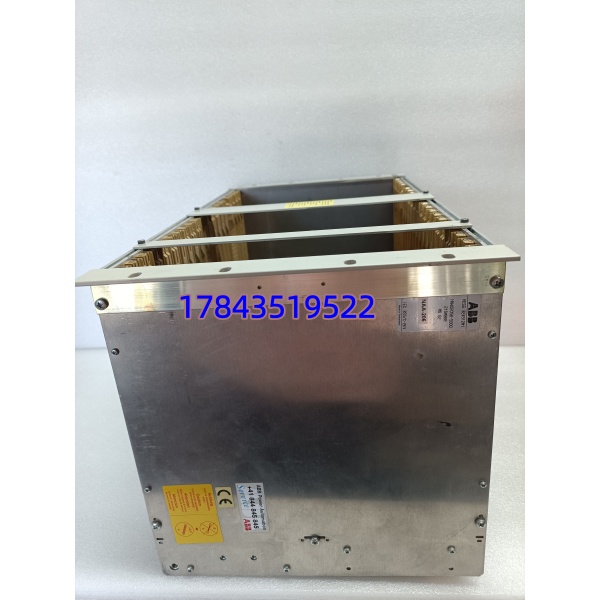

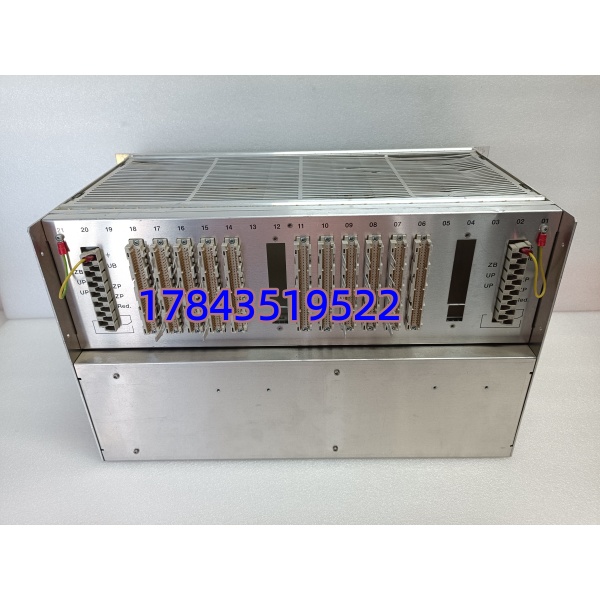

- 系统形式：模块化插卡式，标准19英寸6U机架（216MB61/62底座），最多约10～12个插槽
- 中央处理单元：216VC62a / 216VC62b / 216VC63，32位微处理器的数值保护算法引擎
- 模拟量输入模块：216EA61b — 可接CT 1A或5A次级、VT 100V/110V/220V，每模块多路三相电流/电压，15位A/D，每周波≥12采样点
- 数字量输入模块：216DB61 — 可编程DI（通常8～12路），光电隔离，配合外部24V/110V DC开关量（跳闸闭锁、复归等）
- 数字量/跳闸输出：216AB61 / 216GD61a — 跳闸继电器（常开/常闭，5A@250V AC典型）＋辅助报警继电器，内置浪涌抑制
- 电源模块：216NG61（DC 48–125V / AC 110–240V输入，输出系统24V DC）或216NG63（宽范围DC 24–250V），支持双电源冗余
- 保护功能库（软件选配启用）：发电机差动87G、比率差动、过流50/51/67、接地故障64G/64F、欠/过压27/59、欠/过频81U/O、逆功率32、失磁40、失步78、过励磁、负序过流等
- 测量与录波：三相I/U、P/Q、功率因数、频率；事件顺序记录SER（SOE）、故障波形录波（需配置内存）
- 人机交互：前面板LCD+键盘（部分机型需外接PC），本地整定、查看测量值和事件；PC端参数设置软件（SPAS / REG216 Config Tool）通过RS-423串口
- 通讯接口：标配RS-423(RS-232兼容)用于PC组态；可选RS-485(Modbus RTU)；部分扩展支持Profibus DP或以太网网关接入DCS/SCADA
- 工作温度：-25℃～+55℃（贮存 -40℃～+70℃），相对湿度5%～95%非凝露
- 电磁兼容/认证：IEC 60255、IEEE C37.90、ANSI C37.90抗扰度，CE认证，IP52前面板/IP20端子
- 自监视：持续硬件自检（RAM/ROM/AD通道/Watchdog），CPU故障自动闭锁保护或告警（依整定）
产品介绍
REG216是ABB上一代成熟的数值型发电机—变压器保护系统，不是单体继电器而是一套插卡式机架（类似早期微机保护屏的核心）。CPU卡216VC62a跑保护算法，模拟量输入216EA61b接CT/PT，DI/DO卡处理跳闸和闭锁，电源216NG61/63供整个机架。经典版叫 Classic（用216GE61/GA61做二进制接口），新版用216GD61a。整套靠并行背板总线通信，模块可热插拔（但建议保护退出时操作）。
坦白讲，这系统在2000年代国内大量配套125MW/300MW机组和大型厂用变，现在基本停产。现场遇到的大多是找216VC62a或电源模块替换——整机买少见，通常是按卡件采购。和现在的Relion REB/REF 615比功能弱、通讯慢，但胜在接线完全不动就能原位替换老屏里的同型卡件，老电厂MRO最在意这个。
应用场景与行业案例
我在现场最怵的是电源模块216NG61莫名不启动——整面发电机保护全失电，后台报”装置通信中断”，而机组还在运行。这种时候手里有一块测良拆机电源或CPU卡就是救命的。
典型场景：
- 火电厂发变组保护——做发电机主保护（差动+匝间+失磁）+高压厂用变后备，双套配置满足NERC/IEC可靠性要求，老机组改造不动CT/PT二次回路直接沿用
- 水电/燃气轮机组——紧凑6U机架适合旧保护屏内嵌改造，事件录波帮排查误跳闸原因
- 大型工业企业自备电厂（钢铁/石化）——厂用变、联络线保护，通过RS-485进全厂DCS做遥测遥信，不用额外组网
- 变电站老式发电机馈线——替代电磁型GL/ID系列多只继电器，一台整合过流/接地/方向保护
真实案例：
西南某135MW自备电厂，春检做保护传动时发现#2机面板无显示，查216NG61电源模块——指示灯全灭，测得输入AC220V正常但无24V输出，确认模块老化失效。原厂早已不单独供货，库房翻出一块二手216NG61（ABB原标、插针完好），断电拔出旧卡插入新卡，上电自检PASS，从笔记本通过串口重新核对定值（因NVRAM在CPU卡上未丢失，仅复核），前后20分钟恢复投运。继保专工说：”这电源十年不坏，坏一次就让你跳机，以后按屏配一块备件放柜里。”
