描述
产品详情
· 型号：REF620E_F（完整订货码 NBFNAANNNCC1BNN1X）
· 品牌：ABB
· 系列：Relion® 620 系列 — REF620 ANSI 馈线保护测控装置（IED），可抽出插件单元设计
规格参数
- 产品名称：REF620E_F 馈线保护与控制继电器
- 完整订货号：NBFNAANNNCC1BNN1X（含特定 I/O/通信/语言固件配置，以原厂配置单为准）
- 所属系列：ABB Relion® 620 Series — REF620 ANSI Version
- 适用系统：中压（6–36kV）径向/环网配电馈线、厂用电分支、变压器进线
- 辅助工作电源：宽范围 DC 24–250V 或 AC 85–264V（依具体电源模块选项，典型 110/220V DC 或 220V AC）
- CT 额定输入：三相电流 Ia/Ib/Ic + 零序 Io，1A 或 5A 可选（通常按配置代码定）
- VT 额定输入：三相电压 Ua/Ub/Uc + 开口三角 3Uo，标称 100/110/120V（线电压）
- 保护功能：51/51N 过流(G/C)，67/67N 方向过流，21 距离（相间步进），50BF 失灵，46 负序，59/27 过欠压，81 频率，SEF 灵敏接地，HIZ 高阻故障，AFD 弧光（三通道），热过载，自动重合闸（多shot）
- 数字量输入(DI)：典型 16～24 路（依配置，光耦隔离，DC 110/220V 或 24V 可选）
- 数字量输出(DO)：典型 10～14 路继电器跳闸/合闸触点 + 若干晶体管输出（触点容量通常 5A@250V AC / 30V DC）

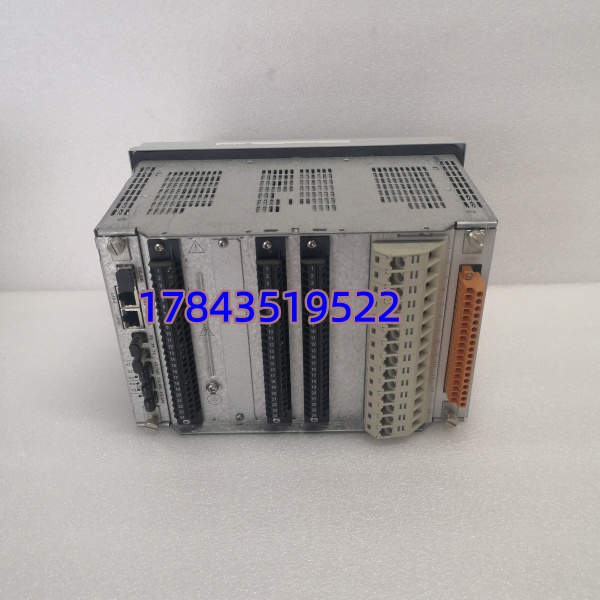

- 通信接口：2×10/100Base-TX 以太网（支持 IEC 61850Ed.1&2、GOOSE、MMS、Modbus TCP），RS-485（Modbus RTU / DNP3 / IEC 60870-5-103），可选光纤 ST/SC
- 时间同步：SNTP + IEEE 1588 v2 (PTP)

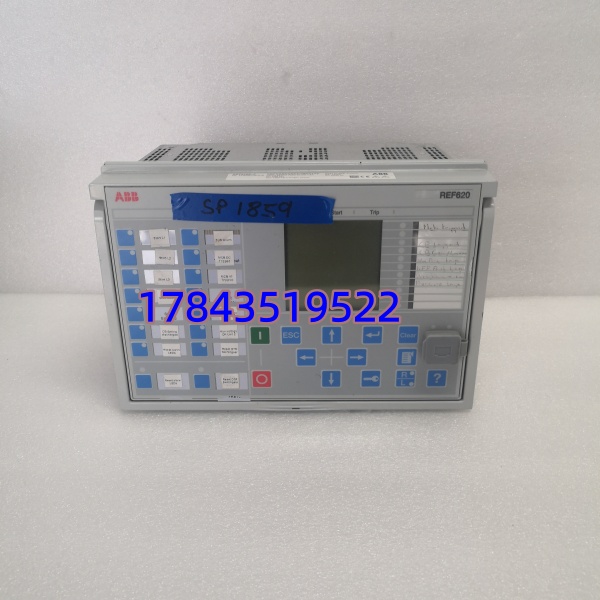

- 前面板 HMI：图形点阵 LCD（可显示单线图 SLD），可编程功能键，LED 状态指示（Run/Fault/Trip/Comms）
- 事件记录：SOE >500 条，故障录波（DFR），扰动记录，断路器累计操作次数/健康监视
- 安装方式：面板嵌入式（开孔 ≈ 138×138mm 或 177×177mm 依外壳），可抽出插件单元便于在线更换
- 工作温度：-25℃ ～ +55℃（部分资料标注 -40～+70℃ 存储）
- 防护等级：前面板 IP54，后背板 IP20

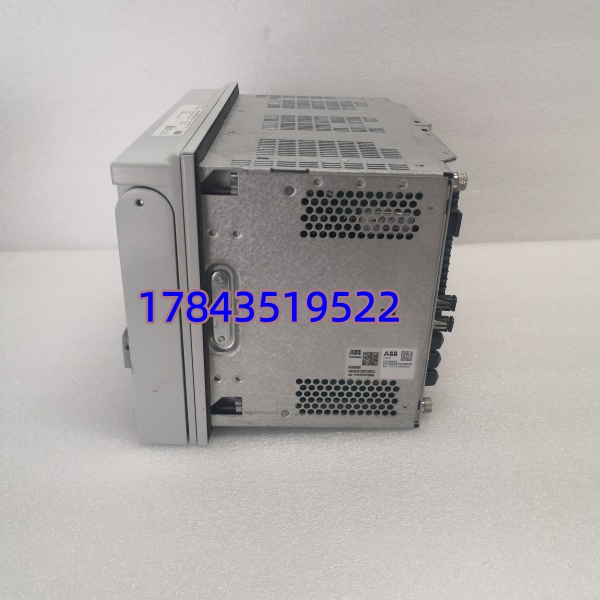

- 尺寸（插件单元）：约 177mm(H)×262mm(W)×201mm(D) 含面板；仅插件 ≈ 177×160×192mm
- 重量：插件单元 ≈ 2.5–2.9kg，带外壳 ≤ 5.0kg
- 认证标准：IEC 60255、IEC 61850-3、IEC 61000 EMC、UL 508、KEMA 型式试验
产品介绍
REF620E_F 是 ABB Relion® 620 系列里专门给中压配电馈线做的保护测控一体化 IED。”E_F” 表示 ANSI 功能配置版（区别于 IEC 版 REF615），NBFNAANNNCC1BNN1X 是具体硬件 I/O 点数、通信口、语言包和固件选项的组合编码。简单说：它既是保护继电器，又是测控单元，还能当站控层 IEC 61850节点跑 GOOSE 联锁。
有一点要注意——REF620 和老款 REF542plus 不互通，通信协议、端子排列、配置软件（PCM600 vs SPT600）全不一样。换型升级必须重新做端子排核对和 SCD 配置，别指望直接插拔替换。可抽出插件设计在现场还算友好，背板不断电可拔出插件更换 CPU 板（但建议断电操作），减少柜门大开时间。
应用场景与行业案例
痛点切入
我处理过一个化工厂 10kV 出线误跳闸扩大事故——原来是老式电磁式过流继电器在小电流接地系统里无法区分间歇电弧接地和高阻故障，频繁误动或拒动。换 REF620 后配灵敏接地(SEF)+弧光(AFD)，高阻接地能正确选线，弧光故障 <40ms 切除，下游没再扩大停电。
典型场景
- 工业企业 6～35kV 总降/配电站出线——过流+方向+接地+重合闸一体，非它不可因需 IEC 61850GOOSE 与上级综保通信联动。
- 光伏/风电箱变高压侧馈线——SEF 灵敏接地故障检测，适合经电阻/消弧线圈接地的小电流系统。
- 矿山/冶金 10kV 井下或整流所馈线——AFD 弧光保护 + 断路器失灵监视，满足高安全等级要求。
- 市政水务泵站配电——内置自动重合闸多shot 配置，瞬时故障自恢复减少人工复归。
真实案例
南方某 110kV 用户变 10kV 馈线，原装 REF542plus 一台老化频繁报通信中断，备件停产。EPCM 决定用 REF620E_F（NBFNAANNNCC1BNN1X）替入原 620 系列面板开孔位。提前用 PCM600 导入旧定值逻辑重配（注意 ANSI 与 IEC 版函数块命名有差异！），停电窗口 45 分钟：拆旧插件→核线→装新→下载配置→极性测试→带负荷校验正常。老师傅说：”早知道 REF620 的 SLD 画面这么直观，十年前就该升。”
