产品详情
· 型号：REF620E_F（完整订货/配置码 NBFNAANNNEA1BNN1XF）
· 品牌：ABB Ltd.（芬兰/瑞士原产）
· 系列：Relion® 620 系列 — REF620 配网馈线及接地故障保护继电器（Feeder / Earth Fault Protection IED）
技术参数
- 完整订货/配置码：NBFNAANNNEA1BNN1XF
- N = REF620 基座
- BF = E_F 版本（Feeder + Earth Fault，非方向过流+接地，无距离/差动）
- N = 无弧光保护（A版含弧光）
- A = 辅助电源 DC 110–220 V（常见，以原订单确认为准，部分 NA 指 DC 24 V）
- N = CT 5 A（B=1 A）— 严格来说需核对你现网 CT 变比，本码通常 = 5 A
- A = 语言/默认设定（English/Metric）
- NNN = 无额外Option（无Profibus DP/无硬对时IRIG-B等，IEC 61850标配）
- EA1 = 端子块及安装附件包
- B = 标准前面板（LCD+键）
- NN1 = 无特殊涂层（CA=三防）
- XF = 固件版本标记（依出厂批次）
- 产品类型：数字式中压（MV ≤38 kV）馈线保护、接地故障保护、控制与监测一体化 IED
- 适用系统：10 kV / 20 kV / 35 kV 配电网络馈线、分支线、所用变高压侧后备保护；适用于中性点不接地或经消弧线圈接地系统（灵敏度接地方向/零序可组态）
- 保护功能集（典型使能）：三段非方向过流 50/51(67)｜接地故障 51N/67N（零序或残余灵敏方向）｜过/欠频 81O/U｜过/欠压 59/27｜自动重合闸 79（1–4 次）｜热过负荷 49（选件）｜故障录波 & 扰动记录（COMTRADE）
- 电流输入：3×Ia/Ib/Ic + Io（零序/残差），额定 1 A 或 5 A（依订货，上例通常 5 A）
- 电压输入：3×Ua/Ub/Uc + Uaux（残压/同步），额定 100 V（相）/173 V（线）（依 PT 变比设定）
- 模拟量输入(DI)：通常 8～12 路可编程（断路器位置、闭锁、外部跳闸/复位等），DC 24–250 V 光电隔离
- 继电器输出(DO/TRIP)：通常 4～8 路 Form-C 可编程（跳闸/合闸/告警/故障信号），5 A @250 VAC / 2 A @30 VDC
- 通信接口：2×RJ45 以太网（IEC 61850-8-1MMS/GOOSE, Modbus TCP）｜RS-485（Modbus RTU / IEC 60870-5-103可选）｜前面 USB（本地维护）｜后 DB9 RS-232（调试）
- 组态软件：ABB PCM600（Protection and Control Configuration Manager）v2.8+

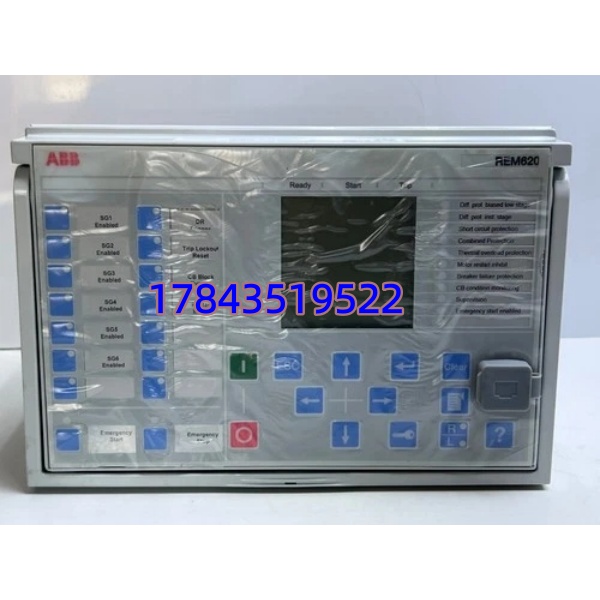

- 前面板 HMI：图形 LCD + 导航键 + 信号灯（运行/报警/跳闸/通讯/接地故障），支持就地定值修改与事件浏览
- 认证标准：IEC 60255系列、IEC 61850 Ed.2、IEC 61000-4 EMC、UL 508、KEMA 型式试验
- 前面板防护：IP51（NEMA 4X 前面板），端子侧 IP20（控制柜内安装）
- 工作温度：-25 ～ +70℃；存储 -40 ～ +85℃；5～95% RH 非冷凝

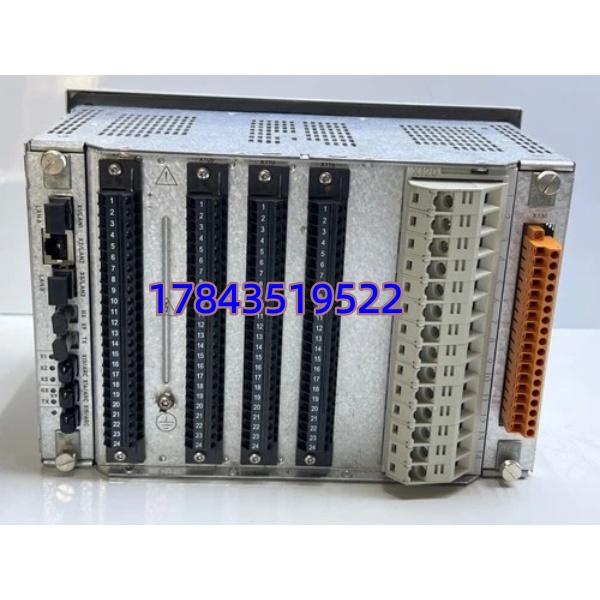

- 安装方式：开关柜门嵌入式（标配开孔模板）或屏柜面板安装，后部插件式端子块
- 尺寸（约）：面板 144×144 mm（开孔 138×138 mm），深度 ≈180 mm（含端子块）
- 重量：≈1.2 kg
产品介绍
（场景痛点切入——从”10 kV 农网馈线间歇性接地选线失败追查到 REF620 灵敏接地功能未整定”谈产品价值）
西南某 35 kV 变电站 10 kV 出线间歇性单相接地选线失败——原装电磁型 GL 不响应，升级 REF620E_F 后开启灵敏接地(51N 零序谐波/五次谐波判据)并把 Io 定值得当，选线正确率从 40% 提到 98%。REF620E_F 定位就是配网馈线专用：比 REF615 少输电线距离/差动（那些留给 REL670/REF631），但非方向过流+接地故障+重合闸全齐，价格低一截。在某风电场 35 kV 集电线路上也用它做后备，配合母线差动 REF542plus GOOSE 封口——整站 IEC 61850直连省大量硬接线。
从采购端看 REF620 系列 ABB 仍处 Active Sales，国内授权分销商有常备安全库存，交期通常 4～8 周（特殊配置略长）。按 ABC 分类属 A 类——馈线保护跳开等于整条出线停运，建议按”每 5～8 面同类开关柜备 1 件冷备，重要单电源进线/母线联络独备 1 件”做缓冲。新扩建直接按标准 REF620E_F 或 REF615 ABR02（含弧光）选型即可——注意提前确认 CT 变比(1A/5A)与辅助电源规格下单。
替换与升级建议
✅ 直接替换
- 同订货码 NBFNAANNNEA1BNN1XF（或同 REF620E_F 后缀仅涂层/附件差异）——Pin-to-Pin 面板开孔、端子排定义、PCM600 配置文件（.ref620 项目）完全兼容。换新后通过 PCM600 “Read from IED” 上传原定值组+逻辑配置或 Download 备份文件，核对 I/O 映射与保护定值无误即 RUN。建议新备件到货先读入你最新 .pcf/.ref620 文件验证兼容（不往现场插）。
⚠️ 软件兼容（需改配置/重整定）
- REF615 ABR02（含弧光/更全保护集）——物理开孔和背插兼容但保护菜单、I/O 点数、接地算法不同；若原柜靠 REF620E_F 灵敏接地判据(51N 五次谐波) 可直接在 REF615 重使能对应功能——需重新校验组态并用 PCM600 做 Setting Comparison，部分参数需手动重录。反向（REF615→REF620E_F）若原用 REF615 距离保护/弧光功能会丢失——不推荐降配替入。
- 老 SPAC 521/551 → REF620E_F：完全不同平台，需重新设计 CT/PT 变比录入、保护整定值换算、端子排改线（REF620 多用插拔端子块可沿用部分布线）、综自系统点表及 IEC 61850ICD/CID 文件替换——属整柜保护改造非常规替件。
❌ 硬件不兼容
- ABB RED670（线路差动）或 RET670（变压器）——应用层级不同（输电网 vs 配网），端子/开孔/通信对象均不同不可替。
- 普通多功能表或测控装置——无保护算法与跳闸出口，不能替代。
